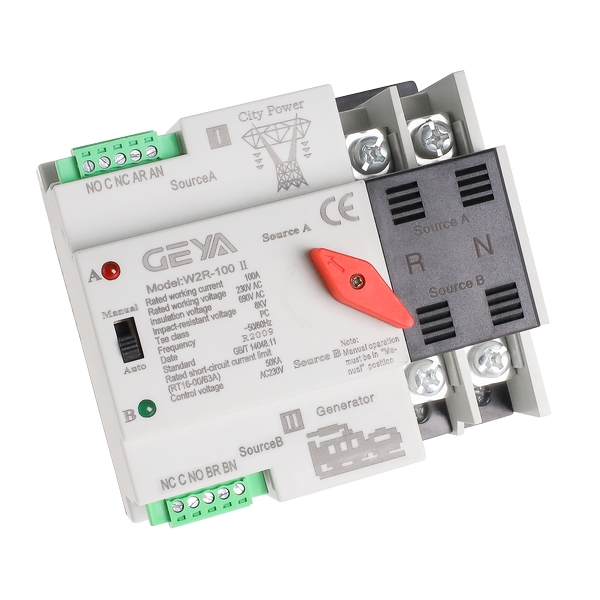

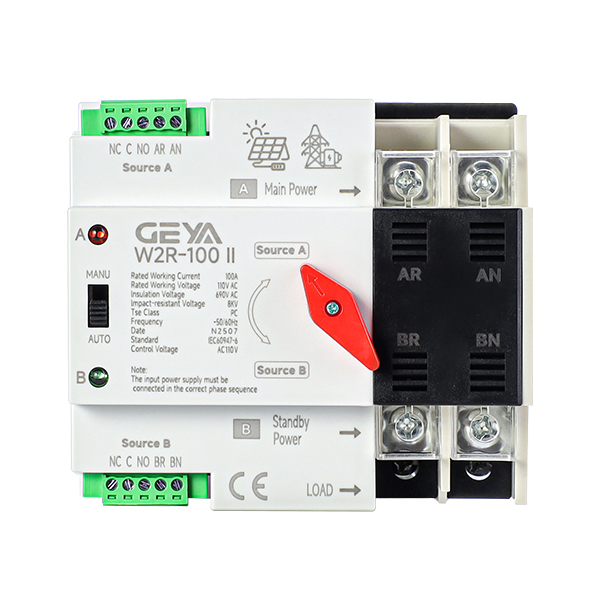

W2R系列通用款雙電源自動轉換開關

產品介紹：W2R系列是一款導軌式安裝的家用微型雙電源自動轉換開關（簡稱ATS或ATSE），專為PZ30配電箱設計，可實現主備電源的自動切換。當主電源出現電壓異常時，開關在50ms內自動切換至備用電源，供電連續性。產品符合GB/T14048.11標準，支持手動/自動兩種操作模式，是家用配電、光伏儲能等場景下實現不間斷供電的理想選擇。

價格：

促銷：


一、為什么選擇W2R系列通用款雙電源自動轉換開關？

W2R系列（B01版本）在切換速度、狀態反饋及電源兼容性方面表現。切換時間從200ms縮短至50ms以內，減少設備斷電時

長。豐富的LED指示燈模式可幫助用戶快速判斷過壓、欠壓等故障狀態。產品兼容市電、柴油發電機、光伏、儲能、UPS等多種交

流電源，解決了因逆變器波形差異導致的切換故障及線圈燒毀問題。該系列切換迅速、兼容廣泛、狀態直觀，是家庭及小型配電場

景的可靠選擇。

1. 切換速度快——保障設備不斷電

切換時間縮短至50ms以內（實測40-47ms），符合PC級ATS快速切換特性，遠優于傳統200ms水平。對于安防監控、通信基站

等對電源連續性要求較高的設備，快速切換可減少停機時間，降低數據丟失或設備故障風險。

2. LED狀態直觀——故障一眼識別

采用智能化的指示燈狀態提示：電壓正常時常亮；電壓異常延遲期內（默認10秒）呈現呼吸燈效果（欠壓由亮變暗、過壓由暗

變亮）；過壓狀態每2秒閃爍2次，欠壓狀態每2秒閃爍1次。相比傳統僅能指示“正常/異常”的簡單方案，用戶無需借助儀表即可

直接判斷故障類型，便于快速排查。

3. 寬電源兼容——覆蓋全場景

可接入市電、柴油發電機、光伏逆變器、儲能系統、UPS等不同來源的交流電力，適應各種逆變器輸出的波形環境，解決了因逆

變器波形差異導致的切換失敗問題。無論是家庭應急用電還是光伏儲能系統，都能實現穩定轉換。

4. 高可靠性——解決燒線圈隱患

針對光伏及電力環境，輸入雙電源的驅動功率建議不低于3000W，以保證切換成功率。優化后的控制電路有效解決了快速切換

過程中因欠壓或功率不足導致的線圈發熱燒毀問題，電氣壽命更長。PC級結構簡單、運動部件少，整體可靠性更高。

5. 手動/自動雙模式——靈活應對各類場景

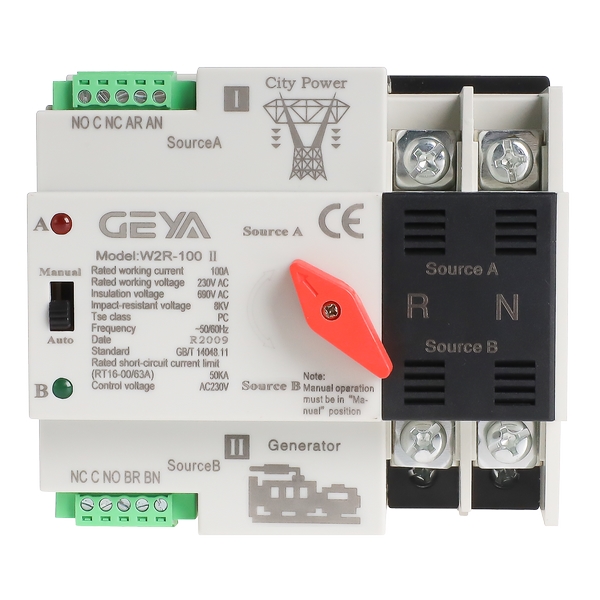

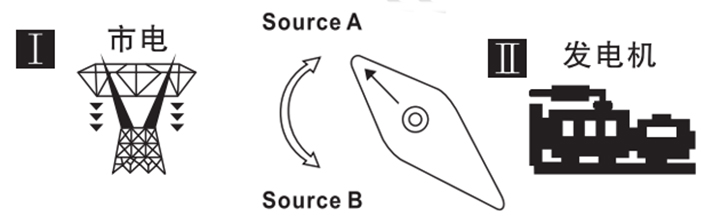

面板設有手動/自動選擇開關及手動轉換旋鈕，日常可置于自動模式實現無人值守切換，檢修或應急時可切換至手動操作。手動

模式下可避免頻繁分合造成的觸點損耗，延長產品使用壽命。

二、W2R系列通用款雙電源自動轉換開關的特點

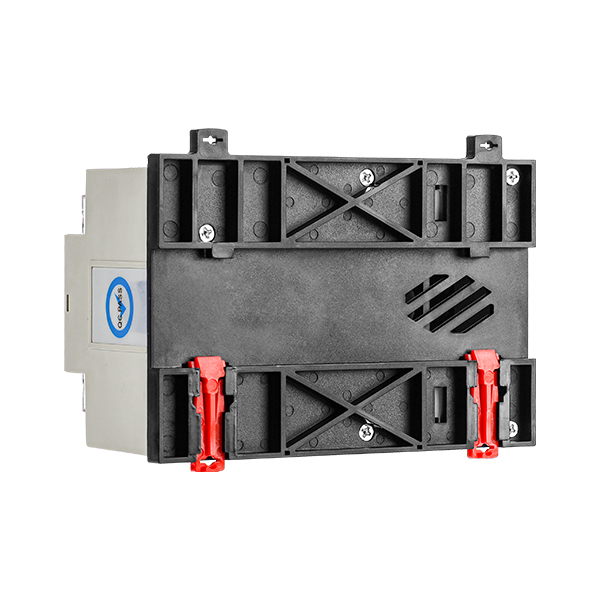

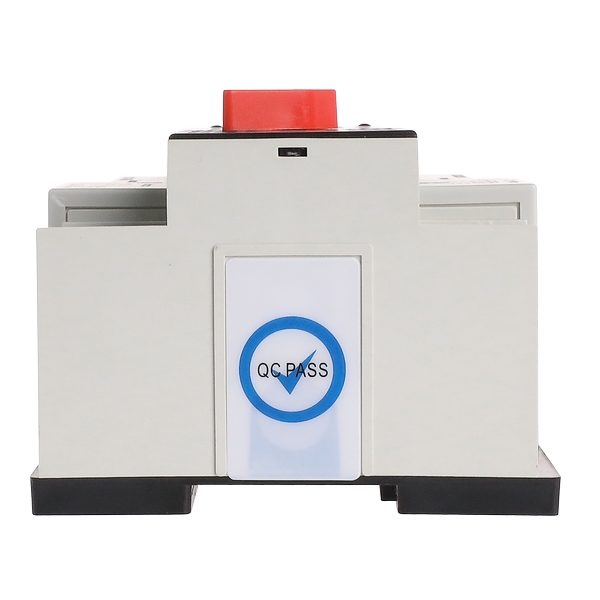

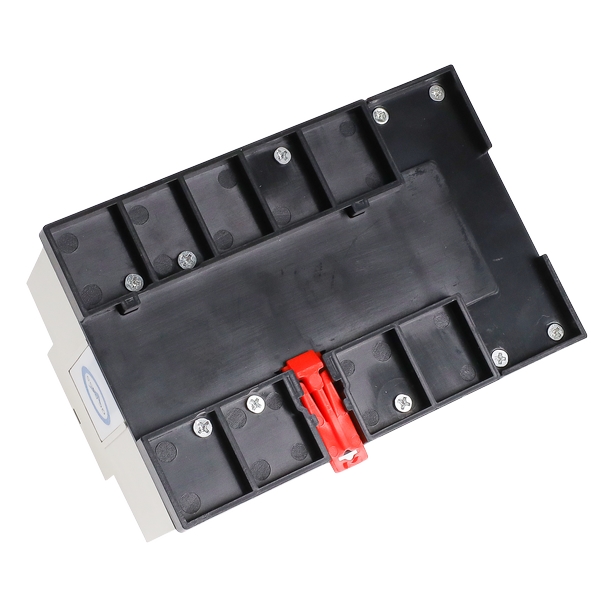

1. 導軌式安裝，適配標準配電箱

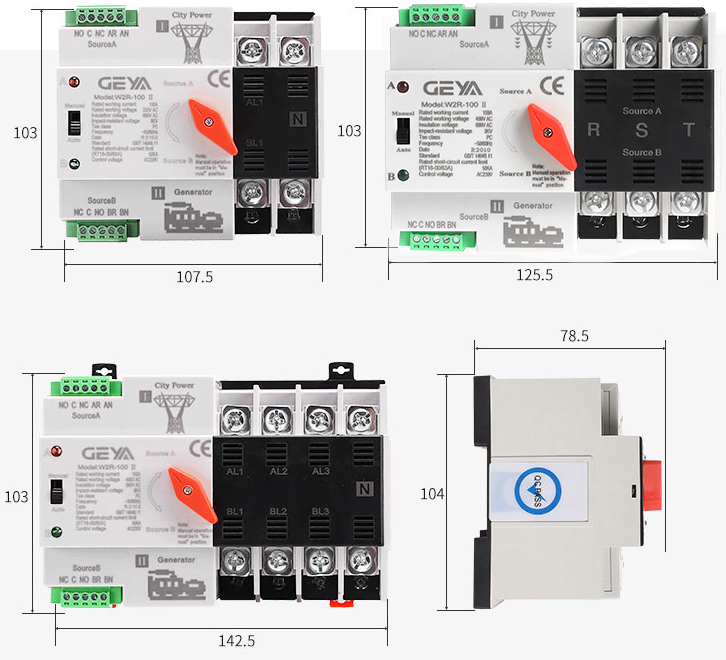

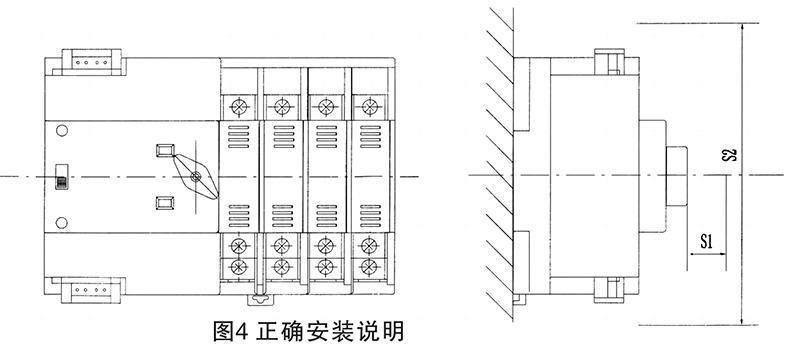

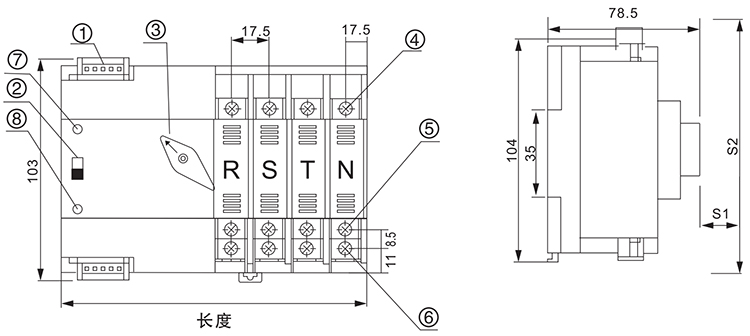

專為PZ30等家用軌道式配電箱設計，體積緊湊，支持2P、3P、4P可選（長度分別為107.5mm、125mm、142.5mm），安裝

間距符合圖示要求，有效節省配電箱空間。

2. 自投自復功能，無需人工干預

具備“自投自復”模式，主電源恢復正常后自動切回，市電優先。結合智能電壓監測，當主電源出現斷電、欠壓（低于額定電壓

85%）、過壓（高于額定電壓110%）等故障時，自動切換至備用電源，保障重要負荷持續運行。

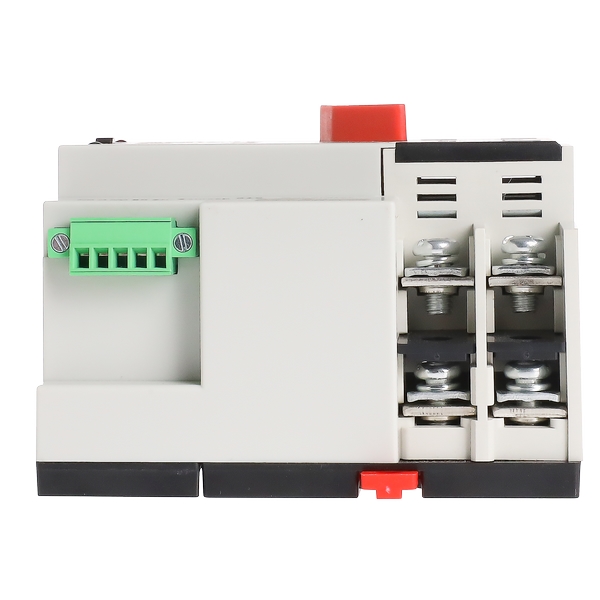

3. 完善的電氣保護與控制

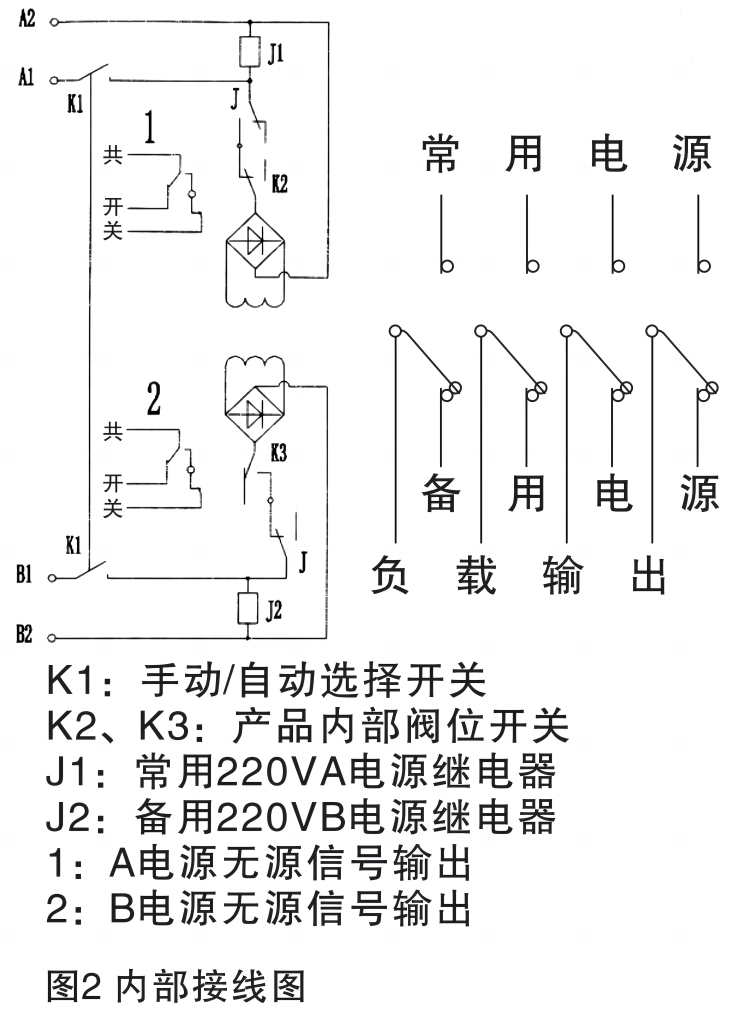

額定控制電壓為AC220-230V（110V版本可選），電壓在85%-110%額定范圍內時線圈可正常運行。配置常用電源、備用電

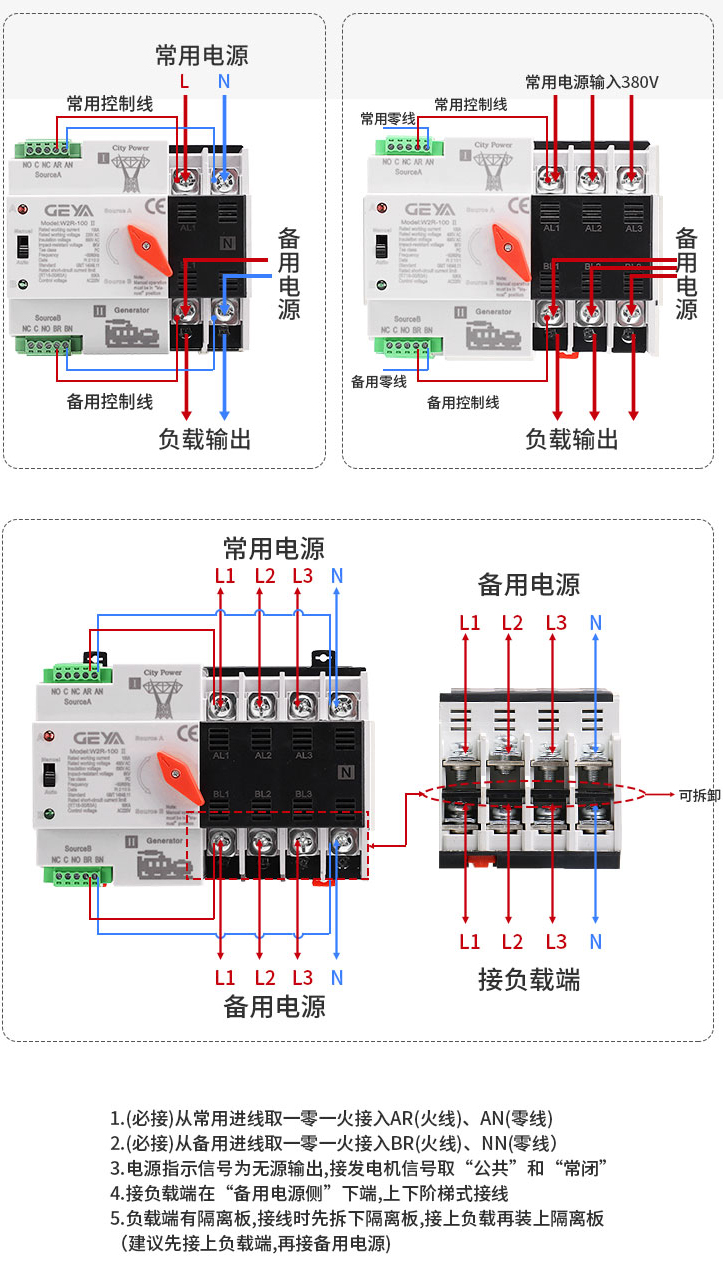

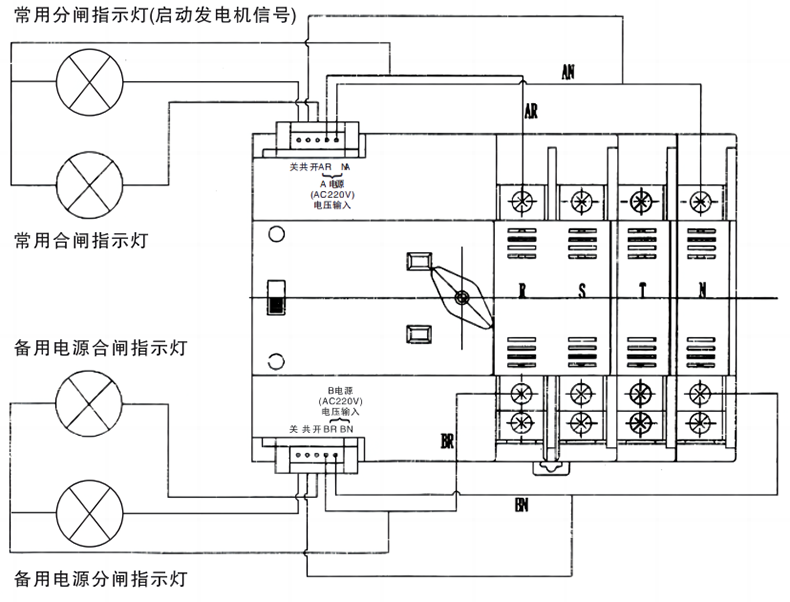

源、負載接線端子及發電機無源信號輸出，接線規范清晰。兩路輸入電源須按相序接入，符合行業標準要求。

4. 符合國家標準，品質有保障

產品符合GB/T14048.11-2016《低壓開關設備和控制設備第6-1部分：多功能電器轉換開關電器》相關要求，污染等級符合3

級標準，安裝類別符合規范。PC級設計保證了低故障率和長使用壽命。

三、W2R系列通用款雙電源自動轉換開關的應用

1. 家庭及小型辦公場所——家用雙電源自動轉換開關

用于PZ30配電箱，防止市電停電造成生活或工作中斷。可保障照明、安防攝像頭、網絡設備、魚缸氧氣泵等關鍵負載持續供

電，是家庭應急供電的理想選擇。

2. 光伏自發電系統——光伏雙電源切換開關

常用側接入光伏正弦波逆變后的電源（離網運行），備用側接入市電。當光伏電力不足或缺失時，開關自動切換至市電供電，實

現“光伏優先、市電備用”的運行模式。需注意：光伏電源的額定功率不低于1100W，整體驅動功率建議不低于3000W。該產品

可配合儲能系統實現不間斷供電，廣泛應用于戶用光伏、光儲一體化等新能源場景。

3. 應急供電場景——ATS自動切換

配合柴油發電機、儲能電池或UPS，在市電異常時自動啟動備用電源，供電不中斷。適用于通信基站、小型商鋪、醫療設備、電

梯控制系統等不允許長時間斷電的場合。可接入發電機啟動信號，在市電異常時自動啟動發電機并提供備用電源。

4. 多能源混合配電——無縫切換解決方案

在同時具備市電、光伏、儲能等多種能源的系統中，W2R系列可作為自動轉換單元，實現不同能源間的無縫切換。配合智能控

制器可實現能源優先級管理，提升用電靈活性和可靠性。支持手動模式作為備用方案，市電進線開關與光伏供電開關之間具備互鎖

功能，防止同時接通造成設備損壞。

5. 鋰電池儲能系統——儲能電站配套

可與鋰電池儲能單元、UPS逆變器集成，在集裝箱儲能、戶用儲能等系統中實現主備電源自動轉換。適用于無電網覆蓋區域或?qū)?/span>

供電可靠性要求較高的場景，結合儲能系統和逆變控制，實現“離網運行+零中斷供電”的雙重保障。

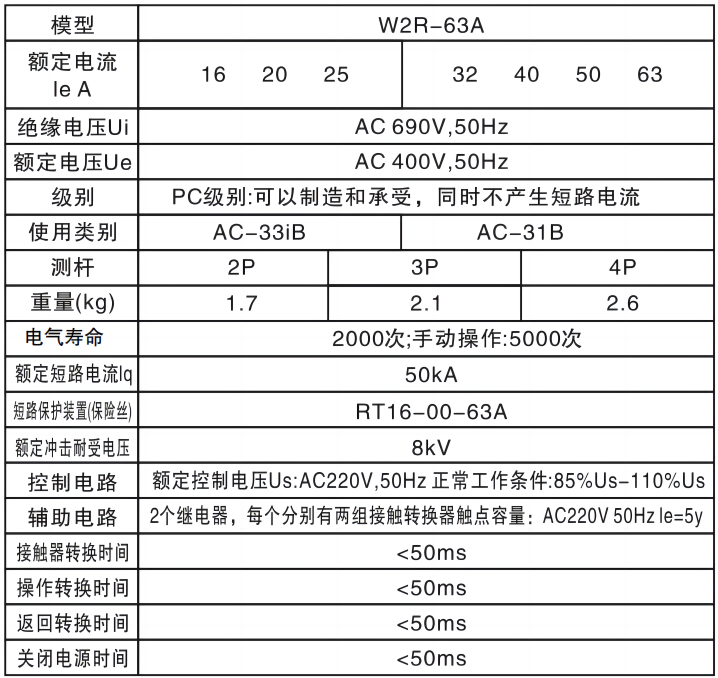

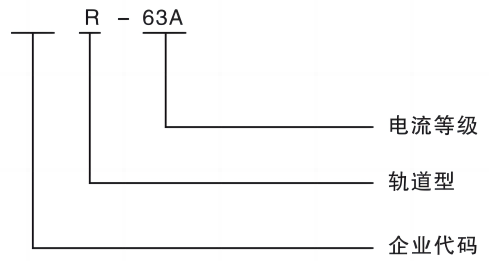

四、W2R系列通用款雙電源自動轉換開關的主要參數

額定電流le A	16、20、25、32、40、50、63			80、100
絕緣電壓Ui	AC 800V,50HZ
額定電壓Ue	AC400V,50Hz
級別	PC級別：可以接通和承載，同時不產生短路電流
使用類別	AC-33iB
測桿	2P	3P	4P
重量	0.62	0.72	0.81
電器	壽命：2000次；手動操作：5000次
額定短時耐受電流	5KA/30MS
短路保護裝置(保險絲)	RT16-00-63A
額定沖擊耐受電壓	8kV
控制電路	額定控制電壓Us:AC220V,50H z正常工作條件：85%Us-110%Us
輔助電路	AC220V/110V 50Hz le=5A
接觸器轉換時間	<50ms
操作轉換時間	<50ms
返回轉換時間	<50ms
關閉電源時間	<50ms
