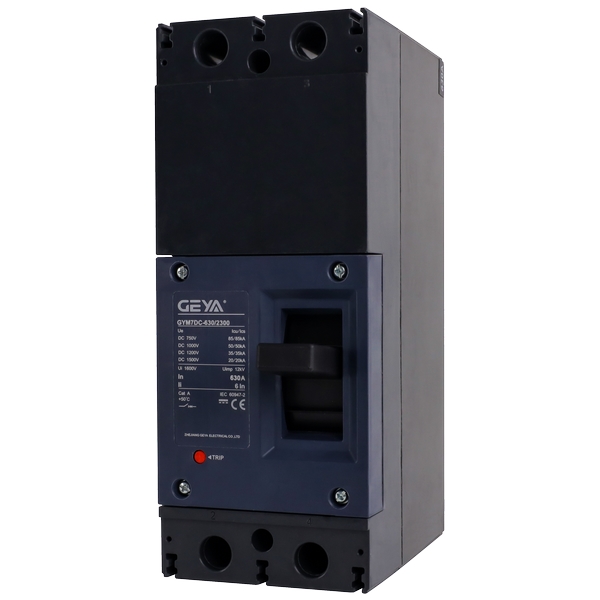

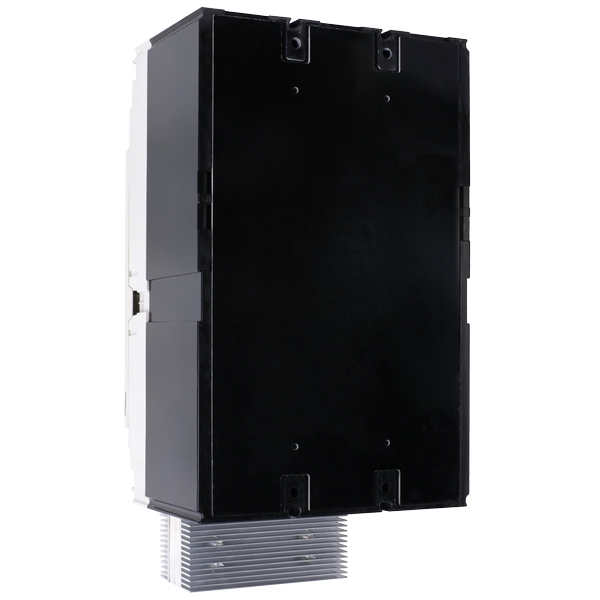

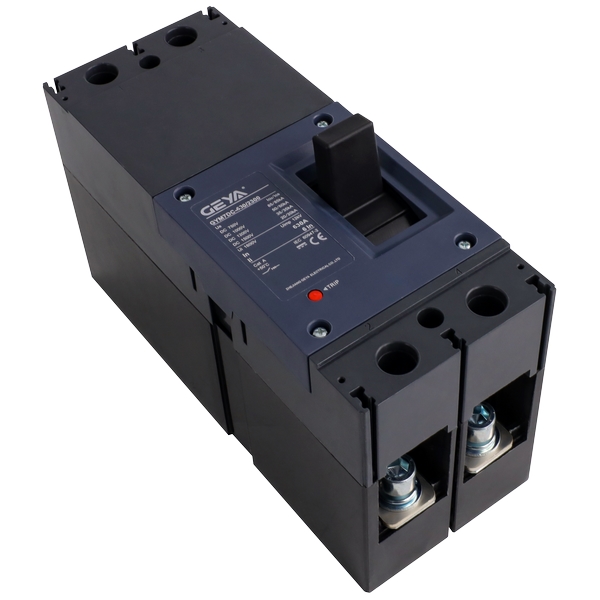

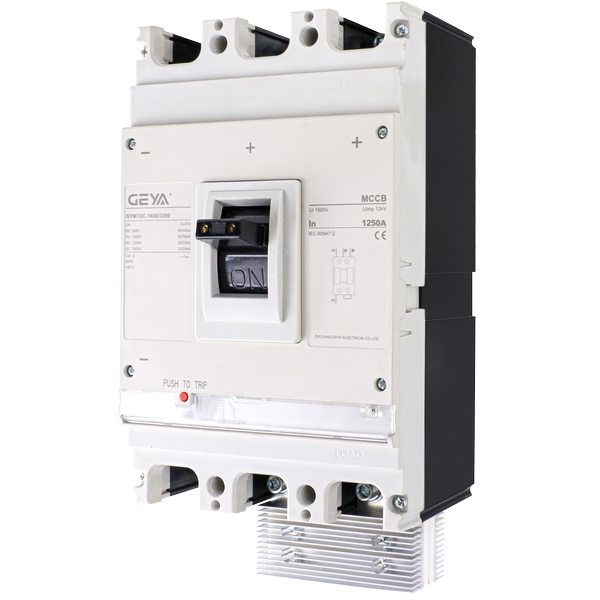

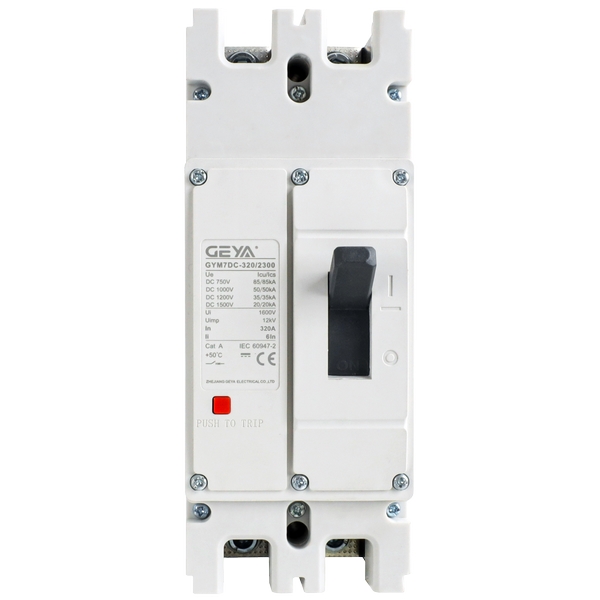

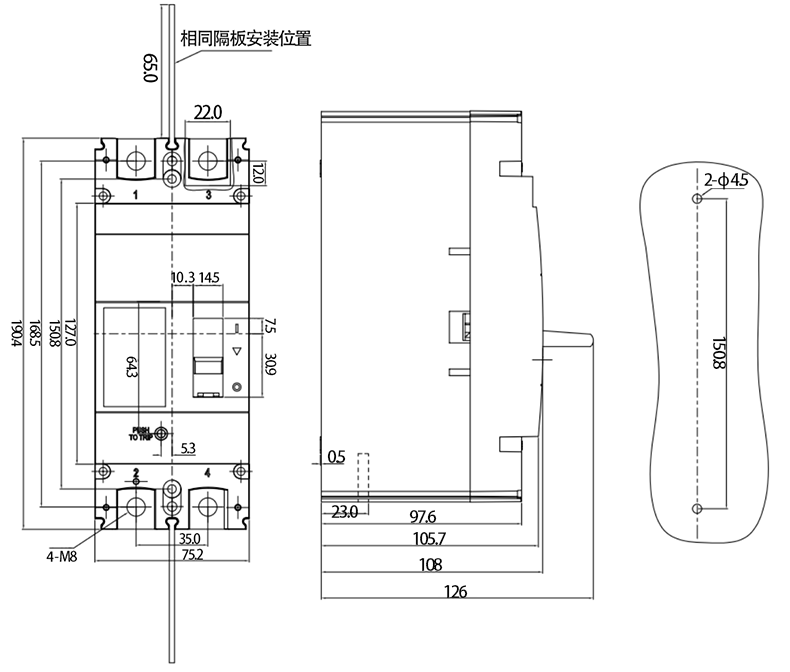

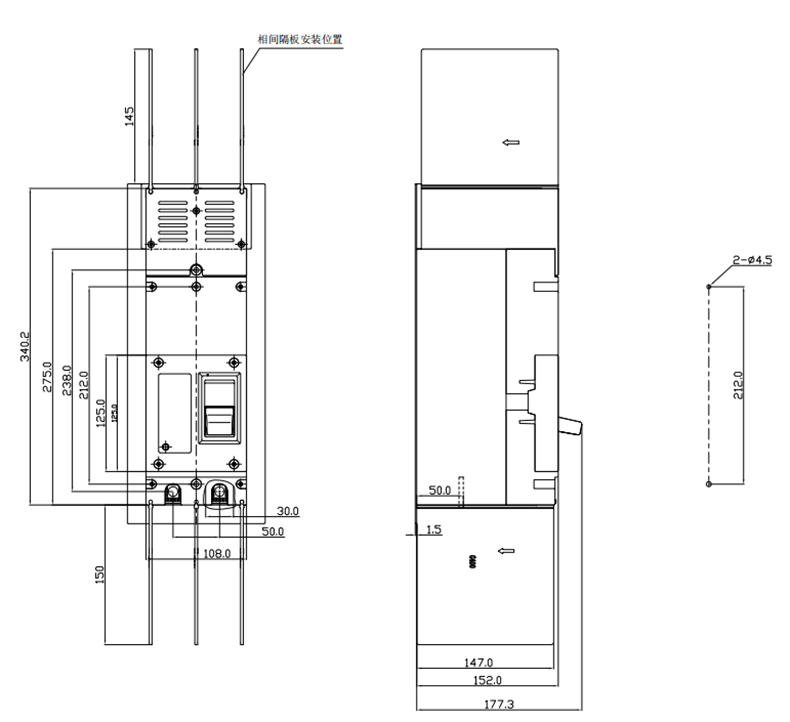

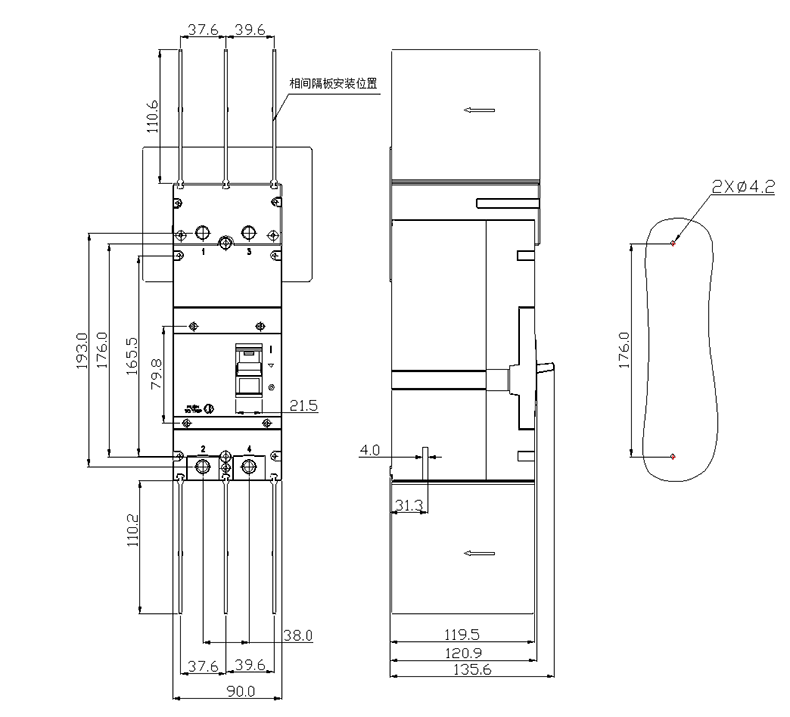

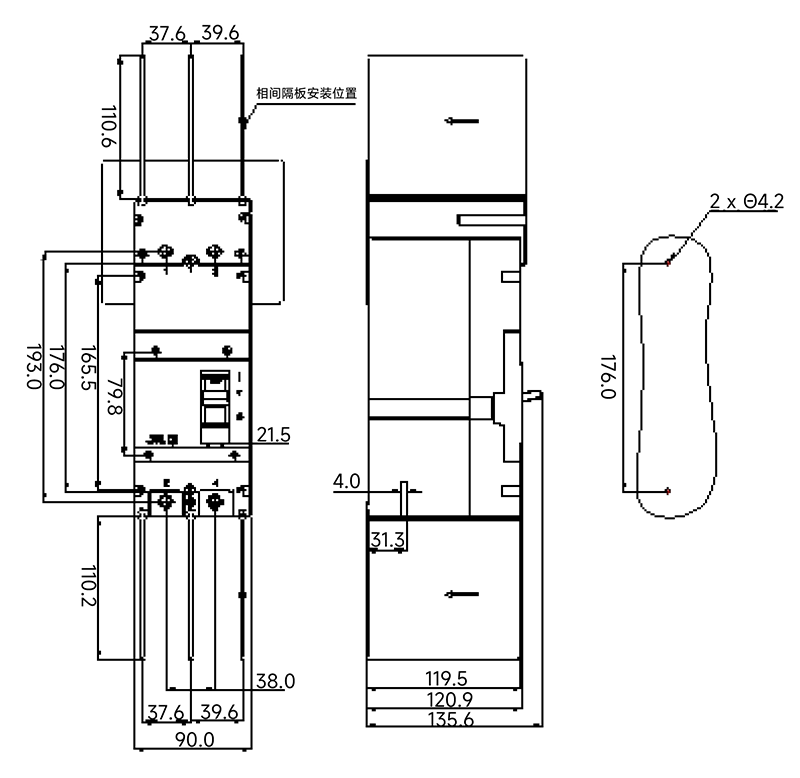

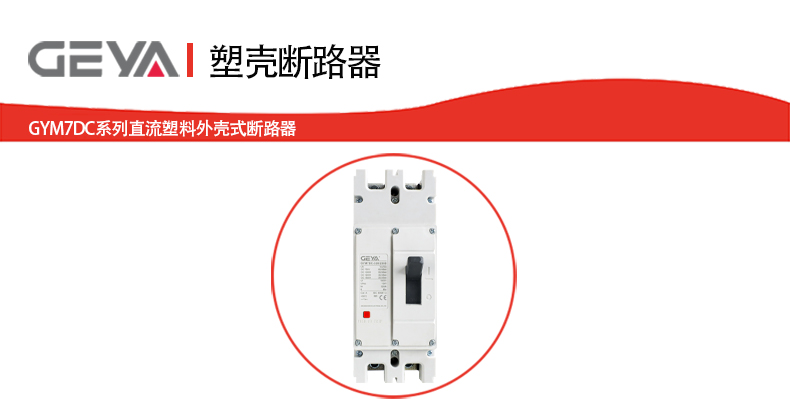

GYM7DC系列直流塑殼斷路器

產品介紹：GYM7DC系列直流塑殼斷路器，是一款符合及國內相關標準的專業直流配電保護設備，核心用于電能分配與線路安全防護，可有效實現電路過載、短路保護功能。該產品支持垂直、水平兩種安裝方式，額定電流覆蓋10A~630A，能在多種復雜環境下穩定運行，為各類直流電路提供可靠保障，適配光伏、儲能等當下熱門應用場景。

價格：

促銷：


一、為什么選擇GYM7DC系列直流塑殼斷路器？

GYM7DC系列直流塑殼斷路器嚴格遵循IEC 60947及GB/T 14048系列標準研發生產，技術成熟、性能穩定，可適配光伏電站、

數據中心等多種復雜直流配電工作環境。產品安裝靈活、接線便捷，能精準滿足不同場景的直流配電保護需求，兼具實用性與可靠

性，是直流配電箱、直流電源回路的優選保護設備。

1. 標準合規，品質可靠：

產品嚴格執行IEC 60947-1、IEC 60947-2及GB/T 14048.1、GB/T 14048.2標準，各項性能指標均符合規范要求，可有效規避

線路故障隱患，保障直流配電系統穩定運行，精準契合直流塑殼斷路器選型的核心需求。

2. 適配范圍廣泛：

額定工作電壓及絕緣電壓均可達DC1500V，額定沖擊耐受電壓達12kV，額定電流覆蓋10A~630A，可滿足光伏、儲能、工業直

流配電等不同功率場景的使用需求，適配高壓直流配電的核心要求。

3. 安裝便捷高效：

支持垂直、水平兩種安裝方式，無需額外配備適配配件，可靈活適配不同安裝空間，有效降低安裝難度，提升施工效率，減少安

裝成本。

4. 環境適應性：

可在多種復雜環境下穩定運行，涵蓋不同溫濕度、海拔及傾斜角度場景，部分型號具備三防特性，可適配光伏電站、沿海地區等

工況，有效解決直流斷路器在惡劣環境下的使用痛點。

5. 接線靈活便捷：

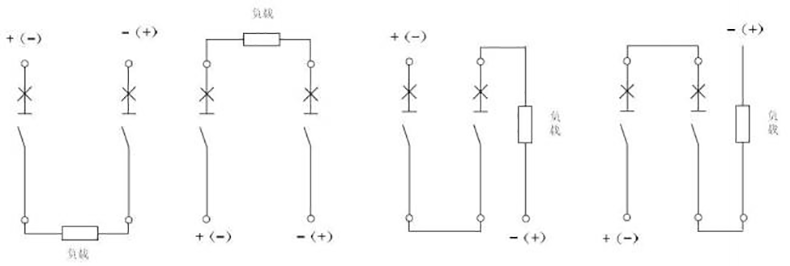

具備無性接線特性，無需區分電源正負，可靈活適配各類接線需求，降低接線失誤率，進一步提升接線效率與便捷度。

二、GYM7DC系列直流塑殼斷路器的特點

1. 結構設計科學：

采用塑料外殼設計，兼顧優良的絕緣性能與機械強度，可有效隔離導體，保障直流配電使用安全，同時結構設計便于安裝與日常

維護，契合直流塑殼斷路器便捷運維的核心需求。

2. 溫濕度適配性優異：

正常工作溫度范圍為-25℃~+70℃（船用產品為+45℃），儲存溫度可達-40℃~+75℃，高溫環境下可通過降容方式正常使

用，適配不同氣候條件下的使用場景。

3. 高海拔適配性良好：

支持海拔2000m及以下環境正常運行，高海拔場景可根據降容系數調整使用參數，完美適配高原地區的直流配電需求。

4. 環境適配性強：

TH三防型產品符合GB/T2423.4、GB/T2423.18標準，可耐受潮濕空氣、鹽霧、油霧、霉菌的侵蝕，能穩定適配各類惡劣工作環

境。

5. 運行穩定性高：

可在±22.5°傾斜度、無爆炸危險、無雨雪侵襲的環境中穩定運行，無需頻繁維護，有效降低后期運維成本，提升使用性價比。

三、GYM7DC系列直流塑殼斷路器的應用

1. 工業直流配電場景：

廣泛應用于工業生產中的直流供電回路，為生產線、直流電機等設備提供過載、短路保護，保障生產設備持續穩定運行，適配工

業直流斷路器的核心應用場景。

2. 船用直流系統：

專門適配船用工況，可在+45℃以下的船用環境中穩定運行，為船舶直流電路提供可靠保護，符合船用設備的使用標準與要求。

3. 光伏/高海拔直流配電場景：

適配海拔2000m及以下的高原地區，如高原光伏電站、高原通信基站等直流配電系統，通過降容調整可實現穩定運行，契合光

伏直流斷路器的熱門應用需求。

4. 潮濕/鹽霧環境場景：

TH三防型產品可廣泛應用于潮濕、鹽霧、油霧等惡劣環境，如沿海地區、潮濕車間等場景的直流配電保護，保障電路安全運行。

5. 通用直流配電場景：

廣泛應用于各類直流配電箱、直流電源回路，涵蓋商業、工業、民用等多個領域，同時適配儲能、數據中心等熱門場景，作為直

流電路的核心保護設備，可滿足多場景直流配電需求。

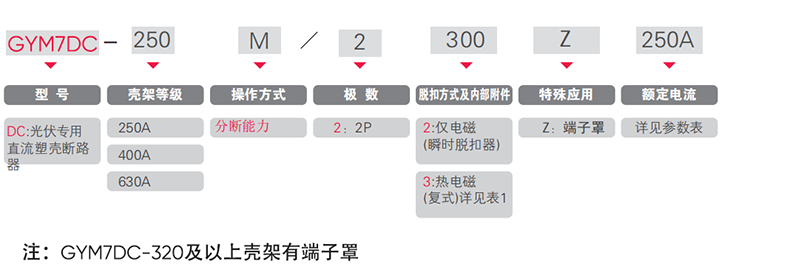

四、GYM7DC系列直流塑殼斷路器的選型

GYM7DC	-	250	M	/	2	300	Z	250A
↓		↓	↓		↓	↓	↓	↓
(1)		(2)	(3)		(4)	(5)	(6)	(7)

(1).產品型號：DC：光伏專用直流塑殼斷路器

(2).殼架等級：250A、400A、630A

(3).操作方式：分?jǐn)嗄芰?/span>

(4).規格：2P

(5).脫扣方式及內部附件：2：僅電磁（瞬時脫扣器）；3：熱電磁（復式）

(6).應用：Z：端子罩

(7).額定電流：詳見參數表

注：GYM7DC-320及以上殼架有端子罩

五、GYM7DC系列直流塑殼斷路器的主要參數

塑殼式斷路器：			GYM7DC-125	GYM7DC-250	GYM7DC-320	GYM7DC-400	GYM7DC-630
殼架等級電流In:			10A、16A、20A、 25A、32A、40A、 50A、63A、80A、 100A、125A	100A、125A、 140A、160A、 180A、200A、 225A、250A	100A、125A、 140A、160A、 180A、200A、 225A、250A、 280A、315A	250A 315A 350A 400A	400A 500A 630A
規格			2P	2P	2P	2P	2P
額定工作電壓Ue(V),AC:			DC250V	DC1000V	DC1500V	DC1500V	DC1500V
額定絕綠電壓Ui(V):			1000V	1500V	1600V	1600V	1600V
額定沖擊耐受電壓Uimp(kV):			0.8kV	0.8kV	1.2kV	1.2kV	1.2kV
額定運行短路分段能力 Ics(%lcu):		DC110V:	35kA
		DC250V:	25kA
		DC500V:		35kA
		DC750V:		25kA	85kA	85kA	85kA
		DC1000V:		15kA	50kA	50kA	50kA
		DC1200V:			35kA	35kA	35kA
		DC1500V:			20kA	20kA	20kA
額定限短路分段能力 Icu(kA):		DC110V:	35kA
		DC250V:	25kA
		DC500V:		35kA
		DC750V:		25kA	85kA	85kA	85kA
		DC1000V:		15kA	50kA	50kA	50kA
		DC1200V:			35kA	35kA	35kA
		DC1500V:			20kA	20kA	20kA
操作性能 (次)	電氣寺命		5000次	2000次	DC1000V2000次 DC1500V1000次	DC1000V2000次 DC1500V1000次	DC1000V2000次 DC1500V1000次
	機械壽命	免維護壽命	10000次	10000次	10000次	10000次	10000次
	機械壽命	可維護壽命	20000次	20000次	20000次	15000次	15000次

六、GYM7DC系列直流塑殼斷路器的降容系數

1、GYM7DC直流塑料外殼式斷路器溫度變化降容系數表

型號	殼架等級 額定電流 ( A )	50℃	55℃	60℃	65℃	70℃
GYM7DC-125/2300	250	1	0.95	0.93	0.91	0.88
GYM7DC-250/2300	250	1	0.95	0.93	0.91	0.88
GYM7DC-320/2300	250	1	0.95	0.93	0.91	0.88
GYM7DC-400/2300	400	1	0.93	0.91	0.89	0.85
GYM7DC-630/2300	630	1	0.92	0.90	0.89	0.83

2、GYM7DC直流塑料外殼式斷路器高海拔降容系數表

海拔高度	2000	2500	3000	3500	4000	4500	5000
工作電流修正系數	1	1	0.98	0.97	0.96	0.95	0.94
短路分?jǐn)嗄芰π拚禂?shù)	1	1	0.83	0.77	0.71	0.67	0.63
工頻耐壓修正系數	1	1	0.89	0.85	0.80	0.77	0.73
