GRLE8-S智能剩余電流繼電器憑借良好的適配性與實用性能，廣泛應用于低壓配電系統接地故障保護場景。設備采用寬電壓工作
設計，可穩定適配AC85-265V、50/60Hz常規供電工況，剩余漏電電流、保護延時、復位模式等核心參數均可自定義整定，可匹配不
同配電設備的防護規范。產品采用行業通用A型真有效值檢測技術，可精準捕捉復雜工況下的微弱漏電與雜波漏電信號，保障接地故
障檢測與保護動作精準可靠。設備集成漏電監測、ZCT零序互感器故障自檢、多級延時保護、手動/自動復位等多項功能，可一站式
解決低壓配電回路漏電防護問題。配合標準導軌安裝與可視化數顯調試設計，有效降低配電柜裝配、參數整定及日常運維難度，是
中小型智能配電系統適配性良好的保護器件。
1、高精度故障檢測能力
設備搭載A型真有效值測量技術，作為專業的智能剩余電流保護器件，可穩定識別各類復雜工況下的微弱剩余電流，檢測精度
高、抗干擾性能良好。同時內置ZCT零序互感器故障自檢功能，可實時監測互感器開路、短路異常，有效規避互感器失效造成的檢測
盲區，提升配電系統接地故障防護的穩定性。
2、大范圍參數可調整定
設備支持30mA-30A寬幅剩余漏電動作電流調節，跳閘延時0-99.9s、上電延時0.5-99.9s均可按需設置，參數調節覆蓋范圍廣。既
可滿足民用低壓回路微小漏電防護需求，也可適配工業大功率配電回路接地故障保護，多場景適配性能優異。
3、智能防誤動防護機制
設備配備5%-40%可調跳閘閾值回差功能，可有效規避配電回路瞬時電流波動、線路輕微干擾引發的誤跳閘問題，保障設備持續穩
定運行。同時支持5倍額定電流瞬時跳閘模式，在遭遇重度漏電故障時可快速斷電，兼顧設備運行穩定性與故障防護時效性。
4、雙渠道操控復位結構
設備配備面板本地按鍵、遠程端子兩組測試復位通道，搭配手動、自動兩種復位模式，可適配人工常態化運維車間、無人值守智
能配電房等多種運維場景，契合智能配電系統自動化運維的應用需求。
1、可視化智能運維管理
設備搭載高清LCD液晶數顯屏幕，可實時展示回路剩余電流、設備運行狀態、保護參數、漏電負荷占比等關鍵數據，漏電檔位與
故障狀態清晰直觀。參數整定、設備調試、故障排查全程可視化，適配智能配電運維體系，有效提升日常運維工作效率。
2、雙路繼電器聯動輸出
設備內置2組標準SPDT繼電器輸出觸點，觸點規格為10A/AC1，支持250VAC/24VDC電壓切換，帶載性能穩定。可滿足多數配電控制
回路的信號反饋、故障報警、跳閘聯動需求，適配各類成套配電設備的聯動控制方案。
3、精準穩定控制精度
設備經過專業校準，漏電跳閘電流誤差≤±5%，延時時間控制誤差為±5%設定值±50ms，可精準把控每一次保護動作。有效減少
保護拒動、誤動情況，保障配電系統漏電防護的準確性與整體穩定性。
4、多級延時防護設計
設備設置上電延時、跳閘延時、復位延時三重防護機制，可有效過濾設備上電沖擊電流、線路短時漏電干擾等無效故障信號，避
免設備頻繁啟停、無故跳閘，進一步提升配電系統運行穩定性。
5、參數安全防護功能
設備支持自定義密碼權限鎖定，可避免非專業人員隨意改動保護參數，規避人為操作帶來的安全隱患。同時配備60秒無操作自動
退出并保存參數功能，長期保障設備運行參數的一致性與穩定性。
6、智能故障自檢與提示
設備可自動檢測ZCT零序互感器開路、短路等異常故障，實時監測前端采樣設備運行狀態。配合多檔位漏電指示燈提示功能，可
直觀反饋線路漏電負荷狀態，幫助運維人員快速定位故障、完成排查檢修。
7、合規耐用、適配性廣
產品嚴格遵循IEC 60947-2低壓電器行業標準生產，機械與電氣使用壽命穩定，整機性能可靠。設備體積小巧、重量輕便，防護
等級達IP20，可在-20℃~+55℃寬溫環境下穩定工作，適配標準配電柜導軌安裝，是低壓配電系統中通用性強的標準化接地故障保護
器件。
1、工業低壓配電應用
適用于工廠單相、三相低壓供電回路，作為核心剩余電流保護裝置，實時監測線路接地漏電故障，保護工業機電設備與配電線路
安全，降低漏電引發的設備損壞、突發停電及電氣安全風險，保障工業生產連續穩定開展。
2、建筑智能電氣應用
適配商業樓宇、住宅小區、公共建筑等民用、商用配電系統，作為終端接地故障保護核心設備，完善低壓配電漏電防護體系，有
效提升建筑用電安全等級與電氣系統智能化防護能力。
3、自動化機電配套應用
可匹配各類工業自動化設備、機電成套裝置、智能生產線的配電配套需求，依托高精度剩余電流實時監測與繼電器快速聯動輸出
功能，及時切斷故障回路，減少漏電故障對設備運行的影響，保障自動化設備高效、連續運行。
4、精細化電力監測應用
適用于對漏電防護精度、參數可控性要求較高的低壓配電場景，支持精準整定漏電保護參數、實時采集監測剩余電流數據，可滿
足電力系統精細化安全管控、故障提前預警、防護聯動控制的多元化使用需求。
GRLE8 | - | S | / | □ |
↓ | ↓ | ↓ | ||
(1) | (2) | (3) |
(1).GRLE8系列
(2).數顯型
(3).額定控制電源電壓：A265:AC85V-265V
型號 | GRLE8-S |
產品功能 | 漏電繼電器 |
供電端子 | A1-A2 |
工作電壓 | AC85-265V 50/60Hz |
功耗 | 3VA |
動作電流范圍 | 30mA to 30A |
動作判定閾值 | 設定值的 85% |
跳閘延時 | 0 - 99.9 秒 |
上電啟動延時 | 0.5 - 99.9 秒 |
復位時長 | ~2 秒 |
| 響應時間 | ≤30ms(當漏電電流≥5 倍設定動作值時) |
≤50ms(當漏電電流等于設定動作值時) | |
回差 | 動作閾值的 5%～40% |
ZCT 故障檢測 | 斷線 / 短路故障識別 |
| 精度 | 跳閘電流：設定跳閘電流 ±5% |
時間參數：設定時間 ±5% ±50ms | |
復位模式 | 手動復位 / 自動復位 |
輸出觸點 | 2×SPDT |
額定觸點電流 | 10A/AC1 |
觸點切換電壓 | 250VAC/24VDC |
直流Min.分斷容量 | 500mW |
機械壽命 | 1×10? |
電氣壽命（AC1 負載） | 1×10? |
工作環境溫度 | -20℃~+55℃ |
儲存溫度 | -35℃~+75℃ |
相對濕度 | 95% RH（無凝露） |
安裝方式 | DIN 導軌安裝，符合 EN/IEC 60715 標準 |
防護等級 | IP20 |
安裝姿態 | any |
過電壓類別 | Ⅲ. |
污染等級 | 2 |
Max.接線線徑 / 緊固力矩 | 1×2.5mm2or2×1.5mm2 0.4N·m |
外形尺寸 | 90mm×36mm×64mm |
重量 | 118g |
執行標準 | IEC 60947-2 |

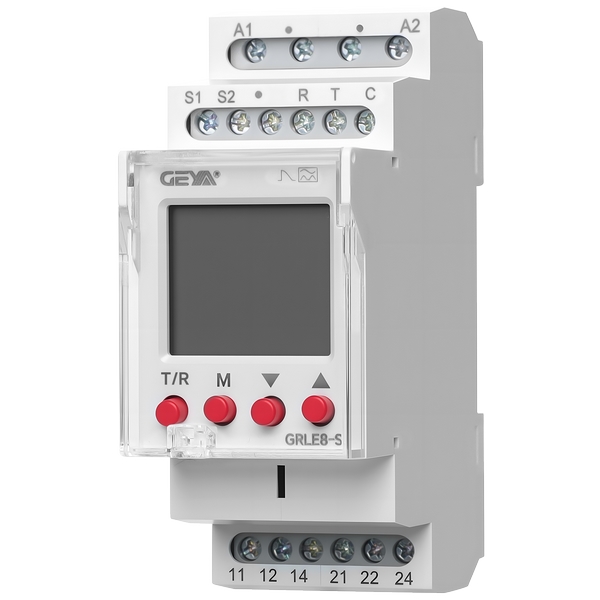

(一).面板說明
 | 測試 / 復位按鍵 |
 | 長按設置鍵 3 秒進入參數設置界面；參數修改完成后，再次長按該鍵 3 秒保存設置。 |
 | 參數設置模式下，用于數值減小。 |
 | 參數設置模式下，用于數值增大。 |
(二).顯示屏說明
1. 漏電電流達到設定值 25% 及以上時，指示燈常亮
2. 漏電電流達到設定值 50% 及以上時，指示燈常亮
3. 漏電電流達到設定值 75% 及以上時，指示燈常亮
4. 跳閘控制輸出指示燈
5. 報警指示燈
6. 延時運行指示燈
7. 當前實時剩余電流數值
8. 剩余電流動作設定值
9. 單位顯示區
10. R2 報警觸點動作指示燈
11. R1 跳閘觸點動作指示燈
12. 參數設置模式顯示界面
13. 正常運行模式顯示界面
(一).測試模式
按下設備面板上的「T/R」按鍵，可模擬設備故障狀態；也可通過短接 T、C 端子實現遠程測試，短接 R、C 端子實現遠程復位。

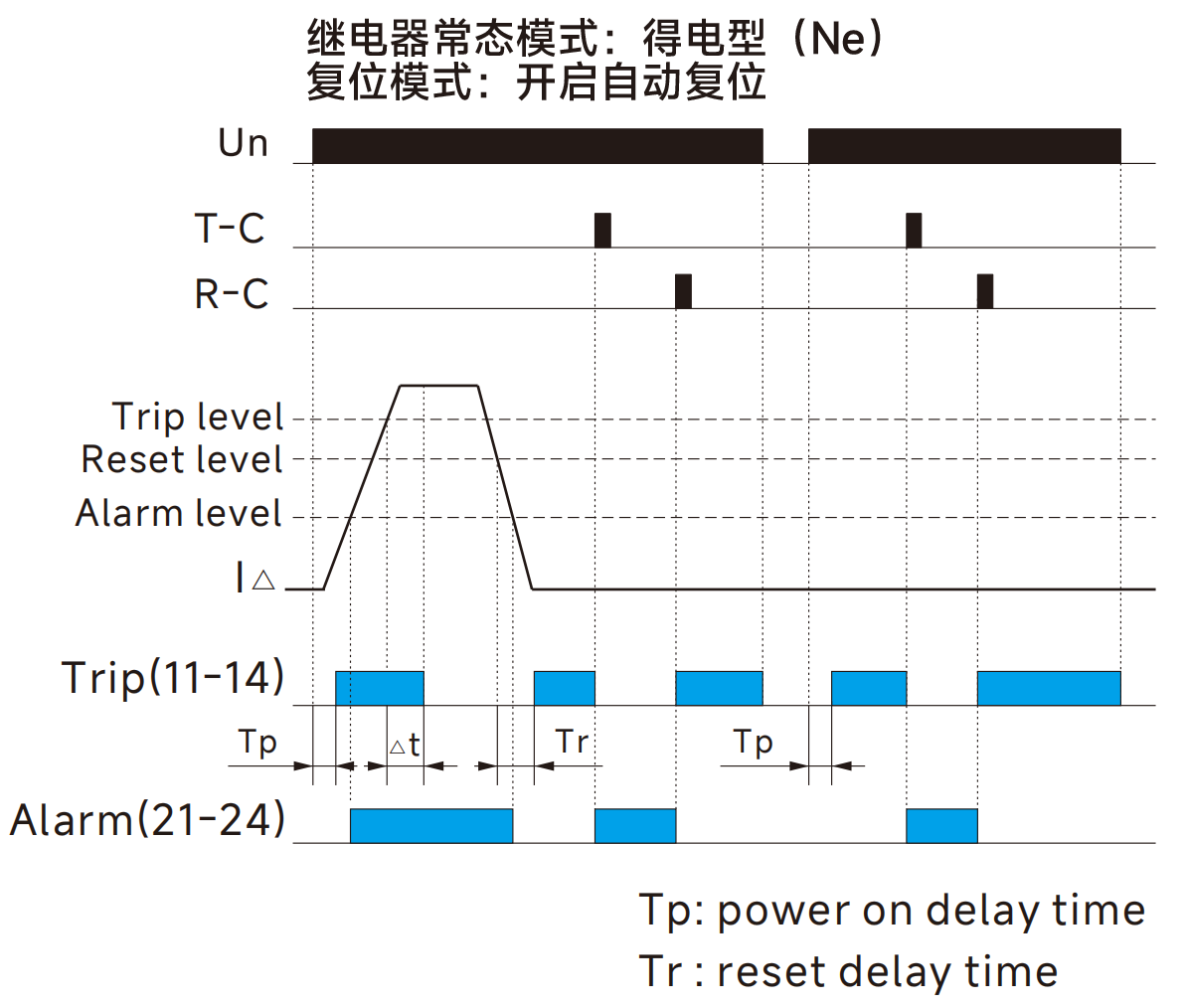

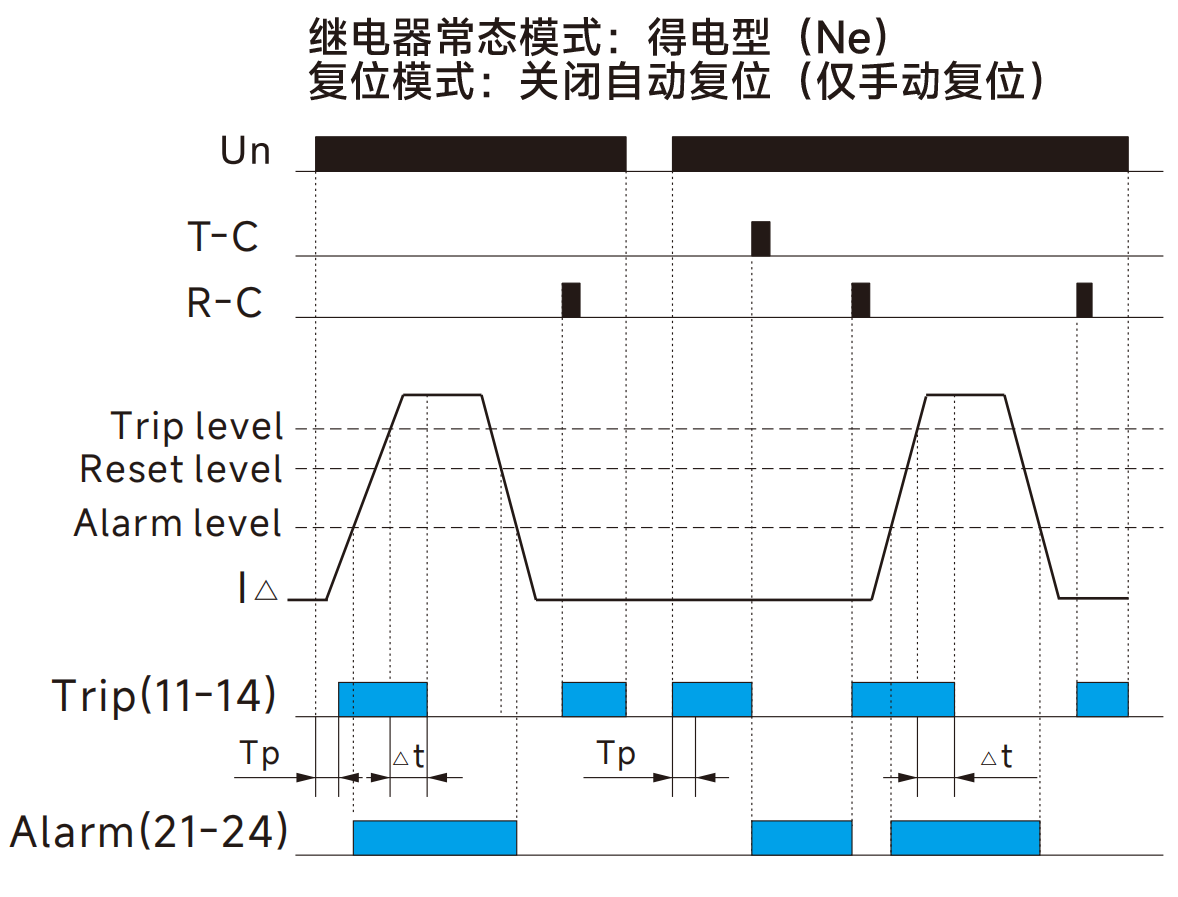

(二).功能圖
|  |
|  |

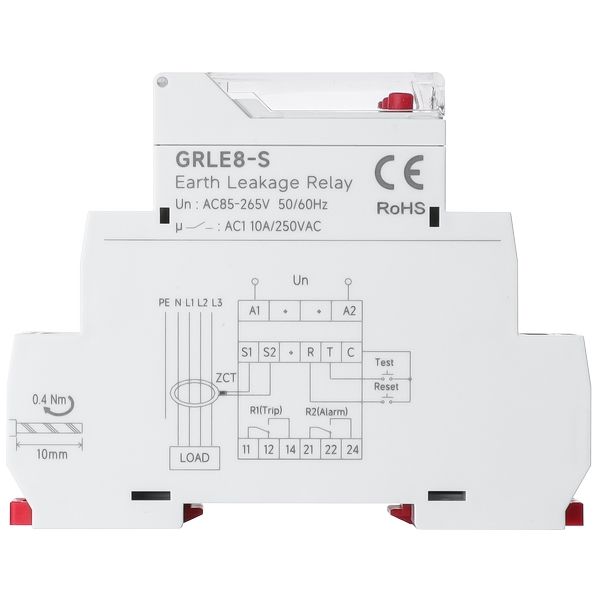

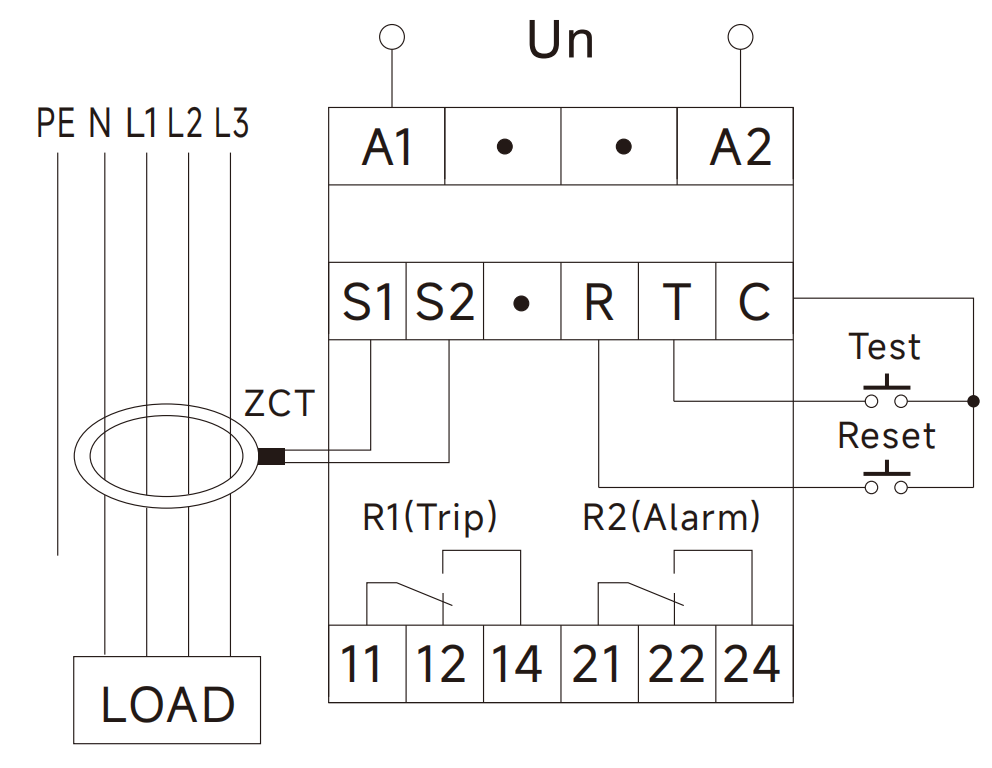

(一).接線圖
(二).接線示例
| |
| |
