GR-H41F系列在安全可靠性上表現，線圈與觸點間耐壓達4000V/S，觸點間耐壓2500V/S，能有效應對工業現場電磁干擾及電
壓波動。同時，它支持-40℃~+70℃寬溫運行（12-60V型號），適應嚴寒戶外或高溫車間等端環境。安裝方面，螺釘扭矩
0.5N·m、導線兼容20-16 AWG（0.5-1.5 mm2），配合DIN導軌卡裝，接線規范快捷。此外，提供12V/24V、48V/60V、110V、
230V等多種AC/DC線圈電壓，12V/24V及48V/60V型號無輸入性要求，通用性強，便于備件管理與跨項目復用。
1. 高耐壓等級，使用更安全
線圈與觸點之間介質耐壓達到4000V/S，觸點間耐壓2500V/S，遠高于常見繼電器的耐壓指標。這一優勢在存在浪涌、過壓或絕
緣要求嚴格的工業設備中尤為重要，可有效降低擊穿風險，延長設備使用壽命。
2. 寬溫運行，適應端氣候
12-60V型號支持-40℃~+70℃環境溫度，110-230V型號支持-40℃~+55℃。無論是北方冬季寒冷戶外，還是南方夏季高溫車
間，都能保證可靠吸合與釋放，無需額外溫控措施，簡化系統設計。
3. 無性輸入，簡化設計
12V/24V及48V/60V型號的線圈輸入端不區分正負性，可直接連接AC或DC信號源。這一特性減少了接線時的防呆要求，降低了
現場施工和調試難度，特別適合非專業電工參與的集成項目。
4. 額定負載6A/250V，滿足常規控制需求
觸點切換能力為6A 250VAC，可驅動大部分電磁閥、接觸器、小功率電機及指示燈負載。對于信號切換或中等電流的通斷控
制，無需額外加裝中間放大器，直接使用即可。

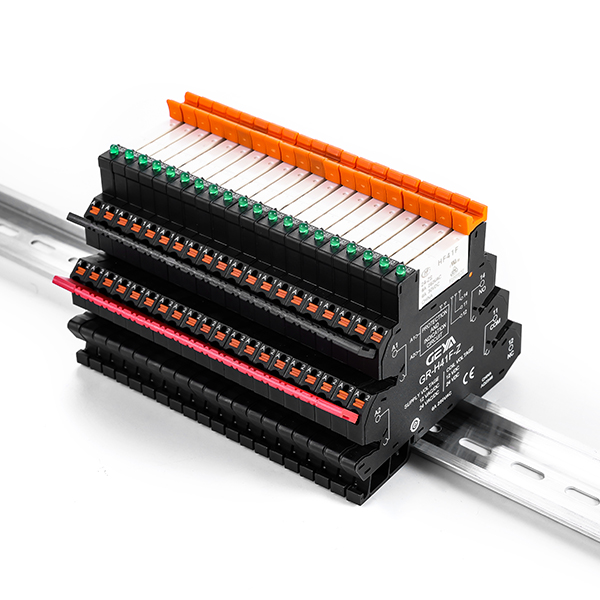

5. 模塊化設計，兼容DIN導軌安裝
配合專用插座可快速卡裝于標準35mm DIN導軌，支持高密度I/O布局。在控制柜空間緊張時，可并排安裝多個模塊，實現緊湊
型系統設計，是分布式I/O和機柜空間優化的理想選擇。

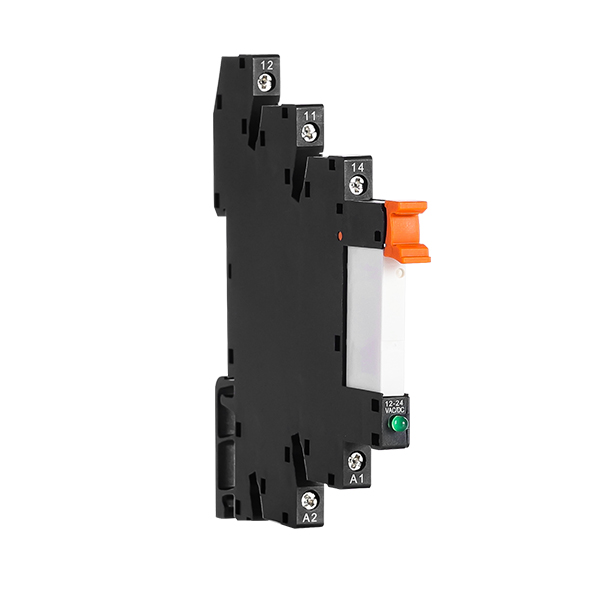

6. 可插拔設計，維護更便捷
繼電器本體與插座采用可插拔結構，更換時無需拆卸接線端子，只需拔出舊繼電器、插入新繼電器即可。大幅縮短故障處理時
間，降低停機損失，尤其適合運維頻繁或備件快速更換的場合。
1. 模塊化設計，配合專用插座

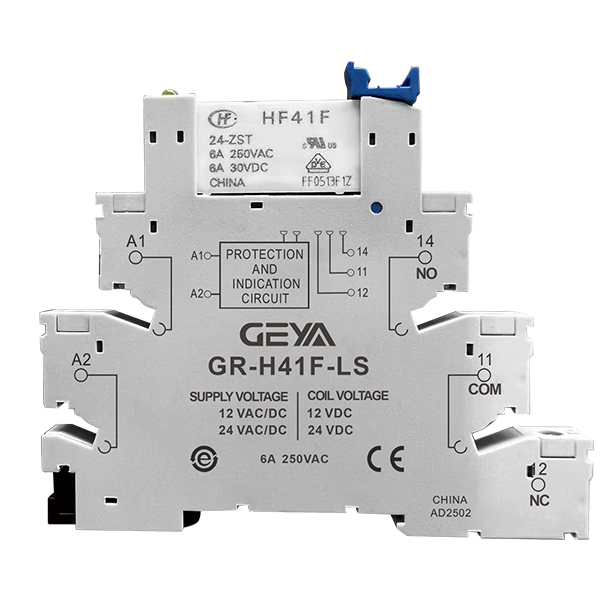

提供GR-H41F-LS（帶LED狀態指示燈）和GR-H41F-L兩種插座型號。指示燈型號可實時顯示線圈得電狀態，方便現場巡檢和快
速定位故障；無燈型號適合對成本敏感或外部已有指示的場合。
2. 螺釘壓線端子，可靠耐用
螺釘扭矩為0.5N·m，剝線長度7mm，適配0.5-1.5 mm2導線。端子采用防滑結構，長期運行不易松動。配合十字或一字螺絲刀
均可操作，滿足工業現場接線規范，保障信號傳輸的長期可靠性。
3. 緊湊輕量，節省空間
單只繼電器帶插座重量僅22-24g，厚度較傳統繼電器減少約50%。在標準DIN導軌上，每米長度可安裝數十個模塊，提升柜內
空間利用率，降低機柜成本和占地面積。
4. 環境適應性強，適應多場景
工作溫度覆蓋-40℃~+70℃，相對濕度無限制，可在粉塵、振動等一般工業環境下穩定工作。產品經過4000V耐壓測試，具備
優良的絕緣性能，適用于工廠自動化、電力配電等多種場景。
5. LED狀態指示，診斷便捷
插座上集成的綠色LED指示燈與線圈并聯，通電即亮。在調試或運維過程中，無需使用萬用表即可直觀判斷繼電器是否正常吸
合，提高故障排查效率，減少誤判。
6. 支持多種接線方式，靈活選擇
除了螺釘端子，還可選配彈片端子插座（具體以型號為準）。彈片端子適合抗震要求高或快速接線的場合，螺釘端子適合大電流
或長期免維護的場景，用戶可根據實際應用靈活選型。
1. 工業自動化控制系統（PLC過程控制）
作為PLC輸出擴展和信號隔離的理想組件，廣泛用于各類PLC控制系統。繼電器可將PLC的弱電信號轉換為驅動現場設備的強電
信號，同時隔離外部干擾，保護PLC輸出模塊，提升系統抗干擾能力和可靠性。
2. 建筑設備與暖通空調（樓宇自動化）
用于風機、水泵、閥門、電動執行器等設備的通斷控制。在智能樓宇和HVAC系統中，GR-H41F系列可接受樓宇控制器的干接點
或低壓信號，可靠驅動220V交流負載，實現節能管理和自動化控制。
3. 電力與配電柜（中間繼電器應用）
在配電系統及繼電保護回路中，作為中間繼電器實現弱電控強電的邏輯切換。可用于信號轉接、增加觸點數量或提升觸點容量，
配合斷路器、接觸器等元件完成二次回路控制功能。
4. 測試與測量設備
適用于多通道信號切換、數據采集前端隔離。在自動化測試系統中，可實現對不同被測單元的輸入輸出信號進行快速切換，同時
利用高耐壓特性隔離高低壓回路，保障測試安全。
5. 新能源及充電設施
廣泛應用于充電樁、光伏逆變器、儲能系統的輔助回路控制。隨著新能源設備對小型化、高可靠性繼電器的需求持續增長，GR-
H41F系列憑借寬溫和高耐壓特性，成為輔助電源、散熱風扇、指示燈等控制的常見選擇。
6. 智能家電與安防系統
可用于智能家電內部的電源管理、模式切換，以及安防監控設備中的報警信號輸出、攝像頭電源控制等。模塊式設計便于集成到
控制主板上，同時保持可維護性，滿足消費電子領域對體積和成本的要求。
| 插座型號 | 額定電壓 | 額定 電流 | 環境溫度 | 繼電器線圈輸入電壓 | 適用繼電器額定電壓 | 輸入電 壓性 | 螺釘 扭矩 | 剝露導 線長度 |
GR-H41F-LS 12V/24V | 250VAC | 6A | -40℃~70℃ | (12~24)V AC/DC | (12~24)V AC/DC | 無 | 0.5N.m | 7mm |
GR-H41F-LS 48V/60V | 250VAC | 6A | -40℃~70℃ | (48~60)VAC/DC | (48~60)V AC/DC | 無 | 0.5N.m | 7mm |
GR-H41F-LS 110V | 250VAC | 6A | -40℃~55℃ | (110~125)V AC/DC | 60V DC | 無 | 0.5N.m | 7mm |
GR-H41F-LS 230V | 250VAC | 6A | -40℃~55℃ | (220~240)V AC/DC | 60V DC | 無 | 0.5N.m | 7mm |
GR-H41F-L12V/24V | 250VAC | 6A | -40℃~70℃ | (12~24)V AC/DC | (12~24)V AC/DC | 無 | 0.5N.m | 7mm |
GR-H41F-L 48V/60V | 250VAC | 6A | -40℃~70℃ | (48~60)V AC/DC | (48~60)V AC/DC | 無 | 0.5N.m | 7mm |
GR-H41F-L 110V | 250VAC | 6A | -40℃~55℃ | (110~125)V AC/DC | 60V DC | 無 | 0.5N.m | 7mm |
GR-H41F-L230V | 250VAC | 6A | -40℃~55℃ | (220~240)V AC/DC | 60V DC | 無 | 0.5N.m | 7mm |
插座類型 | GR-H41F-LS | GR-H41F-L | GR-H41F-TS | GR-H41F-T | |
| 額定負載 | 電流 | 6A | |||
電壓 | 250V | ||||
| 介質耐壓 | 線圈/觸點 | 4000V/S | |||
觸點間 | 2500V/S | ||||
螺釘扭矩 | 0.5Nm | ||||
外連接導線 | 20-16/0.5-1.5AWG/MM2 | ||||
使用環境 | -40℃~+70℃ | ||||
重量 | 22g | 24g | 22g | 24g | |
(一).鏈接橋類型
示意圖 | 型號 | 顏色 |
| GR-H41F | 紅色 |
| GR-H41F | 黑色 |
| GR-H41F | 藍色 |

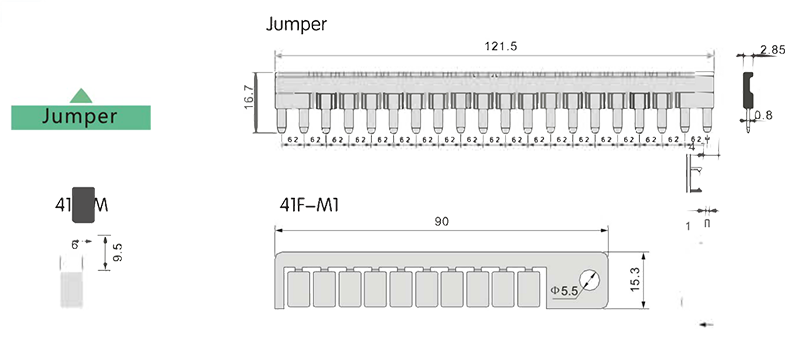

(二).鏈接橋尺寸
