本產品是傳統電容、電抗補償及SVC靜態補償設備的升級換代產品，廣泛適配各類配電系統優化與電能質量整改項目。設備支持
多規格電壓、頻率工況適配，支持無上限多臺并聯擴容，補償容量選型豐富，可滿足不同規模配電改造工程的使用需求。設備具備
毫秒級動態響應與高精度補償能力，可有效提升電網功率因數、降低THDi諧波畸變率，改善企業用電質量，規避力調電費罰款。同
時，產品工況適配范圍廣、安全防護體系完善、安裝方式靈活，可適配復雜非線性負荷工況，整機運行損耗低、能效高，符合EMC
電磁兼容Class A測試標準，長期運行穩定性優異。
1. 精準動態補償，治理效果穩定。設備無功補償率可達99%，三相不平衡補償后系統失衡度可控制在5%以內，整機全響應時間
低于10ms。可實時監測、跟隨電網負荷動態變化，快速修正無功偏差、抑制電壓閃變，有效改善傳統補償設備響應滯后、補償精
度不足的問題。
2. 低耗節能運行，綜合效益可觀。設備整機運行效率可達97%，搭載30kHz高頻開關技術，依托碳化硅功率器件的材質性能優
勢，相較于傳統補償設備，可有效降低設備自身功耗與線路傳輸損耗，長期運行可切實降低企業用電成本，適配各類廠區節能降耗
改造項目。
3. 寬域工況適配，環境適配性強。設備可在-10℃至50℃寬溫環境下穩定運行，40℃以上高溫工況下降容比例不超過30%，適
配2000米及以下常規海拔場景。可良好適配工業高溫、多塵等復雜現場工況，綜合環境適配表現優于常規無功補償設備。
4. 諧波抑制良好，供電穩壓可靠。設備中性線濾波性能為相濾波性能的3倍，可有效濾除設備運行過程中產生的各類諧波，降低
電網THDi畸變數值，改善非線性負荷引發的諧波污染與電壓畸變問題，持續保障配電系統供電品質穩定。
1. 電網適配范圍廣，抗擾動性能佳。設備適配AC220V、380V主流低壓配電電壓，可耐受±20%的電網電壓波動，支持45Hz至
63Hz寬頻工況，能夠適配工業生產、新能源并網等電壓波動頻繁的用電場景。
2. 功能高度集成，治理場景多元。設備集成動態無功補償、三相不平衡補償兩大核心功能，可根據現場電網實際工況靈活切換
運行模式，一站式解決功率因數偏低、三相負荷失衡、電網電壓不穩等多重電能質量問題，可替代多款單一功能的電能治理設備。
3. 多重防護配置，運行安全穩定。設備搭載軟硬件雙重過流、過載、電網過欠壓、電壓不平衡、過溫、頻率異常、短路、諧振
抑制等保護功能，可有效抵御各類電網擾動，降低設備故障、停機損壞及系統諧振風險，保障設備安全運行。
4. 智能通訊配置，適配智慧配電。設備標配2路RS485通訊接口，支持WiFi無線數據傳輸，可對接智慧配電管理系統，實現運行
數據實時采集、設備遠程運維、工況數據溯源，適配智能電網升級與無人值守配電房改造需求。

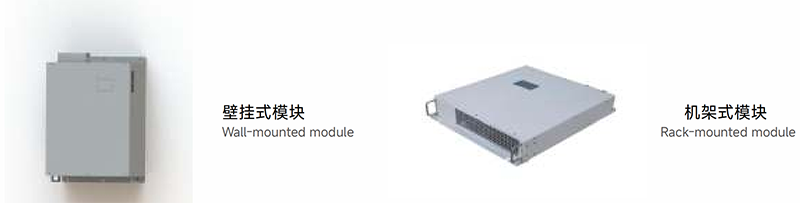

5. 安裝方式靈活，現場適配性高。設備提供機架式、壁掛式兩種安裝選型，分別匹配后進線、上進線結構，可適配不同機房、
車間的安裝空間與布線需求，現場施工便捷，后期運維簡單。
6. 環境耐受度高，適配復雜工況。設備可在相對濕度90%以內、無凝露的環境中穩定運行，適配III級及以下污穢工況場景。設備
標準防護等級為IP20，可根據項目實際需求定制IP54防護等級，適配車間、戶外臺區等復雜使用環境。
7. 過載性能良好，抗沖擊能力強。設備可承受1.2倍額定負荷持續60秒穩定運行，可有效應對電網短時負荷沖擊與功率波動，保
障配電系統持續平穩運行。
1. 智能制造行業：適配汽車焊裝、機械加工等具備沖擊性、非線性負荷的生產車間，可有效改善設備運行引發的功率因數偏
低、電網電壓波動等問題，優化車間整體配電品質，降低線路損耗，減少企業力調電費支出。
2. 半導體精密制造行業：針對精密生產設備運行產生的高頻諧波、電壓畸變等電能問題，可有效凈化電網波形、降低THDi畸變
數值，穩定供電電壓與供電質量，保障精密機臺、自動化設備平穩運行，減少諧波引發的設備故障與生產停機情況。
3. 數據中心行業：適配數據中心UPS電源、服務器等典型非線性負荷用電場景，可有效抑制電網諧波、優化三相電流平衡狀態，
降低電網畸變率，提升整體供電穩定性與用電效率，為機房核心設備安全、持續運行提供可靠電力保障。
4. 新能源并網項目：適配光伏、風電等分布式新能源低壓并網場景，可改善新能源發電間歇性、波動性帶來的功率因數不達
標、電網擾動等問題，優化并網側電能質量，滿足電網并網考核標準，規避力調電費罰款。
5. 農網臺區改造：適配城鄉老舊農網、長線供電臺區，可針對性治理線路末端電壓異常、三相負荷不平衡、無功損耗偏大等臺
區常見用電問題，精準穩壓、均衡三相負荷，滿足農網供電考核規范，實現臺區節能降耗升級改造。
6. 石油化工行業：適配抽油機、煉化生產線等周期性沖擊負荷工況，可有效治理設備運行產生的諧波污染與無功擾動，降低電
網諧振隱患，減少電能質量異常引發的設備誤動、停機故障，保障石化生產工況持續平穩有序。
碳化硅靜止無功發生裝置（GY-SVG-SiC）以碳化硅功率器件為核心，將電壓源變流器通過濾波器并聯在電網上，其工作原理是
通過調節變流器交流側輸出電壓的幅值和相位，針對電網系統中無功功率進行動態精準補償，瞬態響應時間小于50us，全響應時間
小于10ms，避免過補欠補償的發生。同時，裝置峰值效率達98.5%以上，單柜可容納8臺模塊，容量可達800kvar，安裝維護方便。
機型 | 220V | 380V |
海拔高度 | <2000m,2000米以上按照GB/T3859 . 2降額使用 | |
環境溫度 | -10~+50℃(40℃以上降容不超過30%) | |
相對濕度 | ≤ 9 0 % , 月 低 溫 度 2 5 ℃ 表 面 無 凝 露 | |
污穢等級 | Ⅲ級以下 | |
工作電壓 | AC220V(-20%~+20%) | 380V(-20%~+20%) |
工作頻率 | 50Hz/60Hz(45Hz～63Hz) | |
額定補償容量 | 37kvar、50kvar | 75kvar、100kvar |
電網結構 | 三相三線 ， 三相四線 | |
并聯臺數 | 不限 | |
整機效率 | ≥97% | |
開關頻率 | 30kHz | |
功能選擇 | 無功補償、無功補償+三相不平衡補償 | |
無功補償率 | 無 功 補 償 ≥ 9 9 % | |
不平衡補償能力 | 補償后不平衡度≤5% | |
全響應時間 | <10ms | |
噪音 | ≤65dB | |
通訊方式 | 2路RS485通信接口(支持Wi - Fi) | |
保護功能 | 過載、軟/硬件過流、電網過欠壓、電網電壓不平衡、電源故障、過溫、 頻率異常、短路保護、諧振保護等 | |
過載能力 | 額定1 . 2倍過載60秒 | |
安裝方式 | 機架/壁掛 | |
進線方式 | 后進線(機架式)、上進線(壁掛式) | |
防護等級 | IP20(IP54可定制) | |
中性線濾波能力 | 中性線濾波能力為相濾波能力的3倍 | |
冷卻方式 | 強制風冷 | |
電磁兼容 | EMC電磁兼容RE、CE項目滿足Class A測試標準 | |
