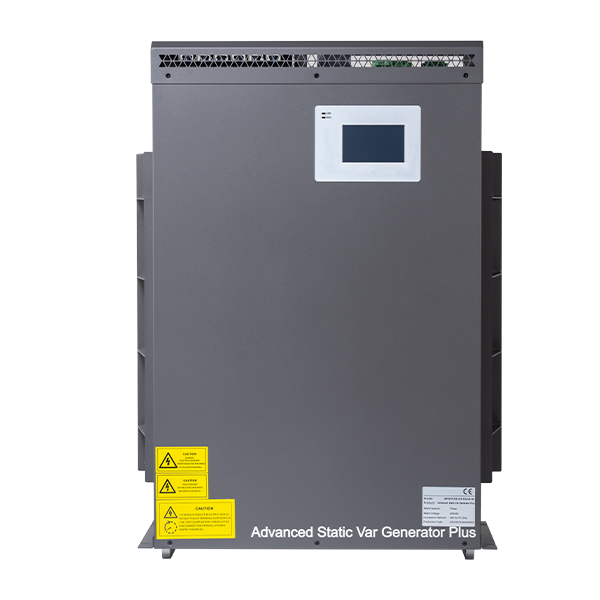

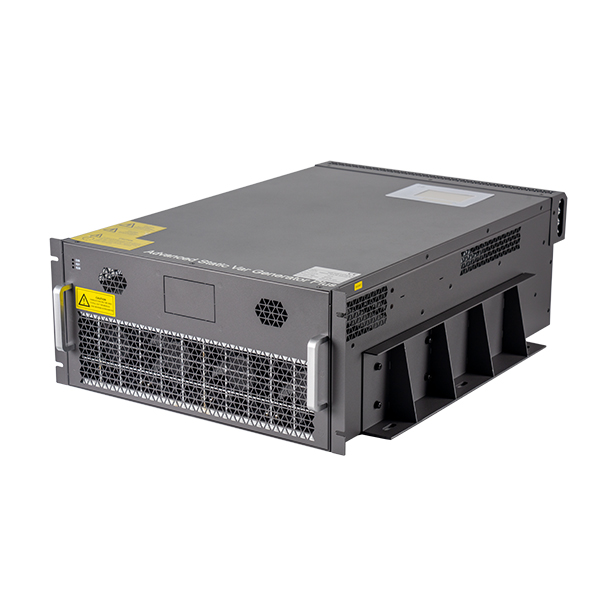

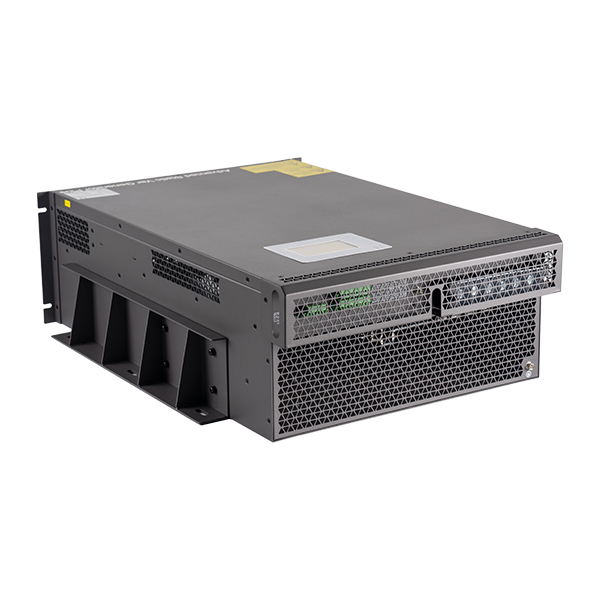

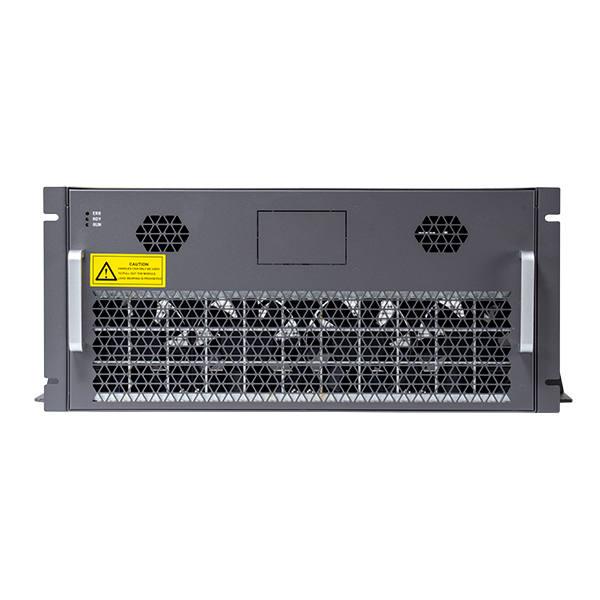

GY-ASVG-PLUS增強型靜止無功發生裝置

產品介紹：GY-ASVG-PLUS增強型靜止無功發生裝置，是浙江格亞電氣研發的智能化SVG動態電能質量治理設備，適配AC503M工況，兼容±20%電網電壓波動工況，符合6MC電磁器件、CE調控、C2005A權威測試標準。對標市面主流模塊化SVG產品，相較傳統電容補償設備抗干擾性能更佳，可一站式實現動態無功補償、THDu/THDi諧波濾除、三相電壓平衡調節，精準解決行業用電痛點，適配多行業電網整改、力調電費管控場景。

價格：

促銷：


一、為什么選擇GY-ASVG-PLUS增強型靜止無功發生裝置？

現階段行業采購選型核心需求，集中于一體化電能治理、光伏并網穩壓、力調罰款規避、長距離線路穩壓、精密負載諧波防護五

大方向。市面常規電容補償、分體式電能治理設備功能單一，僅可實現基礎靜態無功補償，無法同步治理諧波畸變、三相電壓失衡

復合型電網問題。GY-ASVG-PLUS增強型SVG契合當下一體化電能治理選型標準，單設備復合型治理能力較強，依托6MC高精度電磁器

件加持，適配長線供電、沖擊性波動負荷、高低壓波動等復雜用電工況，全行業落地項目豐富，后期運維成本偏低、適配范圍較

廣。

1.治理效果穩定可控：

契合行業THDu、THDi諧波治理考核指標，設備實測穩態功率因數可達0.997，諧波治理系數0.86，高效壓降電網諧波畸變率；石

油開采項目實測諧波占比由33.69%降至11.92%，助力企業合規用電，優化用電計費，有效減少力調電費支出，治理數據可視化、成

效穩定。

2.工況適配兼容性較強：

原生兼容±20%電網電壓波動范圍，搭載原廠定制電磁元器件，防塵抗污、電磁抗干擾性能良好，適配戶外農網、粉塵工礦、光

伏并網等復雜用電環境，適配低壓多數電網并網改造項目，適配場景覆蓋面較廣。

3.集成一體化綜合治理：

區別于行業SVG+APF分體拼裝治理方案，本機一體化集成動態無功補償、諧波濾除、三相不平衡校正三大功能，無需疊加配套治

理設備，順應一體化電能治理采購趨勢，精簡配電布局，有效降低設備采購、現場布線、安裝調試綜合成本。

4.電網合規達標性強：

滿足CE電控標準、C2005A電能質量測試規范，匹配供電局電網電能考核細則，治理后臺區電壓、系統功率因數均可穩定達標，有

效規避工商業廠區、光伏并網項目常見力調電費扣費風險。

二、GY-ASVG-PLUS增強型靜止無功發生裝置的特點

1.核心硬件配置精良：

標配6MC高精度電磁傳感器，搭配標準化智能模塊化調控單元，契合當下智能化SVG硬件升級趨勢，設備運行容錯率、穩定性優于

傳統靜態無功補償設備。

2.負載故障防護完善：

專項治理抽油機、UPS精密電源、半導體機臺等負載諧波干擾問題，減少諧波引發的設備誤動作、無故宕機停機故障，適配半導

體、數據中心高精度用電負載防護需求，保障生產連續性。

3.長線供電適配性良好：

針對性適配農網1km及以上長距離配電線路，專項解決線路壓降、線路末端高低電壓失衡行業共性問題，適配現階段農網低壓臺

區升級改造配套治理使用。

4.智能模塊化精準調控：

搭載多層閉環智能調控架構，負荷動態響應速度快，無功補償精度高，可智能規避電網過補償、欠補償問題，適配光伏間歇性波

動負荷、車間沖擊性負荷等動態復雜用電工況。

三、GY-ASVG-PLUS增強型靜止無功發生裝置的應用

1.商用車智能制造車間：

工業沖擊負荷治理熱門場景，針對車身裝焊車間非線性沖擊負荷，依托模塊化SVG動態無功補償功能，投入裝置補償無功，可將

廠區功率因數由0.63提升至0.917，優化車間供電質量，規避廠區力調電費扣費，滿足廠區用電考核標準。

2.半導體精密生產車間：

高精負載諧波防護核心場景，車間機臺非線性負載產生諧波，會造成UPS電源電壓畸變、機臺宕機，依托設備THDu諧波濾除功能

治理后，三相THDu數值由17%左右降至3%以內，一站式電能治理防護精密設備，大幅規避精密設備停機故障，保障無塵車間連續生

產。

3.機房數據中心：

機房供配電優化場景，針對機房整流負載諧波超標問題，通過THDi諧波治理優化配電系統，將線路THDi由60%降至5%，降低配電

損耗，提升機房整體用電能效，依托智能穩壓功能保障機房供電穩定性。

4.分布式光伏并網項目：

新能源并網剛需場景，適配低壓400V光伏并網臺區，針對光伏并網功率因數偏低痛點，動態優化并網電能質量，項目平均功率因

數由0.67提升至0.95，降低線路電流與配電損耗，規避光伏項目力調電費罰款，提升光伏新能源消納能力。

5.石油開采工礦行業：

重工業諧波治理剛需場景，抽油機往復作業產生非線性諧波電流，依托一體化電能治理能力濾除雜波，治理后系統諧波占比由

33.69%降至11.92%，凈化石化開采配電系統，解決工礦諧波干擾問題，規避開采設備諧波誤停機故障，提升工礦配電穩定性，降低

線路電能損耗。

6.城鄉農網臺區改造：

熱門電網改造應用場景，分為兩類臺區工況，適配長距離輸電線路、單相負荷集中臺區，專項做三相不平衡治理、線路末端穩

壓，校正三相電壓不平衡、末端高低壓偏移問題，可將線路電壓穩定至230V標準區間，適配農網臺區升級改造，滿足國網臺區供電

考核標準。

7.園區充電樁集群：

新能源配套熱門應用場景，適配園區大批量單相大功率充電樁集群用電工況，針對充電樁相間負荷不均問題，做三相負荷平衡調

節、動態無功補償，平衡相間用電負荷，改善充電樁投運后電壓紊亂、功率因數偏低問題，保障充電設備穩定運行。

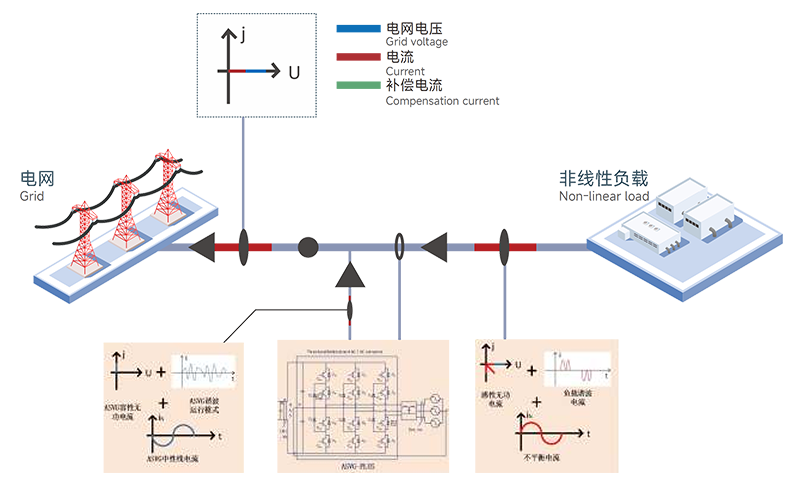

四、GY-ASVG-PLUS增強型靜止無功發生裝置的工作原理

增強型靜止無功發生裝置-高配機型（GY-ASVG-PLUS）的工作原理是將電壓源變流器通過濾波器并聯在電網上，通過實時檢測負

載的電流，基于的無功、諧波及三相有功功率的檢測與控制算法，生成對應的 IGBT 驅動信號，實現對無功電流、諧波電流以及三

相不平衡電流的綜合補償。同時，裝置中性線零序電流濾波能力可達相線三倍，EMC 電磁兼容性能更優，穩定性更好。


五、GY-ASVG-PLUS增強型靜止無功發生裝置的技術參數

機型	220V	380V
海拔高度	<2000m,2000米以上按照GB/T3859 . 2降額使用
環境溫度	- 10~+50℃(40℃以上降容不超過30%)
相對濕度	≤90%,月低溫度25℃表面無凝露
污穢等級	Ⅲ級以下
工作電壓	AC220V(-20%~+20%)	AC380V(-20%~+20%)
工作頻率	50Hz/60Hz(45Hz～63Hz)
額定補償容量	37Kvar、50Kvar	75Kvar、100Kvar
電網結構	三相三線，三相四線
并聯臺數	不限
整機效率	≥98%
開關頻率	16kHz
功能選擇①	A、B、A+B、B+A、B+C、A+C、B+C+A、A+C+B
無功補償率	無功補償≥99%
不平衡補償能力	補償后不平衡度≤5%
電流諧波補償能力	電流諧波補償≥95%
中性線濾波能力	中性線濾波能力為相濾波能力的3倍
全響應時間	無功 < 1 0 m s , 諧波 < 4 0 m s
冷卻方式	強制風冷
噪音	≤65dB
通訊方式	2路RS485通信接口(支持Wi-F)
保護功能	過載、軟/硬件過流、電網過欠壓、電網電壓不平衡、電源故障、過溫、頻率異常、短路保護、諧振保護等
過載能力	額定1.2倍過載60秒

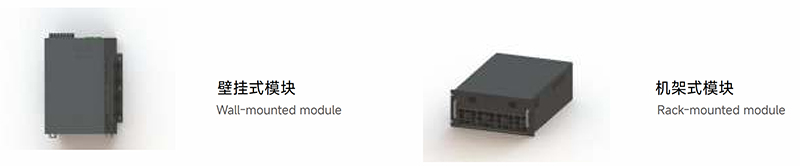

安裝方式	機架/壁掛

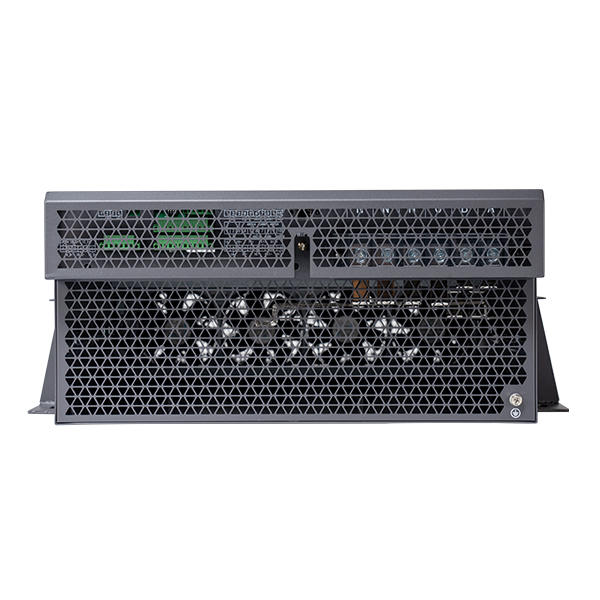

進線方式	后進線(機架式)、上進線(壁掛式)
防護等級	IP20(IP54可定制)
尺寸(WDH)	500730240mm
電磁兼容	EMC電磁兼容RE、CE項目滿足Class A測試標準
①：A:無功補償；B:諧波補償；C:三相不平衡補償
