一、為什么選型GY-ASVG-1U增強型靜止無功發生裝置？
GY-ASVG-1U增強型靜止無功發生裝置契合當下工商業、電力工程主流選型標準：適配中小型低壓配電場景，聚焦諧波濾除、三相
不平衡調節、光伏臺區穩壓三大剛需功能，功能組合靈活、后期運維簡易；電能治理指標合規達標，動態響應性能良好，可助力企
業節能降耗、規避供電局力調電費罰款；電氣防護等級完善，適配多種復雜工況，支持多機組并聯擴容，搭載智能化遠程通訊模
塊，廠家資質齊全合規，可落地海內外電能質量整改、新能源并網配套項目。
1.治理性能均衡達標：
契合國家電能質量整改標準，無功補償效率超99%，電流諧波補償率≥95%，治理后三相不平衡度低于5%，可順利通過工廠配電核
驗、臺區電力專項驗收。
2.低噪節能損耗可控：
整機運行效率≥97%，運行噪音值低于60dB，能耗損耗小、運行噪音低，適配車間密閉空間、機房配電室等室內場景，適配廠區
節能提質改造項目。
3.模塊化擴容自由度較高：
采用行業主流模塊化SVG架構，支持多臺設備并聯聯動，并聯機組數量無限制，可根據廠區、光伏電站負荷變化靈活擴容，適配
不同容量差異化治理需求。
4.工況適配范圍較廣：
支持寬溫、寬壓工況運行，高海拔、高溫環境可依據國標降容使用，配備全維度電氣防護，適配工商業車間、戶外農網、分布式
光伏臺區等多種復雜用電環境。
5.智能通訊運維便捷：
標配兩路RS485通訊接口，兼容WiFi無線聯動，適配智能配電、云端遠程電力運維體系，可遠程查看工況、調控參數；支持機
架、壁掛兩種安裝，進線方式可選，現場施工適配性較好。
6.全球項目資質合規：
整機取得CCC、CE、SAA、TUV等國內外權威認證，品牌完成多國資質備案，廠家可承接OEM、ODM定制代工業務，適配海外工廠配
電、跨境電力配套項目，跨境供貨無合規壁壘。
二、GY-ASVG-1U增強型靜止無功發生裝置的功能特點
1.數字化控制精度穩定：
搭載DSP+CPLD雙核心全數字控制系統，搭配成熟三電平拓?fù)涔に嚕涮讓僦C波辨識算法與PWM脈沖調控策略，動態無功調節精
度穩定，適配高精度電能治理工況。
2.補償模式自由選配：
內置八大組合工作模式，無功補償、諧波濾除、三相不平衡治理三大功能可單獨啟用、兩兩組合、全域聯動，一站式解決電網功
率因數偏低、諧波超標、三相電壓失衡三大配電常見問題。
3.動態響應性能良好：
無功補償全響應時長＜10ms，諧波治理全響應時長＜40ms，響應效率優于常規傳統電容無功補償裝置，可適配焊機、變頻機組、
沖擊性生產負載動態波動工況。
4.多級電氣防護完善：
集成軟硬件過流、電網過欠壓、過溫、短路、諧振、過載六大保護機制，額定1.2倍過載工況下可穩定運行60秒，抵御電網波
動、負荷驟變干擾，有效降低設備故障停機概率。
5.超薄結構易安裝運維：
采用1U超薄模塊化機身設計，占地面積小，適配標準機柜內嵌安裝；支持機架、壁掛雙安裝形式，拆裝檢修流程簡易，適配老舊
配電柜加裝改造、新裝配電柜體配套場景。
6.中性線治理能力強化：
中性線濾波承載力為相線濾波能力1.5倍，針對性解決充電樁集群、沿街商業配電、園區三相四線制電網中線電流過載、線纜發
熱行業痛點。
7.治理參數自定義可調：
支持50次以內分次諧波針對性濾除，單組補償參數可按需自定義調試，適配廠區精細化電能治理、供電局專項電力驗收整改項
目。
三、GY-ASVG-1U增強型靜止無功發生裝置的應用場景
1.智能制造行業：
適配商用車焊裝、五金沖壓、機械加工等沖擊負荷車間，改善廠區偏低功率因數，規避月度力調電費扣費，穩定車間配電系統運
行，適配多數工業節能改造項目落地。
2.數據中心行業：
治理機房精密空調變頻機組諧波干擾，減少配電線路無用損耗，可將系統電流諧波畸變率管控至5%以內，滿足機房配電合規驗收
標準，提升機房整體用電能效。
3.半導體制造行業：
凈化車間精密機臺諧波干擾，穩定設備供電電壓，壓降電壓諧波畸變數值，杜絕精密工藝設備無故宕機停機，保障半導體生產線
連續穩定作業。
4.新能源并網項目：
適配戶用、工商業分布式光伏并網電站，適配電力系統建設要求，平抑光伏間歇性出力帶來的電網電壓波動，優化并網功率因
數，解決光伏并網諧波超標、電站脫網高頻問題。
5.城鄉農網臺區：
治理臺區分布式光伏扎堆接入引發的電壓偏高、偏低及三相不平衡問題，穩壓至民用標準電壓區間，規避光伏機組脫網故障，適
配農網升級、充電樁臺區穩壓民生電力改造工程。
6.石化開采行業：
消解油田抽油機往復作業產生的諧波電流，規避配電設備誤動作、機組停機故障，合規管控電網電流畸變率，符合工礦配電國標
要求，保障油氣開采設備長效平穩運行。

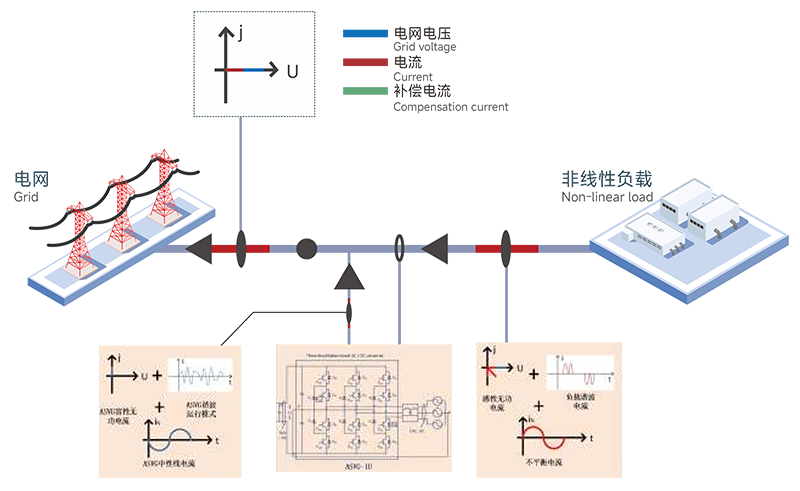

四、GY-ASVG-1U增強型靜止無功發生裝置的工作原理
增強型靜止無功發生裝置（GY-ASVG-1U）采用 1U 厚度設計，將電壓源變流器通過濾波器并聯在電網上，其工作原理是通過實時
檢測負載的電流，基于的無功、諧波及三相有功功率的檢測與控制算法，生成對應的 IGBT 驅動信號，實現對無功電流、諧波電流
以及三相不平衡有功功率的綜合補償。
五、GY-ASVG-1U增強型靜止無功發生裝置的技術參數
機型
| 220V | 380V |
海拔高度
| <2000m,2000米以上按照GB/T3859 . 2降額使用 |
環境溫度
| -10~+50℃(40℃以上降容不超過30%) |
相對濕度
| ≤90%,月低溫度25℃表面無凝露 |
污穢等級
| Ⅲ級以下 |
工作電壓
| AC220V(-20%~+20%) | AC380V(-20%~+20%) |
工作頻率
| 50Hz/60Hz(45Hz～63Hz) |
額定補償容量
| 3Kvar | 5Kvar |
電網結構
| 三相三線，三相四線 |
并聯臺數
| 不限 |
整機效率
| ≥97% |
開關頻率
| 16kHz |
功能選擇①
| A、B、A+B、B+A、B+C、A+C、B+C+A、A+C+B |
無功補償率
| 無功補償≥99% |
不平衡補償能力
| 補償后不平衡度≤5% |
電流諧波補償能力
| 電流諧波補償≥95% |
中性線濾波能力
| 中性線濾波能力為相濾波能力的1.5倍 |
全響應時間
| 無功<10ms , 諧波<40ms |
噪音
| ≤60dB |
通訊方式
| 2路RS485通信接口(支持Wi - Fi ) |
| 保護功能 |
過載、軟/硬件過流、電網過欠壓、電網電壓不平衡、電源故障、過溫、
頻率異常、短路保護、諧振保護等
|
過載能力
| 額定1.2倍過載60秒 |
安裝方式
| 機架/壁掛 |
進線方式
| 后進線(機架式)、上進線(壁掛式) |
防護等級
| IP20(IP54可定制) |
尺寸(W*D*H )
| 460*435*44.5mm |
① A:無功補償；B:諧波補償；C:三相不平衡補償
|
六、GY-ASVG-1U增強型靜止無功發生裝置的安裝
