GRT5-D系列數顯時間繼電器

產品介紹：GRT5-D系列是格亞電氣研發的多功能數顯時間繼電器，屬于小型工業專用延時控制器，產品型號規格豐富、品類齊全，可實現通電延時、延時斷開、無限循環延時、脈沖檢測、傳感器聯動控制等多種時序功能，能夠適配不同觸點規格與自動化控制場景。該系列設備支持寬電壓供電，延時范圍寬泛、計時精度穩定，可直接替代市場主流的H3Y、JSZ6、ST6P等數顯時間繼電器，廣泛應用于各類工業電氣自動控制場景。

所屬分類：時間繼電器返回上一級

價格：

促銷：

產品介紹

咨詢服務熱線：13957717877

產品概述

資料下載

相關產品

相關資訊


一、為什么現在GRT5-D系列數顯時間繼電器？

GRT5-D系列數顯時間繼電器適配場景廣泛，內置10種工業通用工作模式，涵蓋T1T2雙段循環延時、通電延時、信號斷開延時、脈

沖檢測等核心時序功能，既能滿足常規電氣延時控制需求，也可適配NPN傳感器聯動自控工況。產品通用性強，是H3Y、JSZ6、ST6P

系列產品的替代型號，設備升級改造、老舊延時控制器更換時，無需改動原有安裝結構與接線方式。同時設備采用輕量化簡操作邏

輯搭配高清雙排數顯結構，延時參數、循環次數調節簡單便捷，上手門檻低，可有效縮減自動化設備的調試與運維成本。

1、延時性能精準穩定：

作為高精度數顯延時繼電器，設備延時區間可達0.1秒至990小時，支持秒、分、小時多單位自由切換，可適配短脈沖計時、長時

序循環控制等各類復雜工業場景，延時精度穩定控制在≤0.5%，有效保障自動化設備時序運行的準確性與穩定性。

2、電壓適配范圍廣：

兼容DC12V、DC24V、AC220V等工業常用電壓，部分型號搭載24~240VAC/DC寬電壓通用設計，實現交直流兩用，可適配不同電壓工

況下的自控設備，適配性與通用性遠優于普通單電壓延時繼電器。

3、結構適配性佳：

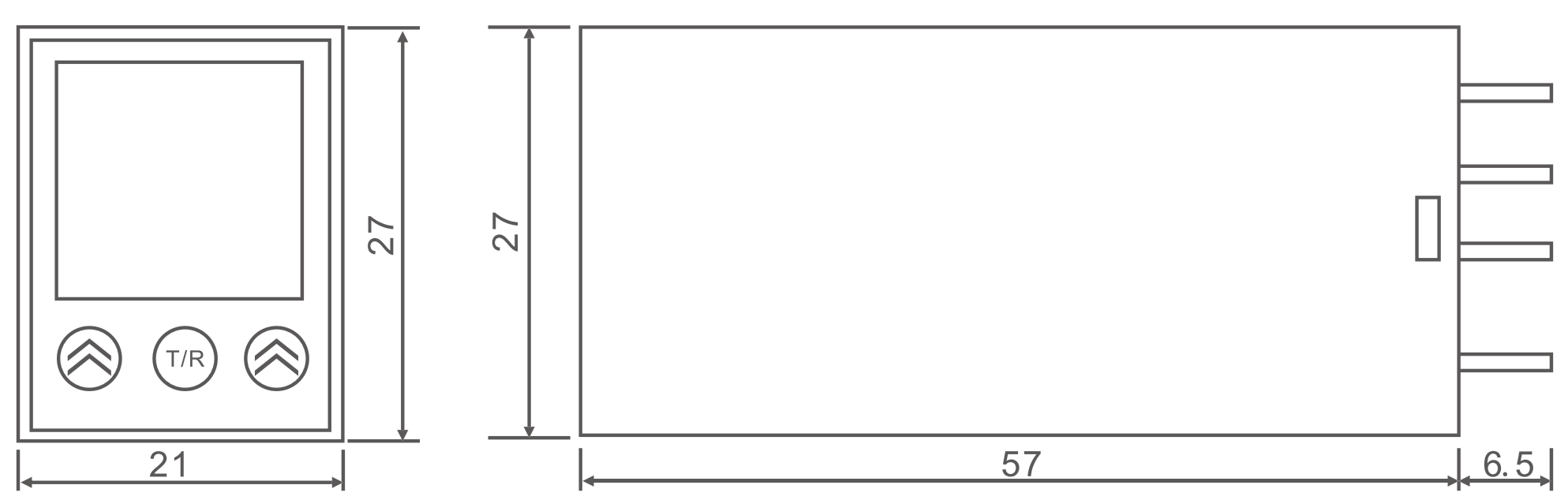

采用通用中間繼電器標準安裝尺寸，搭配專屬配套底座，柜體組裝便捷高效。設備機身小巧精致，能夠大幅節省電氣控制柜內部

安裝空間，適配緊湊型柜體布線安裝需求。

4、工況適配能力強：

整機采用密封式防水防塵結構，防護性能相較于傳統旋鈕式時間繼電器大幅提升，可穩定適應潮濕、多塵、復雜干擾的工業現場

工況，是工業自動化、電氣柜體控制場景的耐用型延時控制設備。

二、GRT5-D系列數顯時間繼電器的主要特點

1、數顯可視化設計：

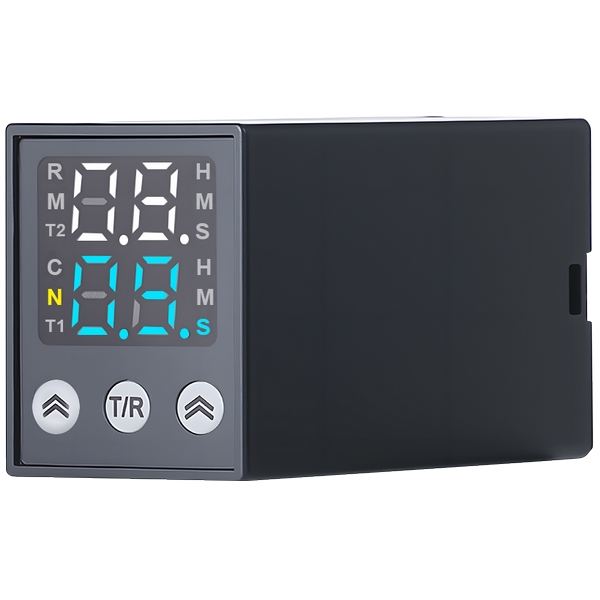

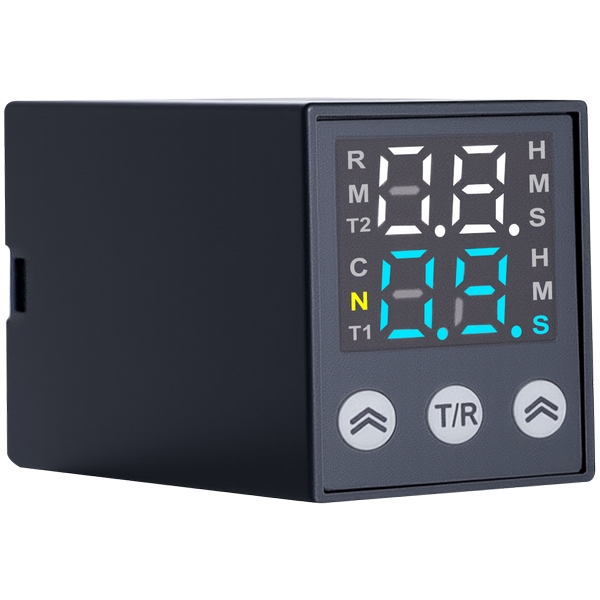

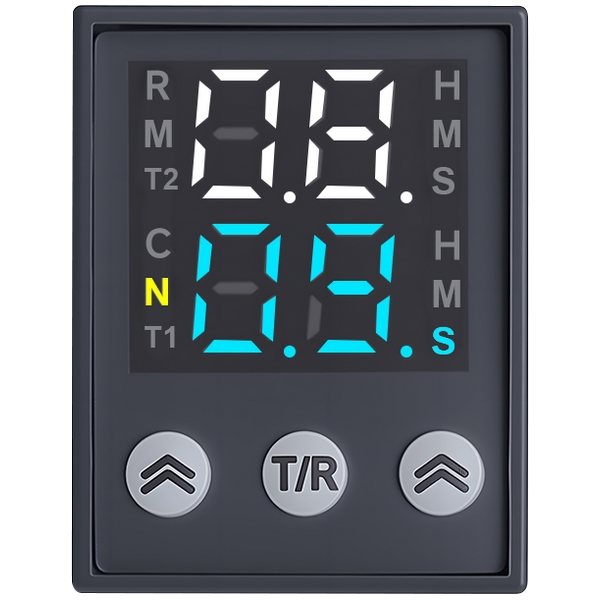

搭載工業級雙排高清數顯屏幕，是數字式時間繼電器的主流配置，屏幕字體清晰醒目，可實時同步展示設定延時參數、實時運行

時長與循環工作狀態，時間單位標識清晰分明，讀數直觀精準無偏差，方便設備調試與日常巡檢工作。

2、功能配置豐富：

全系標配循環延時、通電延時、延時斷開等基礎核心功能，部分高端型號拓展搭載觸發、暫停、復位、1~99次限定循環、脈沖信

號檢測、自鎖運行等實用功能，支持運行過程中重新延時、信號聯動觸發，可輕松滿足各類復雜時序自動化控制需求。

3、功耗低壽命穩：

設備運行功耗≤1.3W，能耗低廉、節能環保，同時具備優異的機械性能與電氣使用壽命，設備耐受度高，可長期連續穩定運行，

故障率低，適配工業長時間不間斷作業場景。

4、細分型號齊全：

產品涵蓋2組、4組轉換觸點常規型號以及NPN傳感器專用控制型號，可分別適配普通電路延時控制、精密傳感聯動延時、設備循

環啟停控制等差異化工況，豐富的型號體系可滿足工業場景多樣化選型需求。

三、GRT5-D系列數顯時間繼電器的應用場景

1、工業自動化設備：

作為核心的自動化時序控制器，廣泛應用于各類自動化生產線、機電設備、輸送設備，可實現設備時序啟停、T1T2循環運行、延

時斷開、間歇工作等自動化邏輯控制，保障設備工序有序銜接、穩定運轉。

2、電氣柜體控制系統：

適配各類配電柜、控制箱等電氣設備的配套延時控制，可精準實現電路延時通斷、過載時序保護等功能，有效提升電氣控制系統

的安全性與穩定性。

3、傳感聯動控制場景：

專屬傳感器配套型號可匹配NPN常開傳感器，穩定實現信號觸發延時、信號斷開延時、脈沖檢測控制，適配光電感應、限位傳

感、自動感應啟停等各類傳感聯動自動化控制場景。

4、通用電氣改造項目：

是老舊電氣設備升級改造的優選通用型時間繼電器，可直接替換H3Y系列、國產JSZ6、ST6P系列等老舊延時繼電器，無需改動柜

體結構與接線線路，大幅降低設備運維與升級改造成本。

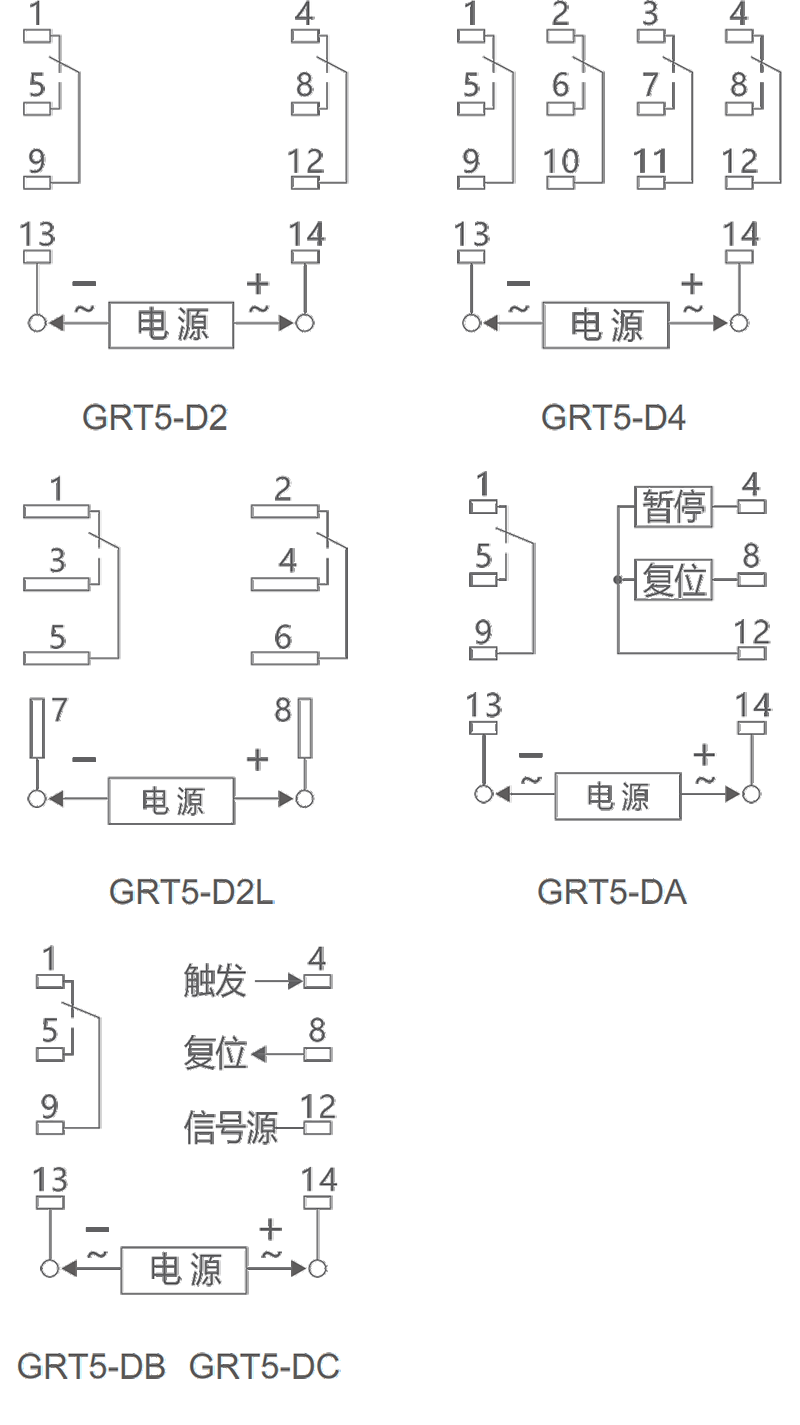

四、GRT5-D系列數顯時間繼電器的型號說明

GRT5

D□

↓

(1)

(2)

(1).設計序號

(2).2:兩組轉換觸點

2L:兩組轉換觸點(大八腳)

4:四組轉換觸點

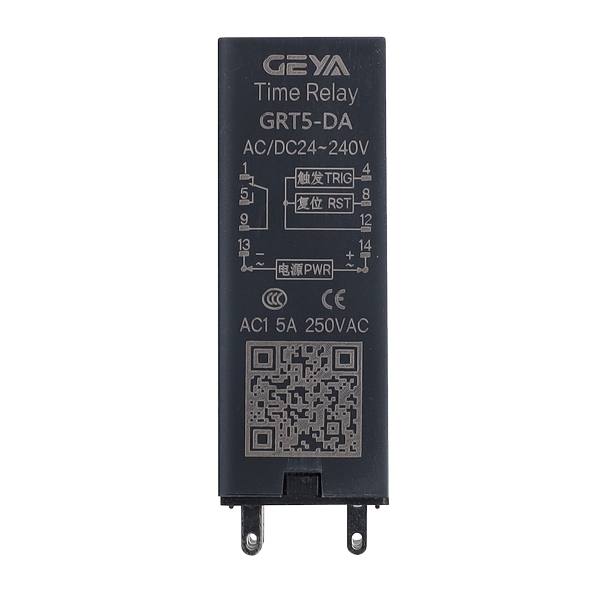

A:一組轉換觸點，帶觸發、暫停、復位功能

B:一組轉換觸點，可匹配傳感器工作

C:一組轉換觸點，可匹配傳感器工作(定制款)

五、GRT5-D系列數顯時間繼電器的技術參數

產品型號	GRT5-D2	GRT5-D2L	GRT5-D4	GRT5-DA	GRT5-DB	GRT5-DC
延時范圍	0.1秒～990小時
延時精度	≤0.5%
額定電壓	12VAC/DC、24VAC/DC、220VAC、24～240VAC/DC
觸點容量	5A/250VAC阻性	10A/250VAC阻性	3A/250VAC阻性
機械壽命	≥10?
電氣壽命	≥10?
產品功耗	≤1.3W

六、GRT5-D系列數顯時間繼電器的工作模式

型號	GRT5-D2 GRT5-D2L	GRT5-D4
N模式(通電延時)	通電無動作，延時到二組輸出	通電無動作，延時到四組輸出
C模式(延時斷開)	通電馬上二組輸出，延時到二組觸點斷開	通電馬上四組輸出，延時到四組觸點斷開
T1、T2模式(循環延時)	T1時段起始不輸出，T2時段輸出，二組無限環。	T1時段起始不輸出，T2時段輸出，四組無限環。
T1、T2、C模式(循環延時)	T1時段起始輸出，T2時段不輸出，二組無限環。	T1時段起始輸出，T2時段不輸出，四組無限環。
T1、T2、N模式(限次數循環延時)	T1時段起始不輸出，T2時段二組輸出，默認循環1次，可調1～99次。	T1時段起始不輸出，T2時段四組輸出，默認循環 1次，可調1～99次。
T1、T2、X模式(觸發循環延時)	無效	無效
X、N模式(觸發延時吸合)	無效	無效
X、C模式(觸發延時斷開)	無效	無效
X模式(信號斷開延時)	無效	無效

型號	GRT5-DA(接點控制型)	GRT5-DB(傳感器控制型)
N模式(通電延時)	通電無動作，延時到一組輸出，帶暫停、復位功能。
C模式(延時斷開)	通電馬上一組輸出，延時到一組觸點斷開，帶暫停、復位功能。
TI、T2模式(循環延時)	T1時段起始不輸出，T2時段輸出，一組無限循環，帶暫停、復位功能。
T1、T2、C模式(循環延時)	T1時段起始輸出，T2時段不輸出，一組無限循環，帶暫停、復位功能。
T1、T2、N模式(限次數循環延時)	TI時段起始不輸出， T2時段一組輸出，默認循環1次，可調1～99次，帶暫停、復位功能。
T1、T2、X模式(觸發循環延時)	通電無輸出不延時，觸發后開始循環，TI時段起始不輸出，T2時段一組輸出，默認無限循環，可調 1～99次，帶復位功能。T2時段輸出，默認無限循環，可調1～99次。
X、N模式(觸發延時吸合)	通電不延時不輸出，觸發后開始延時，延時到觸點輸出，不斷電無限觸發。
X、C模式(觸發延時斷開)	通電不延時不輸出，觸發后馬上輸出并開始延時，延時到觸點斷開，不斷電無限觸發。
X模式(信號斷開延時)	通電不延時不輸出，信號腳接通瞬間觸點馬上輸出但不延時；信號腳斷開，觸點保持輸出并開始延時；延時到觸點斷開，可不斷電重復觸發。

型號	GRT5-DC(傳感器控制型)	觸發方式
X、N模式(通電延時)	通電不延時不輸出，觸發后開始延時，延時到觸點輸出，不斷電無限觸發。	-0:延時中再次觸發無效，延時結束觸發有效。 -1:任何時候再次觸發，可重新延時。
X、C模式(延時斷開)	通電不延時不輸出，觸發后馬上輸出并開始延時，延時到觸點斷開，不斷電無限觸發。	-0:延時中再次觸發無效，延時結束觸發有。 -1:任何時候再次觸發，可重新延時。
X模式(點動/鎖定模式)	非延時模式，觸發腳控制觸點輸出或斷開。	-0:觸發接通時，觸點輸出；觸發斷開時，觸點斷開 -1:觸發短接一次，觸點輸出并保持；再短接次，觸點斷開并保持，如此往復。
NC模式(信號斷開延時輸出)	通電不延時不輸出，信號接通不延時不輸出，信號斷開開始延時，延時到觸點輸出。	-0:延時中再次觸發無效，延時結束觸發有效。 -1:任何時候再次觸發，可重新延時。
N模式(通電延時)	通電無動作，延時到一組輸出，帶暫停、復位功能。	-0:延時中再次觸發無效，延時結束觸發有效。 -1:任何時候再次觸發，可重新延時。
C模式(延時斷開)	通電馬上一組輸出，延時到一組觸點斷開，帶暫停、復位功能。	-0:延時中再次觸發無效，延時結束觸發有效。 -1:任何時候再次觸發，可重新延時。
T1、T2模式(循環延時)	T1時段起始不輸出，T2時段輸出，一組無限環。	-0:延時中或延時結束，再次觸發無效。 -1:再次觸發，可復位到TI時段。
T1、T2、N模式 (觸發限次數循環延時)	通電不循環不輸出，觸發后開始循環，默認循環 1次，可調1～99次。	注：同時長按兩個“上”鍵設置次數，顯“ts”, 此時單擊兩個“上”鍵改變循環次數；循環結束時觸發可再次開始循環。
T1、T2、C 模式(信號斷開循環)	通電不延時不輸出，信號接通不延時不輸出，信號斷開，開始一組無限循環。	-0:延時中或延時結束，再次觸發無效。 -1:再次觸發，可復位到初始不循環狀態。
T1、T2、X模式 (脈沖檢測模式)	信號腳為脈沖檢測腳，T1時段內脈沖檢測一直有信號或無信號，開始延時T2時段，時間到輸出。	-0:脈沖檢測階段或觸點輸出后，再次接入信號效。 -1:脈沖檢測階段或觸點輸出后，再次接入信號，可斷開觸點并重新進入脈沖檢測階段。
