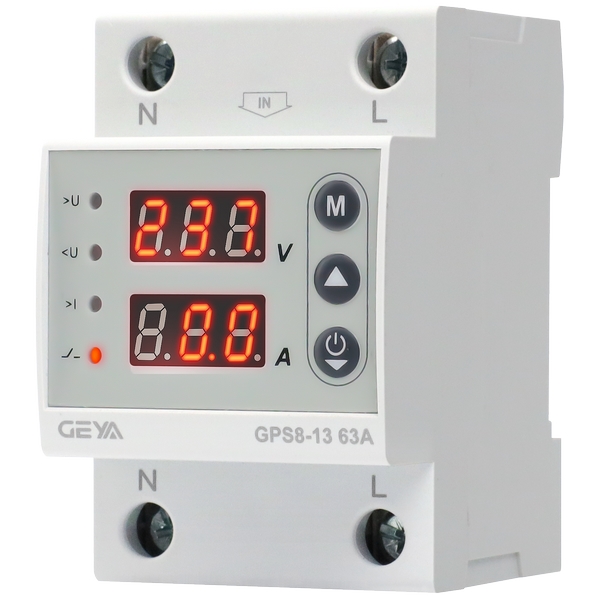

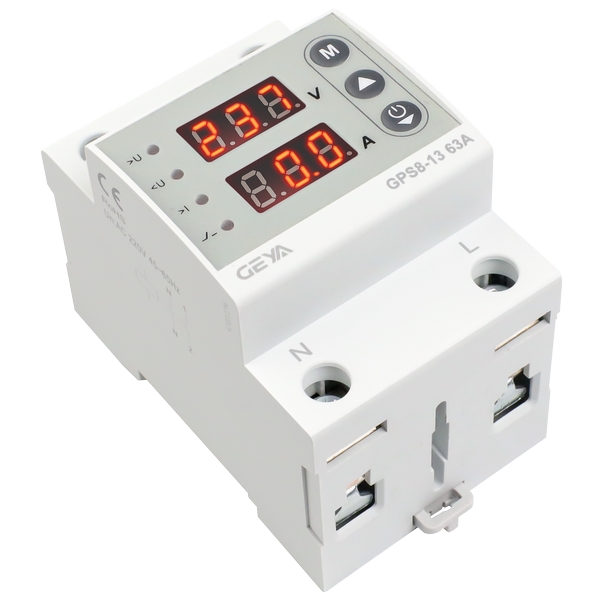

GPS8-13型智能數顯電壓/電流保護器

產品介紹：GPS8-13是浙江格亞電氣研發生產的**智能數顯電壓電流保護器**，專注家用智能用電安全防護領域。設備搭載真有效值精準測量技術，可24小時實時采集監測電路電壓、電流數據，具備過壓、欠壓、過流多重智能防護功能，支持參數自定義調節與故障自動復位。產品適配35mm標準導軌安裝，廣泛應用于家用配電場景，是解決家庭電路過載、電壓異常等常見用電問題的核心防護設備。

價格：

促銷：


一、為什么選擇GPS8-13型智能數顯電壓/電流保護器？

GPS8-13型智能數顯電壓/電流保護器集高精度監測、防護、智能化運維、易安裝適配等多重優勢于一體，產品用料扎實、工藝

嚴謹，具備優異的抗干擾能力與超低測量誤差。相較于市面普通經濟型保護器，其防護體系更加完善，可有效解決家庭電路電壓波

形畸變、零線斷相、負載過載等各類用電隱患，是家庭配電升級、末端用電安全改造的選擇。

1、定制外殼工藝，材質耐用安全：

產品采用專屬開模設計，外殼甄選PA6工程材質，具備出色的絕緣性、耐熱性與抗沖擊性，可長期適配家用配電運行工況。對比

市面采用通用模具、劣質塑料材質的低成本**電路保護器**，本品結構穩固、耐老化、抗磨損，使用壽命大幅提升。

2、核心配件足量規格，導電運行穩定：

設備內部銅導線、接線片、繼電器等核心導電配件，均采用足額截面積規格設計，導電性能優異、負載承載能力強、運行發熱量

低。市面低成本產品普遍存在銅材截面積不足的問題，長期運行易發熱、過載失效，本產品可徹底規避此類安全隱患，保障電路穩

定運行。

3、雙層線路板設計，抗干擾性能出眾：

整機采用雙層線路板架構，電路布局科學規整，電路運行穩定性高，電磁抗干擾能力大幅提升，可適配居家復雜的多設備用電環

境。市面低價**數顯保護器**大多采用簡易單面板，抗干擾能力薄弱，使用過程中易出現數據漂移、誤保護、拒動作等故障問題。

4、專業真有效值算法，適配復雜工況：

設備搭載高精度真有效值（TRMS）測算算法，是**高精度用電監測**的核心亮點。面對家庭電路常見的電壓波形畸變、用電負

載頻繁波動等復雜工況，仍可精準完成數據采樣與故障防護。而普通平價保護器僅采用平均值測算方式，異常工況下測量誤差，易

出現防護失效問題。

5、雙匯流排結構，接線穩固適配性強：

創新采用雙匯流排結構設計，有效提升設備接線容量與接線穩定性，接線操作便捷、連接牢固，不易松動。市面常規低成本產品

無匯流排設計，接線適配性差、連接易松動，長期使用存在用電隱患。

6、超寬耐壓范圍，端工況有效防護：

產品支持450V超寬電壓運行，可精準應對零線斷相、高壓浪涌、電網高壓異常等端電路故障，是適配性強的**家用高適配性電

路防護配件**。市面常規保護器耐壓僅300V，無法覆蓋高壓異常工況，存在明顯防護盲區。

二、GPS8-13型智能數顯電壓/電流保護器的主要特點

1、高清數顯監測，測量精度優異：

設備搭載**高清數顯實時監測**系統，依托專業真有效值測量技術，可精準捕捉電路電壓、電流實時數據，整體測量精度

＜1%。機身配備專屬LED故障指示燈，過壓、欠壓、過流各類故障狀態直觀可視，實現全天候可視化智能用電監測。

2、多參數自定義，適配各類負載：

支持過欠壓保護閾值、過流保護閾值、故障動作延時、故障復位延時等多項核心參數自由調節，調節區間寬泛、檔位精細，可精

準匹配空調、冰箱、大功率廚衛電器等**不同家用負載的個性化防護需求**。

3、零火線雙斷點，防護安全徹底：

采用L、N零火線雙斷點同步開合結構，可同步完成零火線的切斷與閉合操作，故障斷電更徹底，杜絕單端斷電帶來的安全隱

患，提升故障狀態下的家庭用電安全系數。

4、智能故障自恢復，無需人工值守：

自帶**智能故障自恢復**功能，用戶可設定故障復位時長，電路故障消除、參數恢復正常后，設備可自動合閘恢復供電，無需人

工手動操作，完美適配無人值守的家用配電場景，使用省心高效。

5、簡易操作調試，標準導軌適配：

機身按鍵操作簡潔易懂，支持快速調參、一鍵啟停，60秒無操作自動退出設置模式，調試便捷，適配家用弱電箱日常調試維

護。設備兼容35mm標準導軌，安裝便捷、適配性強，是**家用配電箱改造升級**的通用優選機型。

6、可控上電延時，設備運行更穩：

支持自定義上電延時功能，設備上電后將按照設定時長倒計時，倒計時結束后開關自動閉合。可有效規避瞬時上電電壓、電流沖

擊，保護家電設備不受啟動電流損傷，保障全屋用電設備平穩啟動、穩定運行。

三、GPS8-13型智能數顯電壓/電流保護器的應用場景

1、家用終端設備專項防護：

可適配全屋照明、小型家電、大家電等各類**家用終端用電設備**，針對性解決電路過壓、欠壓、過載過流等常見故障，有效

規避電網波動、負載異常引發的家電燒毀、設備故障等問題，守護家用設備用電安全。

2、家庭全屋電路安全防護：

適用于家庭入戶總閘、配電終端等核心位置，實現**全屋智能用電防護**。設備24小時不間斷監測電路運行狀態，可快速識別并

切斷異常電流、電壓，有效規避電路過載、電壓紊亂引發的電氣隱患，大幅降低家庭用電故障風險。

3、復雜電網工況適配防護：

專門適配老舊住宅電路、電網電壓不穩定、零線易斷相等居家用電場景。依托超寬耐壓性能與波形畸變精準識別能力，實現**復

雜工況下穩定防護**，彌補了普通保護器在端電網環境下的防護短板，適配更多家用用電場景。

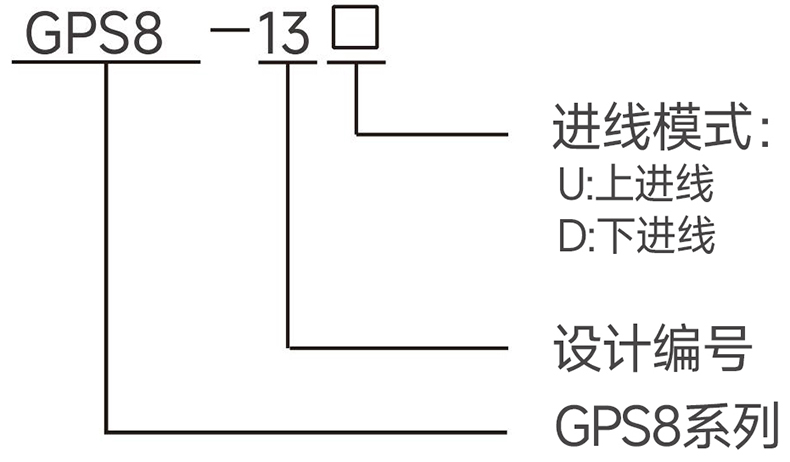

四、GPS8-13型智能數顯電壓/電流保護器的型號說明

GPS8

↓

(1)

(2)

(3)

(1).GPS8系列自復式數顯電壓/電流保護器

(2).設計序號

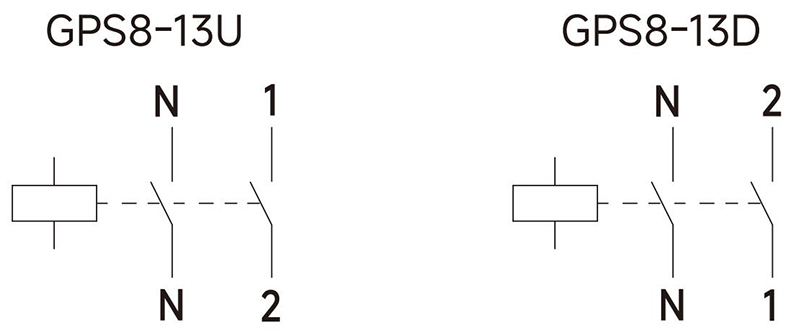

(3).接線方式：U：上進下出；D：下進上出

五、GPS8-13型智能數顯電壓/電流保護器的技術參數

型號	GPS8-13
功能	過電壓、欠電壓、過欠流
額定電源電壓	AC220V(L-N)
額定電源頻率	45Hz~65Hz
工作電壓范圍	80V~400V
額定電流	32A,40A,50A,63A,80A(AC1)
功耗	AC max.3VA
過壓動作值設置范圍	OFF,230V~300V
欠壓動作值設置范圍	140V~210V,OFF
過壓動作延時時間	0.1s~10s
過流動作值設置范圍	1A~32A,40A,50A,63A,80A
過流動作延時時間	2s~600s
上電延時時間	2s~600s
復位延時時間	2s~900s
測量誤差	≤1%
IP等級	IP20
污染等級	3
電氣壽命	1×10?
機械壽命	1×10?
海拔高度	≤2000m
工作環境溫度	-20℃~+55℃
允許的相對濕度	≤50%(40℃)(無凝露)
存儲溫度	-35℃~+75℃
導軌標準	寬度35mm(IEC/EN60715)

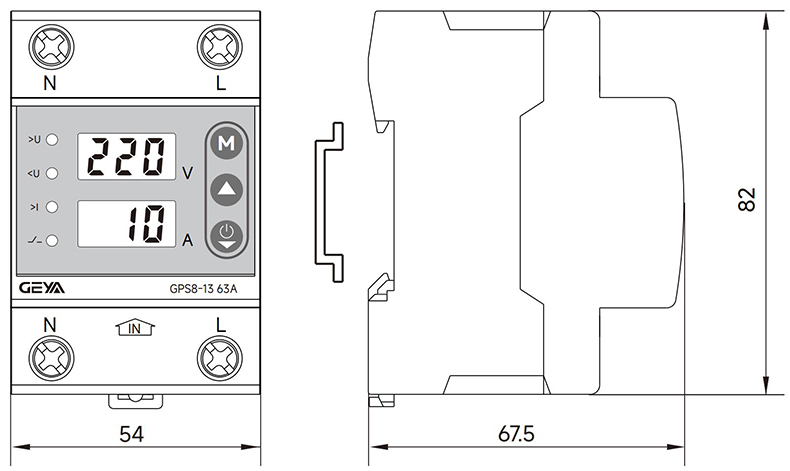

外形尺寸	82×54×68mm
產品重量	224g

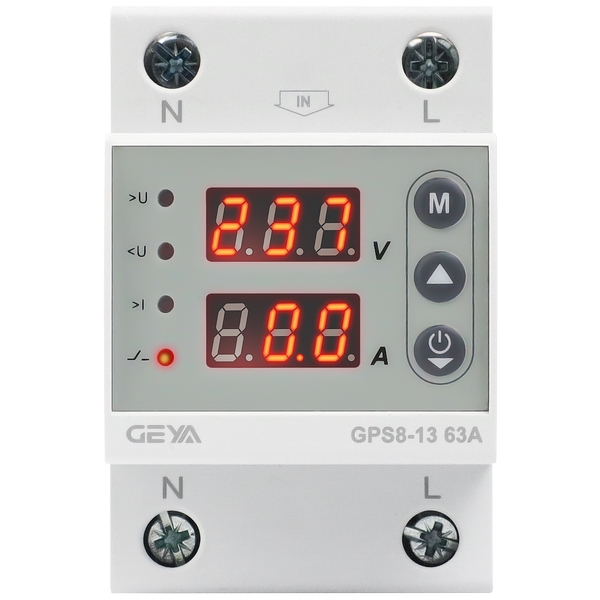

六、GPS8-13型智能數顯電壓/電流保護器的面板

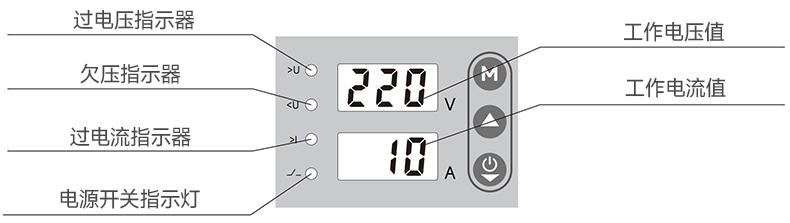

(一).面板指示


	按住該按鍵3秒后進入設置界面，修改完設置后，任意時刻可以按住該按鍵3秒后退出并保存設置。
	在設置界面時用來增加數值。
	1、在設置界面時用來減少數值。
	2、在運行界面時，按住該按鍵0.5秒可以手動打開/關閉開關。
	3、當設置關閉自動復位時，發生故障保護后，可以通過按這個按鍵復位。

(二).面板參數

1、參數設置

	設置范圍	設置步進值	出廠設置值
過壓動作值	OFF,230V~300V	1V	275V
過壓恢復值	225V~295V	1V	265V
欠壓動作值	140V~210V,OFF	1V	175V
欠壓恢復值	145V~215V	1V	180V
過/欠壓動作時間值	0.1s~10s	0.1s	0.5s
過流動作值	OFF,1A~32/40/50/63A	0.1A	32A/40/50/63A
過流動作時間值	2s~600s	1s	5s
上電延時時間	2s~600s	1s	5s
復位時間	2s~900s	1s	30s
故障復位	ON-OFF	——	ON
