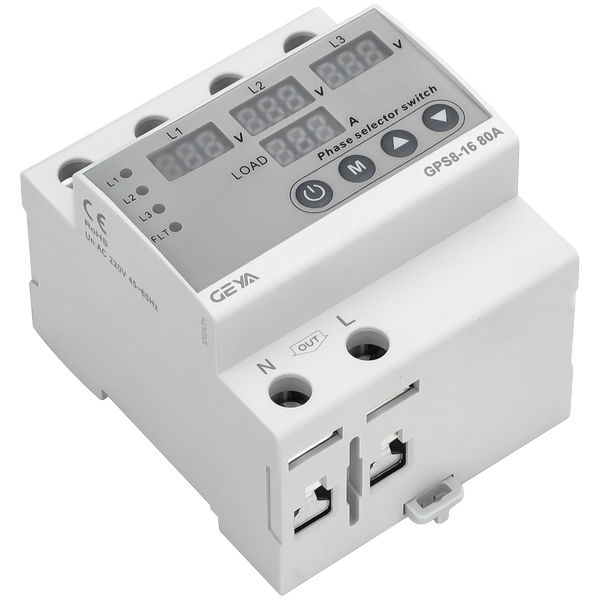

GPS8-16型相序選擇開關是低壓配電系統中常用的智能供電保護器件，整合自動換相、缺相監測、過載保護、穩壓調控等多功
能于一體，支持全參數自定義微調，可輕松適配電網波動、相位異常等復雜供電工況。設備搭載數顯可視化故障預警設計，運維操
作簡單，搭配多段可調延時保護機制，可有效解決各類三相供電故障問題，保障后端用電負載穩定、安全運行。
1、多重防護，運行可靠：
設備搭載完善的三相供電防護體系，涵蓋過壓、欠壓、過流、缺相保護功能，可實時動態監測線路供電工況。針對電網波動、相
位錯亂、負載過載等配電系統常見故障快速響應、精準處置，有效杜絕供電異常引發的設備停機、燒毀等問題，大幅提升配電系統
運行安全性。
2、參數可調，適配性強：
設備支持三相電壓保護閾值、過流保護閾值、各類延時參數精細化微調，同時可自由切換相序保護、故障自動復位功能。可根據
不同用電設備功率、不同現場工況靈活適配，兼容市面上絕大多數標準低壓配電系統，適用場景覆蓋面廣。
3、可視化監測，運維便捷：
配備高清數字顯示屏，可實時精準展示線路電壓、電流運行數據，搭配多組LED狀態指示燈，直觀反饋相位工作狀態、設備故障
類型。工作人員可快速排查供電異常問題，大幅簡化日常巡檢與故障運維流程，提升配電運維效率。
4、標準安裝，通用性高：
采用行業通用DIN導軌安裝方式，契合國標電氣安裝規范，安裝固定便捷高效。設備機身防護等級優異，可適配各類常規標準電
氣柜體，適配各類室內配電安裝場景，兼容性與通用性強。
1、精準監測，數據可靠：
采用工業級真有效值檢測技術，完美適配三相四線供電系統，電壓、電流測量誤差≤1%。可精準捕捉電網輕微波動、隱性缺相
等不易察覺的供電異常，監測數據精準穩定，為配電保護與工況調控提供可靠數據支撐。
2、智能換相，不間斷供電：
搭載智能三相相位甄別切換系統，可實時監測各相位供電狀態。當單相或兩相出現缺相、過欠壓等故障時，設備可快速無縫切換
至正常相位穩壓供電，有效避免負載斷電停機，保障設備持續穩定運行。
3、多維延時，適配性廣：
支持上電延時、故障動作延時、故障復位延時多維度獨立調節，延時調節區間寬泛、檔位精細。可根據不同設備的啟動特性、供
電防護需求靈活設置，有效緩沖供電沖擊，適配各類復雜配電工況。
4、雙模運行，操作人性化：
集成手動、自動雙運行模式，正常工況下可手動快捷啟停負載設備，也可開啟全自動智能防護運行模式。設備支持按鍵自定義參
數設置，閑置60秒自動退出設置界面，操作簡單易懂，人機交互體驗更佳。
5、防護，耐用性強：
設備前面板防護等級達IP40，接線端子防護等級為IP20，可有效抵御室內粉塵堆積、輕微接觸碰撞等干擾。機身結構穩固，電
氣與機械壽命優異，可長期穩定運行于常規室內配電環境，耐用性與可靠性出眾。
1、工業三相配電場景：
廣泛應用于工廠車間三相配電系統、自動化生產線、工業電機等核心設備，可實時監測電網工況，快速處理缺相、電網波動、相
位錯亂等常見故障，穩定工業供電質量，減少設備停機、故障損耗，保障工業生產有序開展。
2、民用商用配電場景：
適配樓宇配電、小區集中供電、商業場館等低壓配電系統，依托過欠壓、缺相、過載多重保護功能，有效穩定市電供電波動，保
護家用、商用各類電氣設備，降低用電故障風險。
3、標準電控柜體配套：
依托標準導軌安裝優勢，可無縫集成于各類自動化控制柜、電力配套柜體、智能電控設備中，作為配電系統的核心保護單元，實
現線路供電實時監測、故障防護與智能調控。
4、精密設備穩壓防護場景：
適用于精密儀器儀表、智能電控設備、高精度自動化裝置等對供電質量敏感度高的負載。通過智能換相、三相穩壓、失衡矯正等
功能，杜絕供電異常引發的設備故障、精度偏差，為精密設備提供高品質供電保障。
型號 | GPS8-16 |
產品功能 | 相序選擇開關 |
額定供電電壓 | AC220V(L1,L2,L3-N) |
額定供電頻率 | 45~65Hz |
工作電壓范圍 | 80V~400V(L1,L2,L3-N) |
額定工作電流 | 63A,80A(AC1) |
功耗 | ACmax.3VA |
過壓動作值 | OFF,230V~300V |
欠壓動作值 | 140V~210V,OFF |
過欠壓動作延時 | 0.1s~10s |
過流動作值 | 1A~63A,80A |
過流動作延時 | 2s~600s |
上電延時 | 2~600s |
復位時間 | 2~900s |
測量精度誤差 | ≤1% |
電氣壽命（AC1） | 1×10? |
機械壽命 | 1×10? |
工作環境溫度 | -20℃~+60℃ |
儲存環境溫度 | -35℃~+75℃ |
安裝方式 | 標準導軌 符合 EN/IEC 60715 |
防護等級 | 前面板 IP40 / 接線端子 IP20 |
安裝位置 | any |
過電壓類別 | Ⅲ. |
污染等級 | 2 |

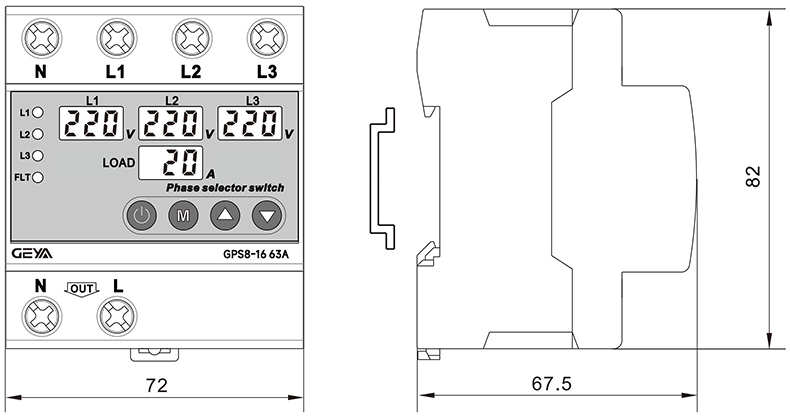

外形尺寸 | 82×72×68mm |
產品重量 | 320g |

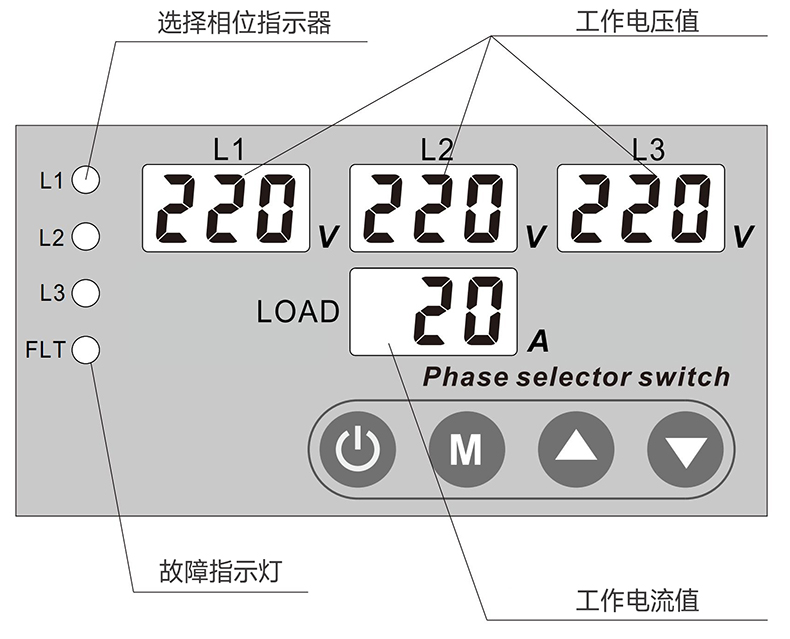

(一).面板指示
 | 可手動開啟或關閉負載。 |
 | 長按設置鍵 3 秒進入設置模式；參數修改完成后，長按 3 秒保存設置。 |
 | 參數設置時，用于數值加 / 上調。 |
 | 參數設置時，用于數值減 / 下調。 |
(二).LED指示燈說明
| LED指示燈狀態 | LED:L1/L2/L3○ |
| 本相位未選中 |
| 本相位已選中 |
| 電壓故障恢復延時中 |
| LED指示燈狀態 | LED:FLT○ |
 | 電壓正常 |
 | L1、L2、L3 三相電壓均故障 |
 | 觸點斷路故障 |
(三).參數設置
1、參數設置
參數名稱 | 調節范圍 | 步進值 | 出廠默認值 |
過壓設定值 | OFF,230V~300V | 1V | 275V |
過壓恢復值 | 225V~295V | 1V | 265V |
欠壓設定值 | 140V~210V,OFF | 1V | 175V |
欠壓恢復值 | 145V~215V | 1V | 180V |
電壓故障動作時間 | 0.1s~10s | 0.1s | 0.5s |
過流設定值 | OFF,1A~63A | 0.1A | 60A,80A |
過流動作延時 | 2s~600s | 1s | 5s |
上電延時時間 | 2s~600s | 1s | 5s |
故障復位時間 | 2s~900s | 1s | 30s |
相序保護功能 | OFF-ON | —— | OFF |
故障自動復位 | ON-OFF | —— | ON |
2、設置方式
3、手動開/關
正常運行狀態下，短按電源鍵 0.5 秒即可手動投入或切斷負載。
3、上電/復位延時
設備在上電及故障復位期間，會按照設定的延時時間進行倒計時顯示，倒計時結束后自動進入運行狀態。
4、相序故障
開啟相序保護功能后，若進線相序接線錯誤，設備將按下圖提示故障。
本產品輸入為 L1、L2、L3 三相及零線 N，輸出為火線 L 與零線 N。設備會自動選擇電壓正常的相位進行輸出供電；當任意一
相出現電壓故障時，將自動切換至電壓正常的相位。若三相電壓全部異常，故障指示燈將會點亮。
當故障復位功能開啟時，功能示意圖如下：
當故障復位功能關閉時，功能示意圖如下：

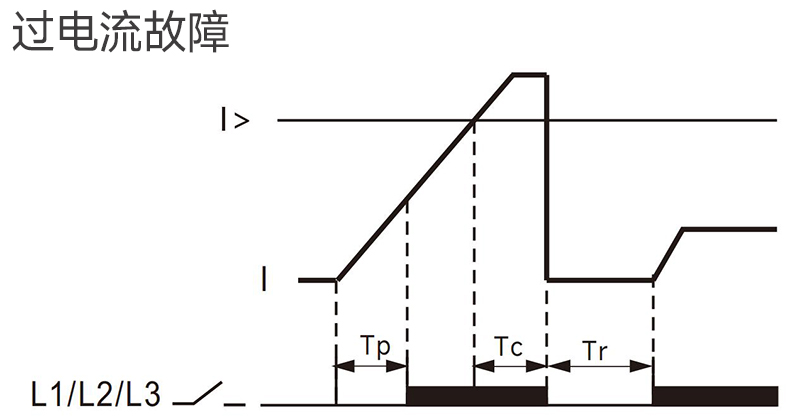

過流故障：
Tp：上電延時（2~600 秒）
Tr：復位延時時間（2~900 秒）
Tu：過 / 欠壓故障動作時間（0.1~10 秒）
Tc ：過流故障動作時間（2~600 秒）

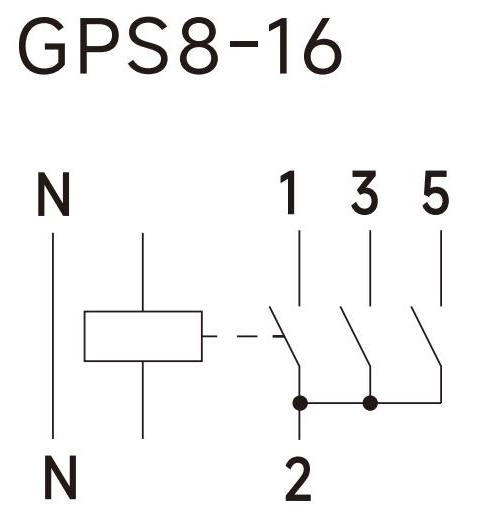

1、接線圖

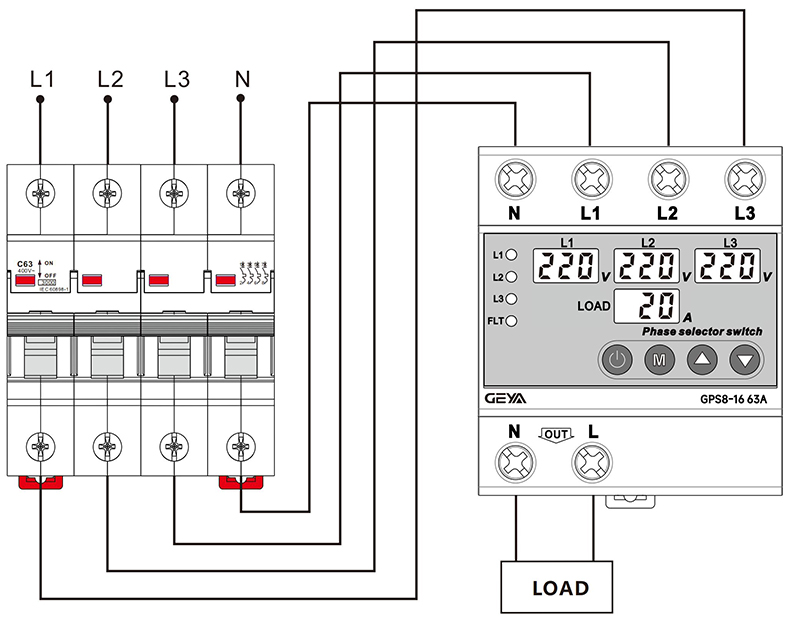

2、接線實例
