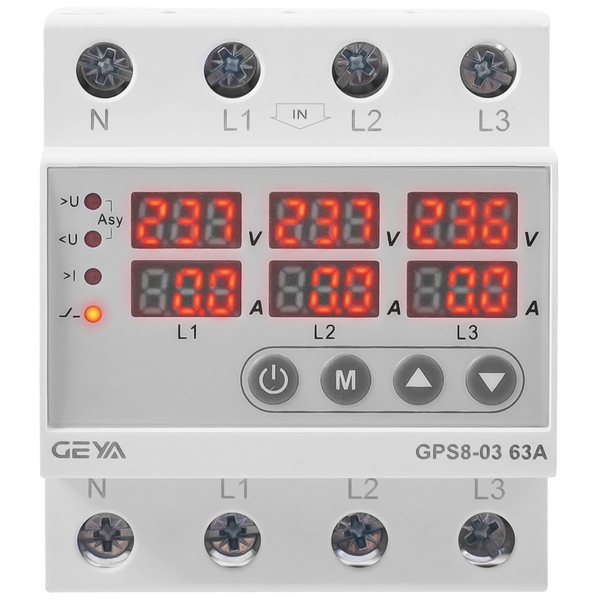

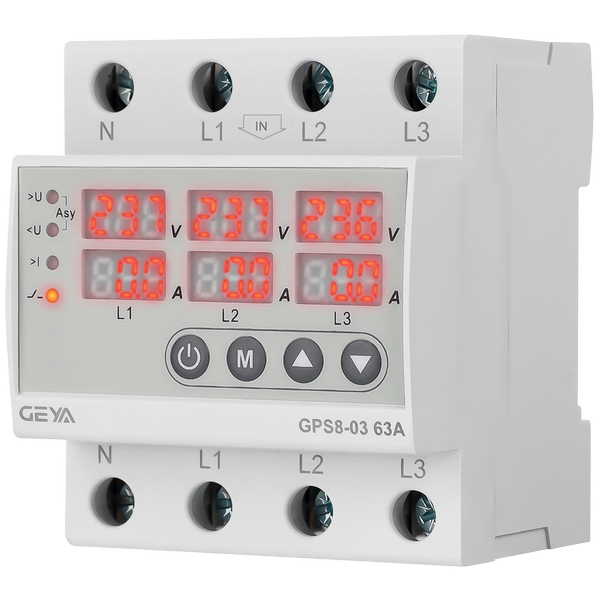

GPS8-03 型三相電壓/電流保護器

產品介紹：GPS8-03是一款三相數顯自復式電壓電流保護器，屬于三相組合式電氣保護設備，適配AC220V工況，可精準監測三相電壓、電流數據，提供過壓、欠壓、過流等多重防護，支持參數自定義調節與故障自復位，適配導軌安裝，可作為家用及小型民用場景的用電“隱形衛士”，廣泛適配各類家用電氣設備的防護需求。

所屬分類：過欠壓保護器返回上一級

價格：

促銷：

產品介紹

咨詢服務熱線：13957717877

產品概述

資料下載

相關產品

相關資訊


一、為什么選擇GPS8-03型三相電壓/電流保護器?

市面上普通保護器多采用簡易用料與基礎檢測算法，防護精度和運行穩定性不足，難以實現可靠的自動斷電保護。GPS8-03型

三相電壓/電流保護器，依托硬件配置與真有效值檢測技術，可適配復雜電壓工況，防護參數可調、容錯性強，耐用性與適配性均優

于常規經濟型產品，能穩定保障用電設備及人身安全，從源頭杜絕電氣安全隱患。

1、外觀與材質優勢：

采用開模設計，外殼選用PA6材質，區別于通用模具的劣質塑料，結構穩固且絕緣性能優良，耐用性更，適配室內電氣防護場

景，符合家用及小型民用電氣安全標準。

2、內部硬件扎實：

設備內部銅導線、接線片、繼電器均配備充足截面積，有效規避普通產品因銅材截面積不足引發的發熱、接觸不良、過載等隱

患，電氣性能穩定，可切實防范電路故障帶來的安全風險。

3、電路抗干擾性強：

搭載雙層線路板，相較于普通產品的單面板，抗電磁干擾能力大幅提升，即便在復雜用電環境下，也能保持穩定運行，避免干擾

導致的監測誤差或防護失效。

4、檢測精度更高：

采用真有效值（TRMS）算法，可精準捕捉畸變電壓波形，測量誤差≤1%；而普通產品僅采用平均值測量，檢測精準度有限，無

法有效應對電壓突變、浪涌等異常工況。

5、接線結構可靠：

采用雙匯流排布線設計，接線承載能力與運行穩定性更強，徹底解決普通產品無匯流排設計帶來的結構缺陷，保障接線安全與設

備長效運行。

6、工況適配更廣：

工作電壓可達400V，峰值支持450V，可有效應對零線斷相、電壓突變、超壓等故障工況，實現可靠的自動切斷保護；普通產品

工作電壓僅300V，防護場景大幅受限。

二、GPS8-03型三相電壓/電流保護器的特點

1、精準監測防護：

支持真有效值電壓、電流實時監測，可實現過壓、欠壓、過流、電壓不平衡、相序故障等多重防護，功能，能有效規避各類電壓

異常引發的設備損壞，兼具浪涌防護相關特性。

2、參數靈活可調：

過欠壓閾值、過流數值、動作延時、復位時長、上電延時等核心參數均可根據實際需求自定義調節，靈活適配不同用電設備的防

護要求。

3、智能運行便捷：

具備故障自復位、自動重合閘功能，同時支持手動按鍵復位與手動通斷負載，60秒無操作可自動退出設置模式，操作便捷高

效，無需頻繁手動干預，實現全自動智能控制。

4、可視化顯示清晰：

搭載數字顯示屏，可實時精準顯示電壓、電流數值，搭配LED指示燈，能直觀反饋設備故障狀態，讓設備運行情況一目了然，便

于及時排查問題。

5、適配安裝便捷：

采用標準DIN導軌安裝方式，體積小巧緊湊，可輕松適配常規電氣柜、家庭配電箱安裝，安裝位置不受限制，完美適配電氣柜配

套、家用配電改造等多種場景。

6、防護性能良好：

設備前面板防護等級達IP40，接線端子防護等級為IP20，可有效抵御灰塵、異物侵入，適配常規室內電氣使用環境，安全防護

做到位。

7、工況適應性強：

可在-20℃~+60℃的寬溫度范圍下穩定工作，適配45~65Hz工頻工況，高低溫環境適配性優良，滿足不同地域、不同環境的使

用需求。

三、GPS8-03型三相電壓/電流保護器的應用

1、家用電氣設備防護：

適用于各類家用大功率電器、家庭配電箱配電回路的過壓、欠壓、過流保護，有效規避電壓電流異常、漏電隱患導致的設備損

壞，守護家庭用電安全。

2、常規配電系統：

適配民用三相配電回路，可實時監測電壓不平衡、相序異常、過載等問題，穩定配電系統運行狀態，可作為配電系統的核心防護

器件，適配小型民用配電場景。

3、室內電氣柜配套：

依托導軌安裝優勢，可便捷集成于各類室內標準電氣柜、配電柜中，適配家庭、小型民用場所的配電防護改造，作為電氣柜核心

防護配件發揮作用。

4、復雜工況用電防護：

可有效應對電壓波形畸變、零線斷相、電壓浪涌等用電工況，適配工況波動較大的民用用電場景，實現自動斷電保護，徹底杜絕

電氣安全隱患。

四、GPS8-03型三相電壓/電流保護器的選型

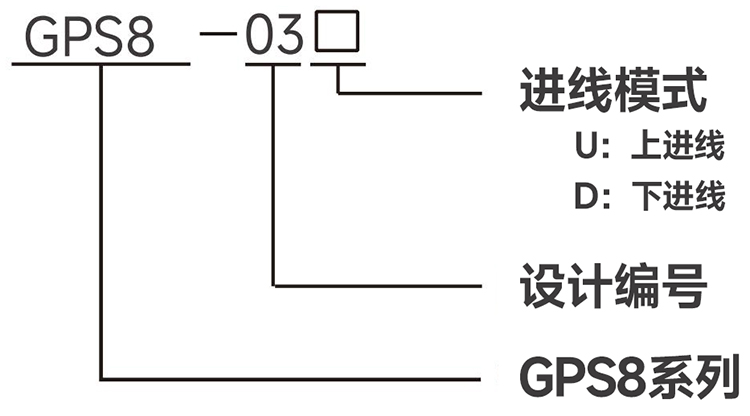

GPS8

↓

(1)

(2)

(3)

(1).GPS8系列自復式數顯電壓/電流保護器

(2).設計序號

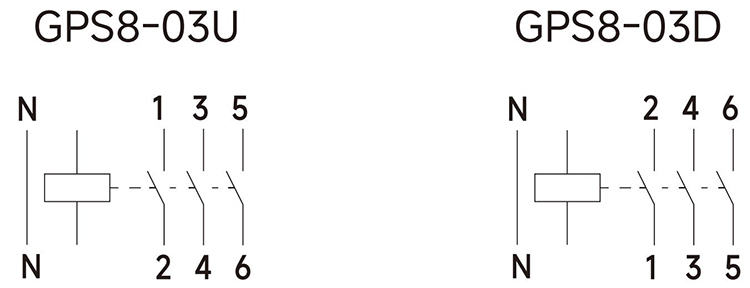

(3).接線方式：U：上進下出；D：下進上出

五、GPS8-03型三相電壓/電流保護器的技術參數

型號	GPS8-03
功能	過壓、欠壓、過流保護
額定電源電壓	AC220V（L1、L2、L3?N）
額定電源頻率	45~65Hz
工作電壓范圍	80V~400V（L1、L2、L3?N）
額定工作電流	63A、80A（AC1）
功耗	交流 3VA
過壓動作值	關閉、230V~300V
欠壓動作值	140V~210V、關閉
過 / 欠壓動作延時	0.1 秒～10 秒
過流動作值	1A~63A、80A
過流動作延時	2 秒～600 秒
電壓不平衡值	20V~99V
電壓不平衡動作時間	10 秒
上電延時	2 秒～600 秒
復位時間	2 秒～900 秒
測量誤差	≤1%
電氣壽命（AC1）	1×10?次
機械壽命	1×10?次
工作溫度	-20℃~+60℃
儲存溫度	-35℃~+75℃
安裝 / 導軌	符合 EN/IEC 60715 標準的 DIN 導軌
防護等級	面板 IP40 / 接線端子 IP20
安裝位置	任意
過壓類別	Ⅲ 類
污染等級	2 級

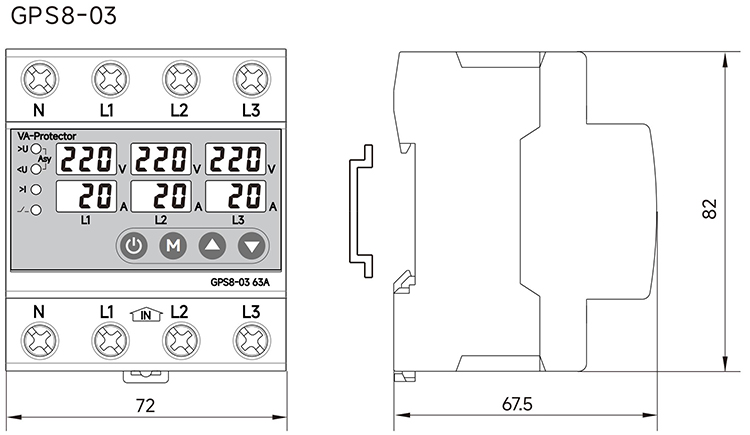

外形尺寸	82×72×68mm
重量	376 克

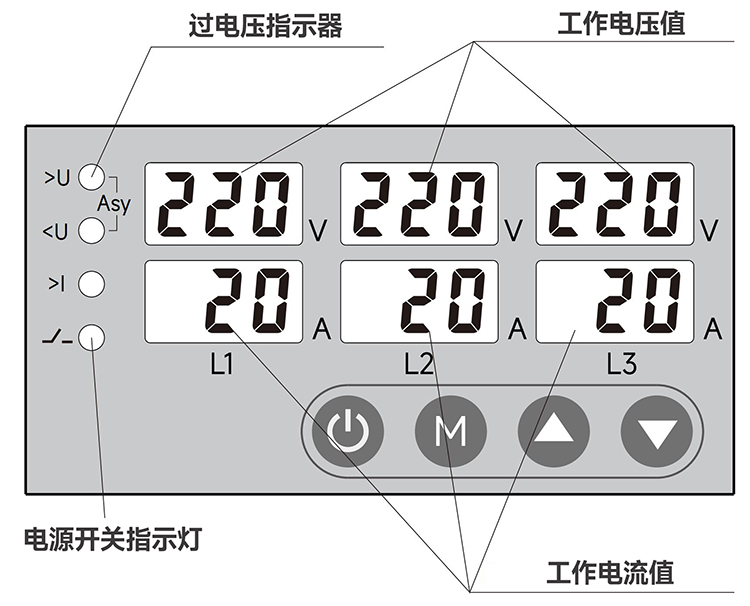

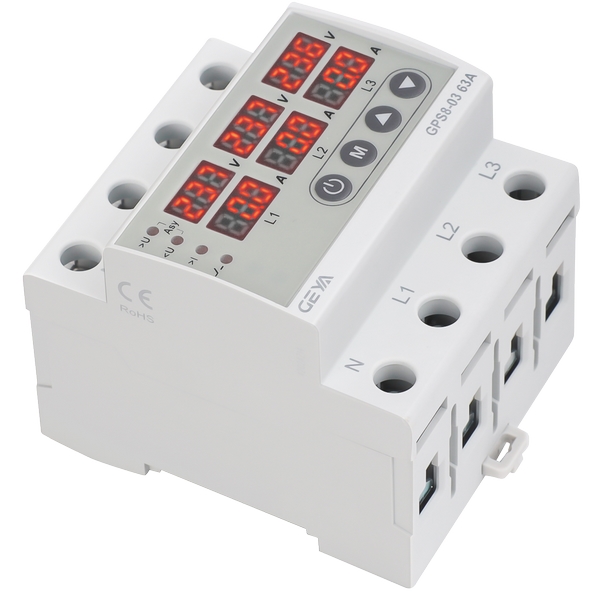

六、GPS8-03型三相電壓/電流保護器的面板與設置


	1.可用于手動打開或關閉負載。 2.如果自動故障復位功能關閉，此按鈕可用于故障發生時的手動復位。
	按住設置鍵3秒鐘以進入設置。修改設置后，按住3秒以保存設置。
	用于在設置參數時增加值。
	用于在設置參數時減小值

默認設置

參數	范圍	步長值	出廠設置

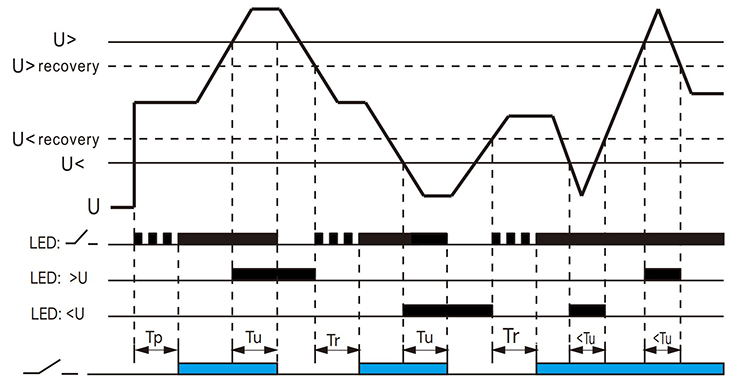

過電壓值	OFF,230V~300V	1V	275V
過電壓恢復值	225V~295V	1V	265V
欠壓值	145V~210V,OFF	1V	175V
欠壓恢復值	145V~215V	1V	180V
電壓故障動作時間	0.1s~10s	0.1s	0.5s

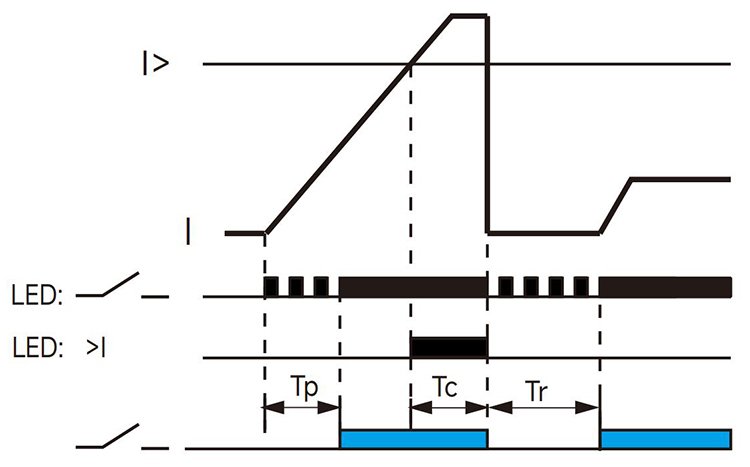

過電流值	OFF,1A~63A,80A	0.1A	60A/80A
過電流動作延遲	2s~600s	1s	5s

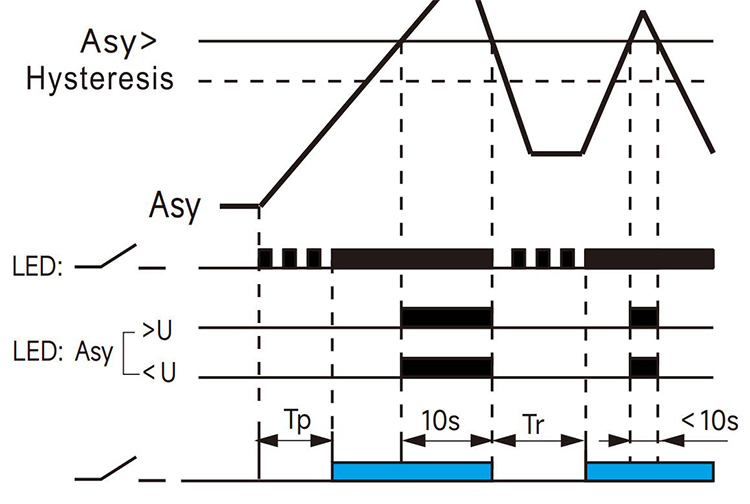

電壓不平衡值	OFF,20V~99V	1V	40V
通電延遲時間	2s~600s	1s	5s
復位時間	2s~900s	1s	30s
相序	ON-OFF	——	OFF
故障復位	ON-OFF	——	ON
