GY-AHF-PLUS有源電力濾波裝置是工業節能降耗、電網電能質量升級改造的選型。設備具備強勁的動態諧波治理與綜合電能優
化能力，可有效降低電網THD畸變率、提升系統功率因數，改善非線性負載引發的各類用電異常，幫助企業規避力調電費罰款，降
低線路損耗與設備故障率。產品工況兼容性強，支持寬頻電網適配與無上限多機并聯擴容，可適配新舊配電工程改造；搭配多樣化
安裝形式與智能運維體系，輔以完備的安全保護功能，運行低噪高效、穩定可靠，可長期保障配電系統潔凈、安全、高效運行。
1、高精度動態濾波
GY-AHF-PLUS有源電力濾波裝置支持2-50次全頻段諧波精準補償，諧波補償效率超95%，三相不平衡補償精度可達95%。專屬
中性線強化濾波設計，讓中性線濾波能力達到相線的3倍，可高效解決各類工業非線性負載帶來的復雜諧波污染問題，適配精密
化、高標準的電網治理場景。
2、高效低噪節能運行
GY-AHF-PLUS有源電力濾波裝置整機運行效率≥97%，搭載16kHz高開關頻率，可實時追蹤電網諧波動態變化，快速響應并完
成精準補償。設備運行噪音低于65dB，適配廠區、機房、室內配電等多數場景，可有效降低企業用電能耗，助力廠區綠色節能改造
與精細化用電管理。
3、出色工況適配能力
GY-AHF-PLUS有源電力濾波裝置支持無上限多臺設備并聯運行，可根據用戶負載擴容需求靈活拓展容量，適配企業產能升級、
配電系統擴容改造。同時支持45Hz-63Hz寬頻電網運行，可良好適配新能源并網、工業沖擊性負載、波動性負載等復雜工況，通用
性與適配性表現良好。
4、穩定可靠防護性能
GY-AHF-PLUS有源電力濾波裝置標配IP20防護等級，可按需定制IP54高防護規格，滿足不同環境防護需求。常規工況下可在
2000米海拔內穩定運行，高海拔區域可適配對應國標標準適配運行，環境耐受能力良好，適配各類復雜現場工況。
1、智能數字化精準控制
GY-AHF-PLUS有源電力濾波裝置采用成熟的DSP+CPLD全數字控制核心，搭配三電平拓撲技術，運算精度高、抗干擾性能優
異。可全天候實時采集、監測電網電能數據，動態自適應調整補償策略，持續輸出穩定、精準的電能治理效果。
2、一體化多功能綜合治理
GY-AHF-PLUS有源電力濾波裝置集成純諧波補償、諧波+三相不平衡復合補償兩種工作模式，一機即可同步解決電網諧波超
標、電壓失衡、功率因數偏低等多重電能質量缺陷，簡化配電改造方案，減少設備冗余投入，有效降低項目成本與后期運維壓力。
3、安全防護體系
GY-AHF-PLUS有源電力濾波裝置配備軟硬件雙重過流、電網過欠壓、過溫、短路、缺相等多重保護功能，構建全維度安全防護
體系，可及時規避電網異常與設備故障風險，保障設備長期連續、安全穩定運行。
4、智能化遠程運維管控
GY-AHF-PLUS有源電力濾波裝置標配雙RS485通訊接口，支持WiFi功能拓展，可無縫對接智能配電管理系統，實現電能數據實
時監測、設備遠程調控、故障智能溯源與數據分析，適配當下配電系統智能化、數字化升級的發展需求。
5、多樣化靈活安裝布局
GY-AHF-PLUS有源電力濾波裝置分為機架式與壁掛式兩種結構機型，機架式采用后進線設計，適配標準機柜安裝；壁掛式采用
上進線設計，適配墻面零散安裝場景，可靈活適配不同機房、配電室的空間布局與施工需求。
6、優良的環境適應性能
GY-AHF-PLUS有源電力濾波裝置具備良好的耐濕熱、抗老化、抗電磁干擾能力，可適配絕大多數工業、民用溫濕度工況環境，
電磁兼容指標符合行業標準，可在復雜電磁干擾場景下持續穩定工作。
1、智能制造業
針對生產車間焊接設備、變頻設備、自動化產線等沖擊性非線性負載，可精準治理諧波超標、功率因數偏低、電壓波動等問題，
穩定生產設備運行工況，保障產線連續高效運轉，滿足工廠電能質量升級改造需求。
2、數據中心
適配機房精密供電系統，可動態濾除電網雜波與諧波干擾，大幅降低電網THD畸變率，優化整體供電品質與用電效率，有效保
障服務器、UPS、精密機柜等核心設備穩定運行，滿足數據中心可靠、高精度的供電標準。
3、半導體行業
針對半導體精密機臺、自動化生產設備運行產生的諧波畸變、電壓擾動等問題，可快速凈化電網、穩定供電參數，改善UPS供電
異常隱患，杜絕設備停機、報錯、工藝偏差等故障，適配高精尖行業的純凈用電要求。
4、新能源并網
適配光伏低壓并網等新能源發電項目，可有效優化并網端功率因數，治理并網諧波污染，解決新能源并網電能質量不達標、力調
電費罰款等痛點，大幅提升并網供電穩定性與合規性，助力新能源電網提質改造。
5、農網臺區
針對農村電網線路長、末端壓降大、電壓波動、三相不平衡、諧波雜亂等典型問題，可實現穩壓調壓、諧波治理、能耗優化一體
化整改，有效提升農網臺區供電質量與供電穩定性，滿足基層電網升級改造與供電考核標準。
6、石油石化行業
針對抽油機、大型工控、變頻驅動等重工設備運行產生的持續性諧波污染與電壓擾動，可精準濾除諧波、凈化配電系統，避免電
網紊亂引發的設備誤動作、停機故障，適配石油石化行業高負荷、高干擾的復雜工況，保障生產連續穩定運行。

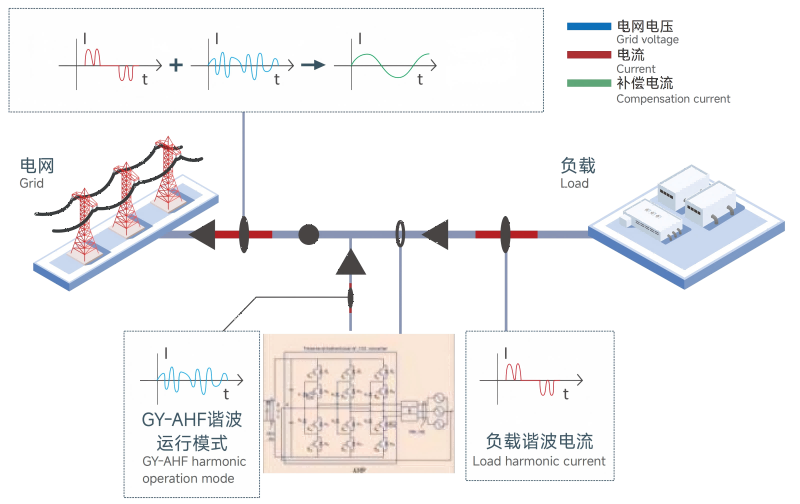

有源電力濾波裝置-高配機型（GY-AHF-PLUS）的工作原理是將電壓源變流器通過濾波器并聯在電網上，通過實時檢測負載的電
流，基于指定次諧波電流檢測算法將諧波電流逐次分離，按照設定的濾波百分比生成控制信號，驅動IGBT輸出與負載諧波電流幅值
相同相位相反的補償電流，實現諧波補償功能。同時，裝置中性線零序電流濾波能力可達相線三倍，EMC電磁兼容性能更優，穩定
性更好。
機型 | 220V | 380V |
海拔高度 | <2000m,2000米以上按照GB/T3859 . 2降額使用 | |
環境溫度 | - 10~+50℃(40℃以上降容不超過30%) | |
相對濕度 | ≤90%,月低溫度25℃表面無凝露 | |
污穢等級 | Ⅲ級以下 | |
工作電壓 | AC220V(-20%~+20%) | 380V(-20%~+20%) |
工作頻率 | 50Hz/60Hz(45Hz～63Hz) | |
額定補償容量 | 100A、150A | |
電網結構 | 三相三線 ， 三相四線 | |
并聯臺數 | 不限 | |
整機效率 | ≥97% | |
開關頻率 | 16kHz | |
功能選擇 | 諧波補償、諧波補償+三相不平衡補償 | |
電流諧波補償能力 | 電 流 諧 波 補 償 ≥ 9 5 % | |
電流諧波補償范圍 | 2～50次，單次補償率可調 | |
不平衡補償能力 | 補償后不平衡度≤5% | |
全響應時間 | <40ms | |
噪音 | ≤65dB | |
通訊方式 | 2路RS485通信接口(支持Wi - Fi) | |
保護功能 | 過載、軟/硬件過流、電網過欠壓、電網電壓不平衡、電源故障、過溫、 頻率異常、短路保護、諧振保護等 | |
過載能力 | 額定1.2倍過載60秒 | |
安裝方式 | 機架/壁掛 | |
進線方式 | 后進線(機架式)、上進線(壁掛式) | |
防護等級 | IP20(IP54可定制) | |
中性線濾波能力 | 中性線濾波能力為相濾波能力的3倍 | |
冷卻方式 | 強制風冷 | |
電磁兼容 | EMC電磁兼容RE、CE項目滿足Class A測試標準 | |
