GY-AHF有源電力濾波裝置具有多國權威資質認證，跨境項目適配度高；作為市面熱門廠區電能優化設備，治理指標合規達標、后
期運維成本低廉，可一站式解決電網諧波畸變、三相電壓不平衡、功率因數偏低、線路無功損耗偏大等常見配電問題，幫助企業規
避力調電費罰款、精密用電設備宕機故障，適配新建廠區配電配套、老舊配電室電能升級改造全類型項目。
1.治理效能穩定：
專業工業諧波治理設備，電流諧波綜合補償率超95%，治理后三相不平衡度低于5%，設備全響應時長＜40ms，動態調控響應迅
速，適配變頻器、焊接設備、變頻機組等非線性波動負荷，有效壓降配電系統電流諧波畸變率THDi，合規滿足國標用電標準。
2.全域適配性強：
通用型低壓有源濾波設備，覆蓋220V-800V全主流配電電壓等級，兼容50Hz/60Hz工頻電網，適配三相三線、三相四線兩類電網架
構，設備并聯臺數無數量限制，可靈活擴容，適配光伏并網、工礦生產、民用配電多場景電能整改作業。
3.節能靜音運行：
節能型一體化電能質量優化裝置，整機運行效率≥97%，能耗損耗低；設備運行噪音可控，常規工況噪音≤60dB，高壓工況機型
噪音≤65dB，契合廠房、機房靜音配電標準，有效降低配電線路無功發熱損耗。
4.定制供貨便捷：
廠家直供有源濾波無功補償一體機，廠家具備成熟OEM、ODM定制代工能力，產品符合海內外電能質量核驗標準，跨境供貨無障
礙；可按需定制IP防護等級，按需匹配政企專項工程、海外項目專屬配電定制需求。
5.全周期成本可控：
標準化模塊化諧波治理結構，拆裝檢修便捷，支持多機并聯擴容升級，改造無需改動原有配電柜體與線路，適配老舊配電室低成
本電能升級，后期運維工作量少，有效降低企業長期用電運維開支。
1.智能控制架構：
搭載DSP+CPLD雙核心全數字控制系統，采用行業通用三電平拓撲工藝，搭配高精度諧波識別算法與閉環PWM調控策略，精準甄別
2-50次分次諧波，適配復雜波動電網智能電能調控。
2.工業結構設計耐用：
支持機架式、壁掛式雙安裝模塊化機身，多模塊可并聯組網，占地體積小巧；采用獨立風道+獨立板倉分體結構，防塵、散熱、
絕緣性能優異，適配粉塵、溫差大等工業惡劣配電工況。
3.多級電氣防護完備：
集成一體化電網安全防護體系，具備過載保護、軟硬件雙重過流保護、電網過欠壓、電壓不平衡、短路、頻率異常、電源故障等
防護功能，支持1.2倍額定電流過載60s穩定運行，規避諧波引發配電故障停機。
4.治理模式自由可選：
多功能一體化電能補償設備，支持純諧波濾除、諧波治理+三相不平衡協同補償兩種工作模式，2-50次分次諧波補償參數可獨立
微調，匹配不同行業差異化電能治理驗收標準。
5.高低環境適配廣泛：
適配多場景戶外廠區配電使用，標準工作環境溫度-10℃~+50℃，海拔2000m以內可滿負荷運行，高海拔、超高溫環境可合規降額
使用，設備防潮防凝露，適配農網、野外工礦戶外配電臺區使用。
6.智能互聯拓展性強：
賦能物聯網智能電能治理，標配2路RS485通訊接口，兼容WiFi無線聯網功能，可遠程在線監測諧波數值、功率因數、電網電壓等
運行參數，雙安裝方式適配各類配電室布局安裝。
1.智能制造行業：
適配汽車制造、機械加工全域廠區，針對車身焊裝、沖壓車間沖擊性負荷，優化廠區無功功率、提升功率因數，消除焊機、變頻
設備諧波干擾，穩定車間配電質量，助力企業減免力調電費罰款。
2.半導體行業：
精密無塵車間適配電能整改設備，治理自動化生產機臺非線性負荷諧波畸變，壓降電網電壓諧波畸變率THDu，保障光刻機、精密
檢測儀器不間斷平穩運行，有效降低精密設備故障宕機概率。
3.數據中心行業：
IDC機房適配有源濾波裝置，治理精密空調變頻壓縮機諧波損耗，優化機房整機功率因數，減少配電線路發熱損耗，提升機房用
電能效，適配大中型數據中心常態化電能運維管控。
4.新能源并網項目：
光伏并網適配濾波治理設備，適配分布式、集中式光伏電站并網場景，優化并網點功率因數，抑制并網逆變器諧波污染，提升電
網新能源消納能力，規避光伏場站并網用電考核罰款。
5.農網臺區場景：
鄉村配電臺區適配電能優化設備，解決分布式戶用光伏連片接入引發的過電壓、三相電壓失衡問題，精準穩壓調控臺區電壓，整
治臺區諧波污染，保障鄉村充電樁、民用及小微企業用電穩定安全。
6.石油開采行業：
690V野外工礦適配諧波治理裝置，適配油田抽油機變頻往復作業工況，消除設備變頻諧波干擾，杜絕抽油機誤動作、無故停機問
題，治理后電網電流畸變率符合國標GB/T 14549標準，適配野外惡劣工礦配電環境。

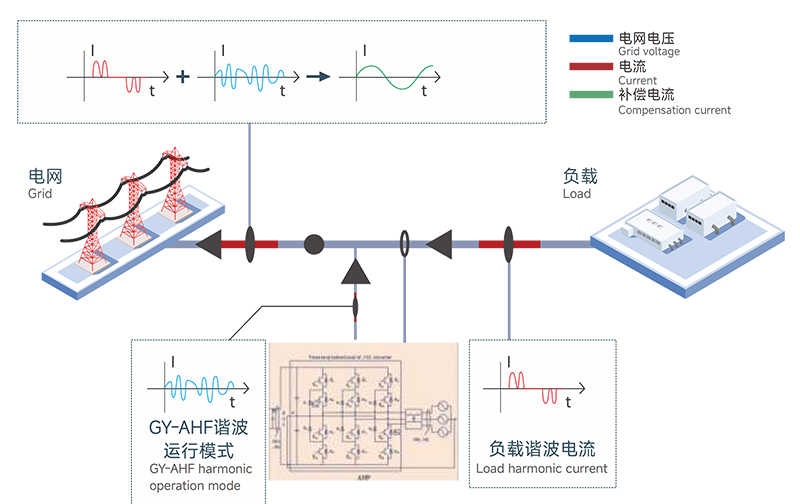

有源電力濾波裝置（GY-AHF）的工作原理是實時檢測負載電流，基于指定次諧波電流檢測算法將諧波電流逐次分離，按照設定的
濾波百分比生成控制信號，驅動 IGBT 輸出與負載諧波電流幅值相同相位相反的補償電流，實現諧波補償功能。
機型 | 220V | 220V | 380V | 500V | 690V | 800V |
海拔高度 | <2000m,2000米以上按照GB/T3859 . 2降額使用 | |||||
環境溫度 | - 10~+50℃(40℃以上降容不超過30%) | |||||
相對濕度 | ≤90%,月低溫度25℃表面無凝露 | |||||
污穢等級 | Ⅲ級以下 | |||||
| 工作電壓 | AC220V (-20%~+20%) | AC220V | AC380V | AC500V | AC690V | AC800V |
工作頻率 | 50Hz/60Hz(45Hz～63Hz) | |||||
額定補償容量 | 25A | 7/15/25/50/75/100/150/200A | 100A | 100A | ||
電網結構 | L/N | 三相三線，三相四線 | 三相三線 | |||
并聯臺數 | 不限 | |||||
整機效率 | ≥97% | |||||
開關頻率 | 16kHz | 12.8kHz | ||||
功能選擇 | 諧波補償 | 諧波補償、諧波補償+三相不平衡補償 | 諧波補償 | |||
電流諧波補償范圍 | 2～50次，單次補償率可調 | |||||
電流諧波補償能力 | 電流諧波補償≥95% | |||||
不平衡補償能力 | 補償后不平衡度≤5% | |||||
全響應時間 | <40ms | |||||
噪音 | ≤60dB | ≤65dB | ≤65dB | |||
通訊方式 | 2路RS485通信接口(支持Wi - Fi) | |||||
保護功能 | 過載、軟/硬件過流、電網過欠壓、電網電壓不平衡、電源故障、過溫、頻率異常、短路保護等 | |||||
過載能力 | 額定1.2倍過載60秒 | |||||

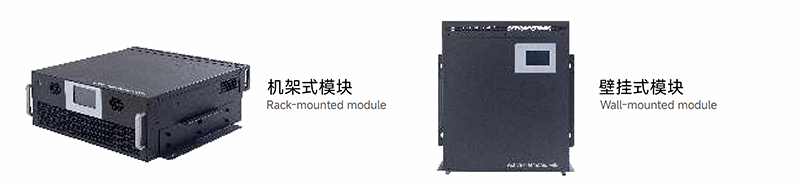

安裝方式 | 機架/壁掛 | |||||
進線方式 | 后進線(機架式)、上進線(壁掛式) | |||||
防護等級 | IP20(IP54可定制) | |||||
