在智能制造、新能源并網、數據中心、工礦開采等主流用電場景中，變頻器、UPS電源、精密生產設備等非線性負載的大規模應
用，易引發電網諧波畸變、功率因數偏低、三相電壓失衡等電能質量問題，進而導致設備頻繁故障、線路損耗加劇、企業產生力調

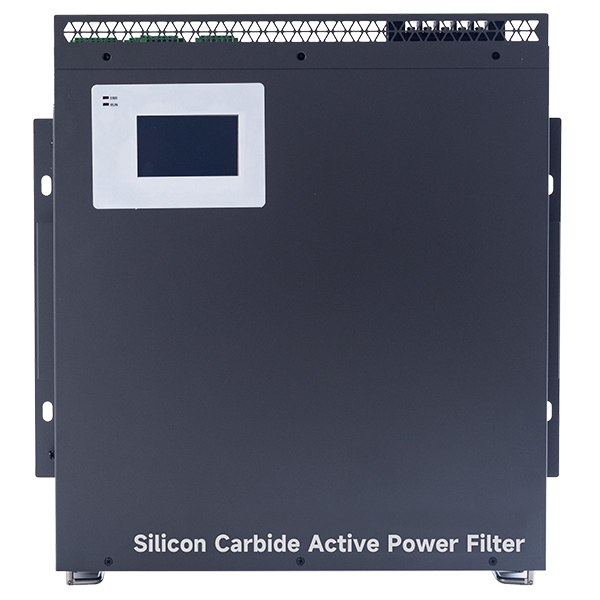

電費罰款等經營隱患。GY-AHF-SiC碳化硅APF有源濾波裝置搭載碳化硅電力電子技術，屬于行業主流主動式電能質量治理設備，憑借
高精度動態補償、速響應、運行穩定等核心特性，可系統性解決各類電網污染難題，助力企業實現電網提質增效、節能降本，完美
適配工業存量配電改造與新建配電工程項目。
1、高精度補償，諧波治理效果優異：
作為專業動態諧波濾除設備，支持2-50次諧波單次獨立可調精準補償，電流諧波補償率可達95%，能夠降低電網THD諧波畸變率。
同時可精準矯正三相電力失衡問題，補償后電網不平衡度控制在5%以內，凈化電網波形，有效改善非線性負載造成的電網污染狀
況。
2、速響應運行，高效節能降耗：
設備全響應時間低于40ms，搭配30kHz高開關頻率，可實時動態監測并追蹤電網電能波動，實現毫秒級動態補償，完美適配電網
瞬時負荷頻繁變化的工況。設備整機運行效率超97%，可有效降低配電線路能耗損耗，助力企業落實綠色用電、節能降耗需求，貼合
雙碳目標下的電能治理行業標準。
3、適配場景廣泛，工況兼容性出眾：
設備工作電壓可耐受±20%大范圍波動，兼容50Hz、60Hz主流電網頻率，可在10-50℃環境溫度、2000米海拔范圍內穩定運行。適
配三三線、三四線通用電網結構，支持多臺設備并聯擴容，可滿足大負荷、復雜化配電系統的治理需求，適配各類新舊電網改造及
新建配電項目。
4、多重防護機制，設備運行穩定：
內置過載、軟硬件過流、電網過欠壓、電壓不平衡、電源開路、過溫、頻率異常、短路、諧振保護等防護功能，可有效抵御電網
異常波動對設備的損傷，大幅降低設備誤動作、停機故障概率，保障整套配電系統長期安全、穩定、連續運行。
5、安裝方式靈活，智能管控便捷：

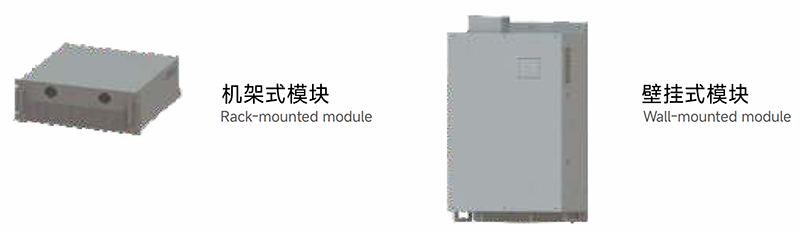

區分機架式后進線、壁掛式上進線兩種標準化安裝形式，可適配不同機房場地與柜體布局需求。設備標配RS485通訊接口，支持
WiFi無線連接，可實現設備運行數據實時監測、遠程調控，智能化運維屬性。
1、模塊化結構設計，安裝運維高效便捷：
采用行業標準化機架、壁掛模塊化結構，機身設計緊湊、占地面積小，可適配各類低壓配電柜裝配場景。設備安裝靈活度高，適
配存量電網改造、新建工程項目等不同場景，后期檢修、故障維護、設備擴容操作簡單，有效降低企業運維成本與人力投入。
2、低噪強制散熱，環境適配性良好：
采用穩定可靠的強制風冷散熱模式，散熱效率均勻、散熱效果穩定，可保障設備長時間高負荷運行。設備運行噪音低于65dB，噪
音控制優異，可適配生產車間、機房、臺區等各類室內用電場景，無噪音污染問題。
3、中性線承載強勁，適配復雜負載：
設備中性線濾波能力可達常規相濾波能力的3倍，可針對性解決三相負載不均衡引發的中性線電流過載、線路發熱等問題，完美
適配負載復雜、工況多變的配電系統。
4、電磁兼容合規，抗干擾能力強：
嚴格遵循EMC電磁兼容規范，順利通過Class A權威測試認證。設備自身抗電磁干擾性能優異，運行過程中無電磁輻射外泄，不會
干擾周邊精密設備，可滿足半導體、高端精密制造等高標準用電場景的使用要求。
5、防護等級可定制，適配惡劣工況：
設備基礎防護等級為IP20，可根據用戶實際場景需求，定制升級IP54防護等級，能夠有效適配戶外作業、高粉塵、多油污等惡劣
工況，大幅拓寬設備適用范圍，提升復雜環境運行可靠性。
1、智能制造業：
廣泛適配汽車車身裝焊、機械加工等存在沖擊性、非線性負載的生產車間，可動態優化電網功率因數、穩定供電電壓與電流質
量，有效規避功率因數不達標導致的力調電費罰款，徹底解決工業生產常見的諧波污染、電網波動問題，保障生產線設備連續穩定
運行，助力工廠實現電能質量提質增效。
2、半導體行業：
針對半導體精密生產車間機臺設備運行產生的非線性諧波、電壓畸變等問題，可快速濾除電網雜波、修正電壓波形，將電網THD
畸變率嚴控在行業標準范圍內，有效杜絕諧波引發的UPS供電異常、精密機臺停機、生產精度偏差等故障，為高端精密制造提供純
凈、穩定、合規的供電環境。
3、數據中心：
針對數據中心UPS電源、服務器、精密機柜等設備產生的高頻諧波污染，可高效治理配電系統電能質量亂象，大幅降低電網諧波
畸變率，優化供電穩定性與電能利用效率，有效解決數據中心高頻能耗損耗、電網波動等痛點，保障機房核心設備7×24小時不間斷
安全穩定運行。
4、新能源并網領域：
適配光伏并網等各類新能源發電項目，針對性解決新能源低壓并網場景中功率因數不達標、并網諧波超標、線路損耗過大等行業
痛點，有效規避電網考核罰款，降低電路電流與傳輸能耗，優化新能源并網供電品質，適配新能源電網智能化、標準化治理需求。
5、農網臺區領域：
精準適配農村電網末端改造場景，可有效治理農網長距離供電引發的末端電壓偏移、三相電壓不平衡、供電不穩等問題，精準將
電壓穩壓至標準工況區間，實現農網節能降耗，滿足國家農網電能質量考核標準，是鄉村電網提質改造的優選設備。
6、石油開采行業：
針對石油開采抽油機等大功率工礦設備運行產生的諧波電流、電網污染問題，可持續高效抑制諧波干擾，解決諧波引發的設備誤
動作、非正常停機、設備損耗加劇等故障，保障開采設備連續常態化作業，完美適配重工業高負荷、高干擾的惡劣配電工況。
碳化硅有源電力濾波裝置（GY-AHF-SiC）以碳化硅功率器件為核心，將電壓源變流器通過濾波器并聯在電網上，其工作原理是
實時檢測負載電流，基于指定次諧波電流檢測算法將諧波電流逐次分離，按照設定的濾波百分比生成控制信號，驅動IGBT輸出與負
載諧波電流幅值相同相位相反的補償電流，實現諧波補償功能。同時，裝置峰值效率達98.5%以上，單柜可容納8臺模塊，容量可達
1200A，安裝維護方便。
機型 | 220V | 380V |
海 拔 高 度 | <2000m,2000米以上按照GB/T3859 . 2降額使用 | |
環 境 溫 度 | - 10~+50℃(40℃以上降容不超過30%) | |
相對濕度 | ≤90%,月低溫度25℃表面無凝露 | |
污穢等級 | Ⅲ級以下 | |
工作電壓 | AC220V(-20%~+20%) | 380V(-20%~+20%) |
工作頻率 | 50Hz/60Hz(45Hz～63Hz) | |
額定補償容量 | 100A、150A | |
電網結構 | 三相三線 ， 三相四線 | |
并聯臺數 | 不限 | |
整機效率 | ≥97% | |
開關頻率 | 30kHz | |
功 能 選 擇 | 諧波補償、諧波補償+三相不平衡補償 | |
電流諧波補償能力 | 電流諧波補償≥95% | |
電流諧波補償范圍 | 2～50次，單次補償率可調 | |
不平衡補償能力 | 補償后不平衡度≤5% | |
全響應時間 | <40ms | |
噪音 | ≤65dB | |
通訊方式 | 2路RS485通信接口(支持Wi - Fi) | |
| 保護功能 | 過載、軟/硬件過流、電網過欠壓、電網電壓不平衡、電源故障、過溫、 頻率異常、短路保護、諧振保護等 | |
過載能力 | 額定1.2倍過載60秒 | |
安裝方式 | 機架/壁掛 | |
進線方式 | 后進線(機架式)、上進線(壁掛式) | |
防護等級 | IP20(IP54可定制) | |
中性線濾波能力 | 中性線濾波能力為相濾波能力的3倍 | |
冷卻方式 | 強制風冷 | |
電磁兼容 | EMC電磁兼容RE、CE項目滿足Class A測試標準 | |
