一、為什么選擇GY-AHF-cabinet有源電力濾波裝置整柜？
GY-AHF-cabinet有源電力濾波裝置 整柜具備較好的工況適配性與綜合實用性，是工業電網電能質量優化的選型。產品全系通過
CCC、CE、SAA、SEMKO、TUV、EN等多項國內外權威認證，符合歐洲、中東等多國電網質量標準，可滿足國內工礦項目、新能源并網
工程及跨境配電項目的合規使用要求。設備可高效抑制電網諧波畸變、動態提升功率因數，有效解決變頻設備、沖擊性負荷帶來的
電能損耗問題，幫助企業規避力調電費罰款，降低線路損耗與電氣設備故障率。搭配模塊化并聯架構與獨立風道散熱結構，設備占
地面積小、運維簡便、響應速度靈敏，可穩定適配各類間歇性、波動性工業負載；同時支持IP54防護等級定制，可提供OEM、ODM定
制化研發代工服務，精準解決各行業電網諧波超標、電壓波動、三相失衡等電能質量痛點問題。
1.智能數控體系：
設備搭載行業成熟的DSP+CPLD全數字控制核心，搭配三電平拓?fù)浼夹g(shù)、高精度諧波檢測算法與智能PWM調控策略，可毫秒級精準
采集、分析電網諧波信號，實現動態精準濾波。核心控制方案成熟穩定，是智能電網電能治理領域的主流配置，有效提升設備調控
精度與運行穩定性。
2.工業級穩定運行性能：
采用獨立風道與獨立板倉一體化雙層防護結構，防塵散熱性能優異，可適配復雜工業惡劣工況。設備支持額定工況1.2倍過載60
秒短時運行，搭載全套電網異常防護機制，可有效抵御電網波動、負荷突變、電壓異常等各類工況問題，保障配電系統長期不間斷
穩定運行。
3.高效節能降耗優勢：
設備整機運行效率可達97%以上，全系統動態響應時間小于40ms，可快速追蹤負荷動態變化，實時完成諧波治理與無功功率優
化。有效降低配電系統無效能耗、線路發熱損耗，減少電力資源浪費，助力企業完成節能改造、降本增效，適配各類工業節能、新
能源降耗項目落地需求。
4.全工況全域適配能力：
產品電壓覆蓋220V-800V全系列等級，兼容50Hz/60Hz通用電網頻率，支持2-50次全頻段諧波精準補償，同時適配三相三線、三相
四線兩大主流電網結構。可廣泛適配光伏并網、工業變頻設備、精密機房、城鄉農網臺區等各類配電場景，通用性能出色。
5.模塊化安裝運維便捷：
采用標準化模塊化設計，支持多模塊自由并聯擴容，設備集成度高、體積小巧，可有效節省配電室安裝空間。支持上進線、下進
線雙向接線方式，搭配立式落地安裝形式，適配各類標準配電柜體布局。后期設備檢修、模塊更換操作簡單，大幅降低設備運維難
度與后期使用成本。
二、GY-AHF-cabinet有源電力濾波裝置 整柜的主要特點
1. 雙模式靈活補償設計：
設備內置兩種治理工作模式，可按需切換純諧波濾除、諧波治理+三相不平衡綜合治理模式，能夠根據現場電網諧波污染程度、
三相電壓失衡狀況精準匹配治理方案，針對性解決各類電能質量缺陷，滿足差異化、個性化的電網治理需求。
2.高精準諧波補償性能：
設備電流諧波補償率可達95%以上，復合治理模式下可將電網三相不平衡度控制在5%以內，降低電網電壓諧波畸變率THDu與電流
諧波畸變率THDi，有效凈化電網電能質量，各項指標符合國家電能質量考核標準，治理效果較為。
3.安全防護體系：
設備集成多重安全保護功能，涵蓋過載保護、軟硬件過流保護、電網過欠壓保護、電壓不平衡保護、超溫保護、頻率異常保護、
短路保護等。守護設備本體、配電系統及后端用電設備安全運行，有效規避、阻斷電網故障擴散，提升系統運行安全性。
4.智能化遠程運維管理：
標配2路RS485工業通訊接口，支持WiFi無線功能拓展，可無縫對接電力監控平臺。實現設備運行數據實時采集、遠程在線監測、
參數遠程調試及故障提前預警，適配智能電網、無人值守機房的智能化、數字化運維需求，大幅提升設備管理效率。
5.寬溫域環境適配特性：
設備工作溫度區間為-10℃至+50℃，40℃以上高溫環境下容量降容不超過30%，環境耐受性能優異。可穩定適配工業高溫機房、
戶外配電房、城鄉農網臺區等復雜工況環境，實現全天候、全時段穩定運行。
三、GY-AHF-cabinet有源電力濾波裝置 整柜的應用領域
1. 智能制造行業：
廣泛適用于商用車制造、機械加工、鈑金焊接等生產車間，針對沖壓、焊接、變頻設備產生的沖擊性負荷，可有效解決功率因數
偏低、電網諧波超標等問題，快速優化電網運行參數，提升系統功率因數，規避企業力調電費罰款，保障生產線連續穩定運行，是
智能制造車間常用的電能質量治理設備。
2.半導體精密制造行業：
適配半導體芯片、精密電子元器件生產車間，可高效濾除精密機臺運行產生的高頻諧波，大幅降低UPS供電系統電壓畸變率，杜
絕諧波干擾引發的設備宕機、加工精度偏差等問題，為精密生產提供純凈、穩定的供電保障。
3.大數據數據中心：
針對機房精密空調、變頻制冷機組等設備運行產生的持續性諧波，可快速凈化電網、大幅降低THDi數值，有效減少配電系統無功
損耗與線路發熱，提升機房整體用電效率，保障數據中心7×24小時不間斷、高穩定供電運行。
4.新能源光伏并網場景：
適配集中式光伏電站、分布式光伏及風電并網發電項目，可有效治理新能源發電間歇性、波動性帶來的電網諧波、功率因數不達
標等問題，優化并網電能質量，規避并網考核電費罰款，提升電網新能源消納能力，適配各類新能源并網改造工程。
5.城鄉農網臺區：
針對性解決鄉村臺區分布式光伏集中接入、單相負荷分布不均引發的電壓偏高、電壓偏低、三相電壓不平衡及諧波污染等典型電
網問題，精準穩壓衡壓、凈化電能，規范農網供電指標，保障鄉村工業生產、居民生活用電的安全與穩定。
6.石油化工開采行業：
適配石油開采、化工生產等重工業嚴苛工況，可高效治理抽油機、變頻化工設備運行產生的諧波電流，消除諧波引發的設備誤動
作、非正常停機等故障，穩定工礦配電系統運行狀態，適配重工業設備連續作業的高標準用電需求。

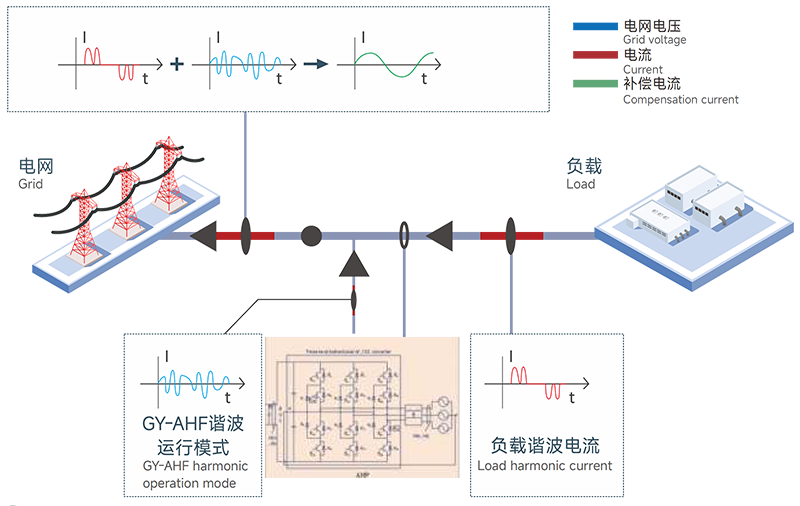

四、GY-AHF-cabinet有源電力濾波裝置 整柜的系統圖
五、GY-AHF-cabinet有源電力濾波裝置 整柜的技術參數
機型
| 220V | 380V | 500V | 690V | 800V |
海拔高度
| <2000m,2000米以上按照GB/T3859 . 2降額使用 |
環境溫度
| - 10~+50℃(40℃以上降容不超過30%) |
相對濕度
| ≤90%,月低溫度25℃表面無凝露 |
污穢等級
| Ⅲ級以下 |
| 工作電壓 |
AC220V
(-20%～+20%)
| AC380V
(-20%～+20%) | AC500 V (-20%~+20%) | AC690V
(-20%～+15%) | AC800 V (-20%～+850V) |
工作頻率
| 50Hz/60Hz(45Hz～63Hz) |
額定補償容量
| 100A~900A | 100A~600A | 100A~600A |
電網結構
| 三相三線，三相四線 | 三相三線 |
整機效率
| ≥97% |
開關頻率
| 16kHz | 12.8kHz |
功能選擇
| 諧波補償、諧波補償+三相不平衡補償 | 諧波補償 |
電流諧波補償能力
| 電流諧波補償≥95% |
電流諧波補償范圍
| 2～50次，單次補償率可調 |
不平衡補償能力
| 補償后不平衡度≤5% | 無 |
全響應時間
| <40ms |
噪音
| ≤75dB |
通訊方式
| 2路RS485通信接口(支持Wi - Fi) |
| 保護功能 |
過載、軟/硬件過流、電網過欠壓、電網電壓不平衡、電源故障、過溫、頻率異常、短路保護等
|
過載能力
| 額定1.2倍過載60秒 |
安裝方式
| 立式安裝 |
進線方式
| 上進線 、下進線 |
防護等級
| IP20(IP54可定制) |
冷卻方式
| 強制風冷 |
重量
| 與容量相關，450KG | 與容量相關 ，620KG |
