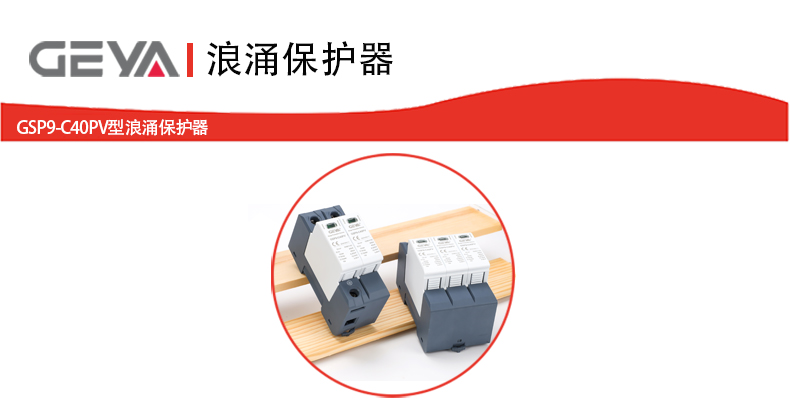

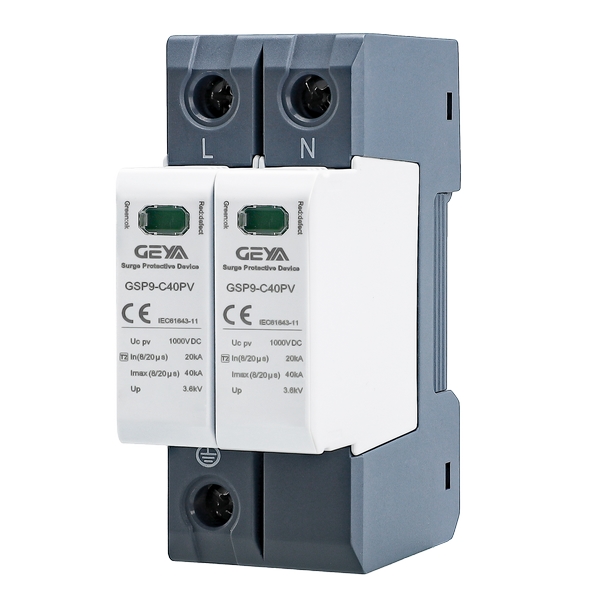

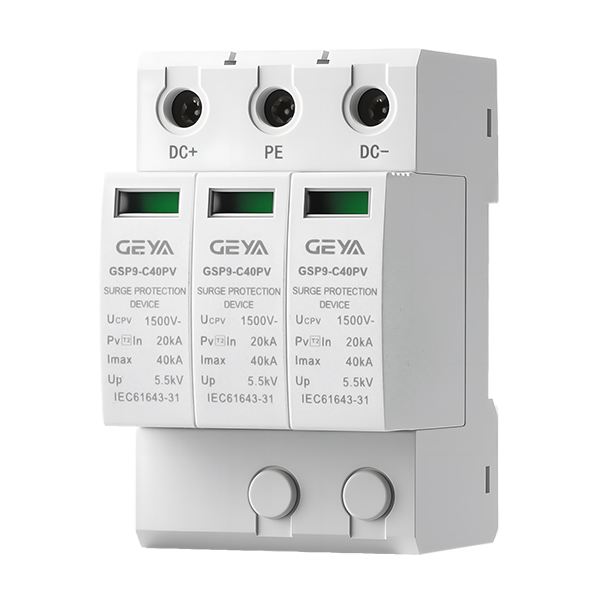

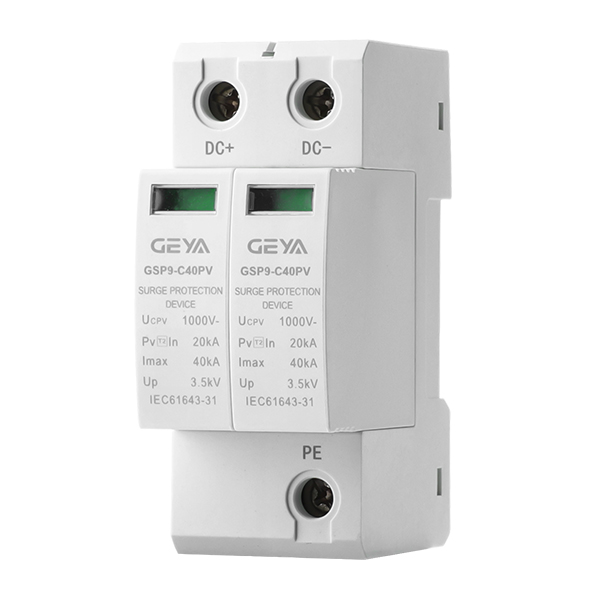

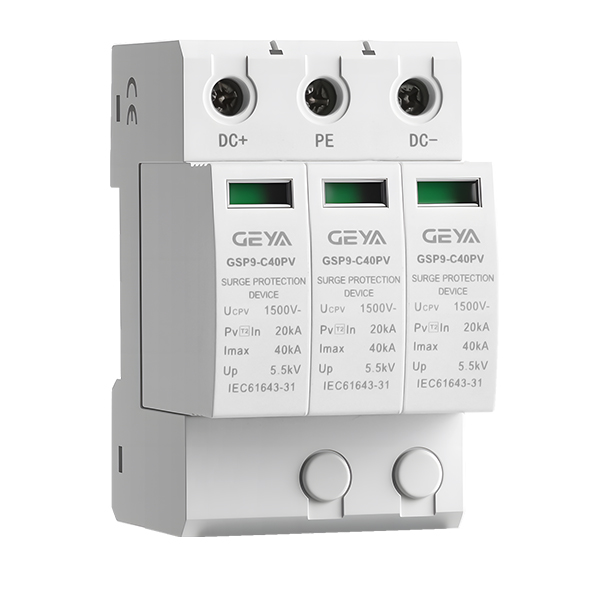

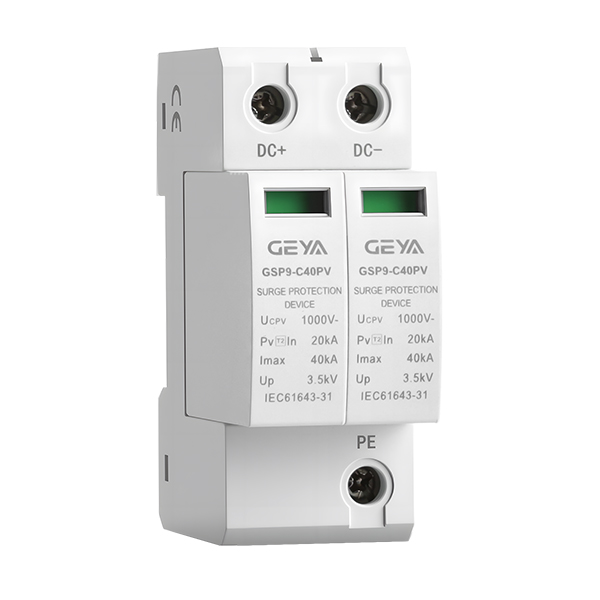

GSP9-C40PV系列光伏浪涌保護器

產品介紹：GSP9-C40PV系列屬于T2類光伏直流系統浪涌保護器（又稱光伏防雷器），作為光伏直流專用SPD，可靈活安裝于光伏系統多個關鍵節點，能夠有效釋放、抑制感應雷擊及電網系統引發的過流與過電壓，保護光伏逆變器、太陽能電池板等核心光伏設備安全穩定運行，適配各類光伏直流應用場景，是分布式光伏系統防護的優選設備。

所屬分類：浪涌保護器返回上一級

價格：

促銷：

產品介紹

咨詢服務熱線：13957717877

產品概述

資料下載

相關產品

相關資訊


一、為什么選擇GSP9-C40PV光伏直流浪涌保護器？

光伏系統易受雷擊、電網波動等因素影響，作為光伏直流側專用浪涌保護器，該產品精準貼合光伏直流系統運行特性，各項技術

參數均符合國內外相關標準，具備可靠的防雷防護性能與便捷的安裝使用體驗，可適配不同電壓等級的使用需求，為光伏設備提供

穩定、長效的防雷保護，高效解決光伏系統防雷痛點。

1. 防護性能可靠：

作為專業光伏防雷器，產品采用高能量電阻片，標稱放電電流可達20kA，放電電流高達40kA，響應時間僅25ns，可快速響應并

有效抑制過流、過電壓，精準防范雷電沖擊，大幅降低光伏設備損壞風險，切實保障光伏系統穩定運行。

2. 標準合規有保障：

產品嚴格符合中國GB/T18802.31-2016、歐洲EN 50539-11:2012及IEC61643-31:2018標準，已獲得CE認證，產品質量符合

行業規范要求，使用更具安全性與可靠性。

3. 適配范圍廣泛：

作為光伏直流專用SPD，產品持續運行電壓覆蓋600VDC-2000VDC，提供U型、Y型兩種結構可選，可精準適配不同規格光伏直

流系統、分布式光伏項目的防雷防護需求，兼顧屋頂光伏、小型分布式光伏等多種應用場景。

4. 運維便捷高效：

產品配備遙信通信功能，支持常開、常閉兩種遙信裝置，可實現設備運行狀態的遠程監控，同時內置熱熔斷脫扣裝置，便于工作

人員及時發現并處理設備異常，降低運維成本。

5. 安裝靈活便捷：

產品支持35mm標準軌道安裝，采用螺釘端子連接方式，端子可適配6-25mm2電纜，安裝操作簡單便捷，能夠靈活適配多種安

裝場景，提升施工效率。

二、GSP9-C40PV光伏直流浪涌保護器的特點

1. 結構設計合理：

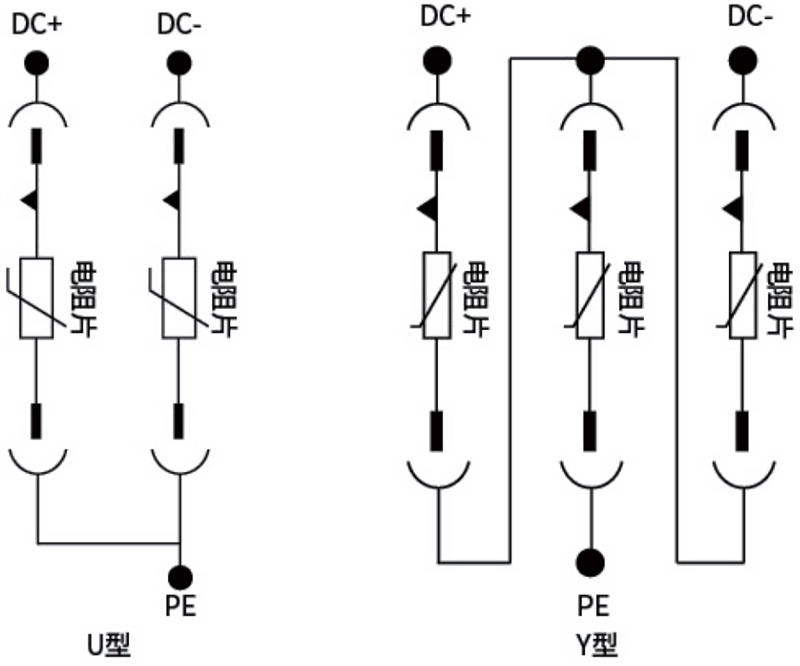

作為適配光伏系統的專用防雷器，產品提供U型、Y型兩種結構選擇，不同結構對應不同尺寸規格，可根據光伏系統的安裝空

間、接線需求靈活選用，適配性強，契合光伏直流側SPD安裝規范。

2. 材質安全耐用：

產品外殼采用PBT/PA環保材質，阻燃等級達到UL94VO標準，具備優良的阻燃性能，防護等級為IP20，可有效防塵，能夠在復

雜環境下保障設備穩定、安全運行，延長設備使用壽命。

3. 電氣性能穩定：

產品額定短路電流為500A，電源持續工作電流僅0.2mA，采用并聯連接方式，不會影響光伏系統的正常運行，運行損耗低，保

障光伏系統發電效率。

4. 環境適應性強：

產品工作溫度范圍覆蓋-40℃~+70℃，可從容適應不同地區的氣候環境，工作相對濕度為5%-95%、大氣壓力為

70kPa~106kPa，適配戶外、室內等多種安裝場景，實用性強。

5. 配套防護完善：

產品推薦搭配LT-SSD40 SPD專用后備保護器，可形成光伏系統雙重防雷防護體系，進一步提升光伏直流側防雷安全性，有效降

低設備故障概率，契合光伏SPD選型的規范要求。

三、GSP9-C40PV光伏直流浪涌保護器的應用

1. 太陽能電池板端：

安裝于太陽能電池板輸出端，作為光伏前端核心防雷保護設備，可直接防護電池板免受雷擊及電網波動產生的過流、過電壓損

害，有效延長電池板使用壽命，精準適配光伏組件防雷需求。

2. 電池板與控制器連接處：

安裝于兩者之間，可有效攔截電能傳輸過程中的浪涌電流和過電壓，保護控制器免受沖擊，控制器控制功能穩定可靠。

3. 控制器與逆變器之間：

作為光伏系統核心節點的防雷防護設備，重點保護逆變器免受浪涌損害，保障逆變器正常實現電能轉換，減少發電損耗，是光伏

逆變器專用防雷器的優選搭配產品。

4. 光伏直流供電端：

安裝于各類光伏直流供電設備前端，可為直流供電設備提供、高效的防雷防護，避免浪涌導致設備停機或損壞，保障光伏系統連

續穩定運行。

5. 分布式光伏系統：

適配中小型分布式光伏項目、屋頂光伏系統，可根據項目電壓等級、安裝空間等實際需求，選用對應規格的產品，提供浪涌防雷

防護，是分布式光伏項目防雷的核心關鍵設備。

四、GSP9-C40PV光伏直流浪涌保護器的選型

↓

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(1).企業代號

(2).浪涌保護裝置

(3).9：中端款；10：高端款

(4).防護登記：C/D:T2；BC:T1+T2

(5).T2款：顯示放電電流；T1+T2：顯示為沖擊電流

(6).PV：光伏直流款；無：交流款

(7).歐洲專用：N：L+N；E：PE+N；D：N+PE

五、GSP9-C40PV光伏直流浪涌保護器的參數

持續運行電壓	Ucpv	600VDC	1000VDC	1500VDC	2000VDC
標稱放電電流(T2)	In	20kA	20kA	20kA	20kA
放電電流	Imax	40kA	40 kA	40kA	40 kA
電壓保護水平	Up	3.0 kV	3.5 kV	5.5kV	6.5kV
額定短路電流	Iscpv	500A
電源的持續工作電流		0.2 mA
連接方式		并聯
響應時間	tA	25ns
SPD專用后備保護器	推薦	LT-SSD40
遙信通信		有
遙信裝置		11.14常開，11.12常閉
遙信額定電流		220V/0.5A
相關脫扣裝置
熱熔斷		內置脫扣裝置
機械特性
螺釘端子連接		6-25mm2
端子螺絲扭矩		2.5 Nm
電纜截面積建議		≥10mm2
插線長度		15mm
軌道安裝		35mm(EN60715)
防護等級		IP20
外殼材料		PBT/PA
阻燃等級		UL94VO
工作溫度		-40℃~+70℃
工作相對濕度		5%-95%
工作大氣壓力		70kPa～106kPa

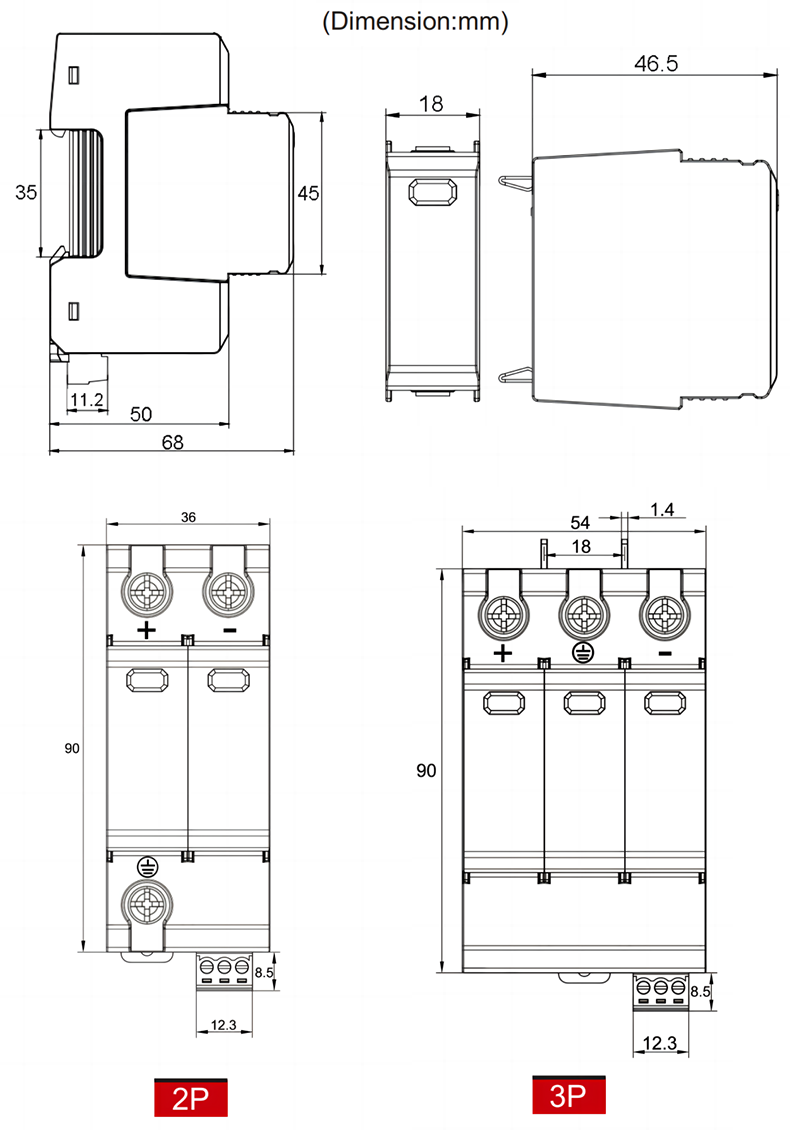

六、GSP9-C40PV光伏直流浪涌保護器的尺寸


結構	Type U	Y型
600V 尺寸(mm)	36×83×67,36×90×67	54×83×67,54×90×67
1000V 尺寸(mm)	36×83×67,36×90×67	54×83×67,54×90×67
1500V 2000V尺寸(mm)	/	54×90×67,81×90×67
