GSP10-C40PV系列光伏浪涌保護器

產品介紹：GSP10-C40PV系列屬于高端T2類光伏直流浪涌保護器（光伏防雷器），作為光伏直流SPD（DC SPD）高端機型，可適配高端光伏直流場景、光伏電站匯流箱及逆變器配套等各類應用場景，能高效釋放、抑制感應雷擊及電網系統引發的過流與過電壓，切實保護光伏核心用電設備安全，相較于普通款產品，具備更優良的高性能表現與多重高端安全保障。

所屬分類：浪涌保護器返回上一級

價格：

促銷：

產品介紹

咨詢服務熱線：13957717877

產品概述

資料下載

相關產品

相關資訊


一、為什么選擇GSP10-C40PV光伏直流浪涌保護器？

GSP10-C40PV光伏直流浪涌保護器作為高端光伏浪涌保護器（光伏防雷器），在核心元器件、生產工藝及安全機制等關鍵方面

均優于普通款及中端產品，聚焦高端光伏電站、儲能系統等光伏直流防護場景，憑借優于普通款的品質與性能，可充分滿足新能源

光伏項目對防護等級、產品穩定性的高要求，同時售后與質保服務同步升級，使用更具保障、更安心。

1.核心元器件：

采用高端原廠定制壓敏芯片，相較于普通款芯片，在穩定性、抗沖擊性及使用壽命上均有明顯提升，從內在層面奠定高端品質基

礎，可保障光伏直流SPD長期穩定運行，有效提升光伏防雷可靠性，防護性能優于普通款產品。

2.生產工藝嚴苛：

采用高端認證環保焊錫，區別于普通款所使用的非環保焊錫，焊接工藝更為精細、焊點牢固度更高，可避免普通款可能存在的焊

接隱患，環保標準與品質等級均達到高端光伏防雷器的相關要求，能夠適配新能源光伏項目的高標準需求。

3.安全機制完善：

搭載專屬絕緣隔離技術，這一高端安全配置為普通款光伏防雷器所不具備，可在光伏直流SPD失效脫扣時快速切斷電弧，徹底規

避安全隱患，有效提升光伏電站的防雷防護等級，安全防護水平優于普通款產品。

4.定制化程度高：

采用高端定制化開發設計，區別于普通款光伏浪涌保護器的公用外觀，市場辨識度更高，可根據高端光伏電站、儲能系統等場景

的個性化需求精準適配，靈活匹配不同規格光伏匯流箱、逆變器的配套需求，適配性優于普通款產品。

5.性能冗余充足：

主打高端光伏直流SPD專屬的高性能與多重安全機制，提供一次測試多重證書的高端服務，區別于普通款光伏防雷器“夠用即

可”的定位，可輕松應對光伏電站、儲能系統等各類復雜浪涌防護場景，性能儲備充足，能夠滿足新能源光伏項目的高要求。

二、GSP10-C40PV光伏直流浪涌保護器的特點

1.符合標準：

嚴格遵循IEC61643-31標準，順利通過CE認證，產品性能與質量均符合規范，可適配全球多數光伏應用場景，尤其適用于歐洲

市場光伏項目，作為高端光伏防雷器，契合新能源光伏浪涌防護的標準要求。

2.結構適配性強：

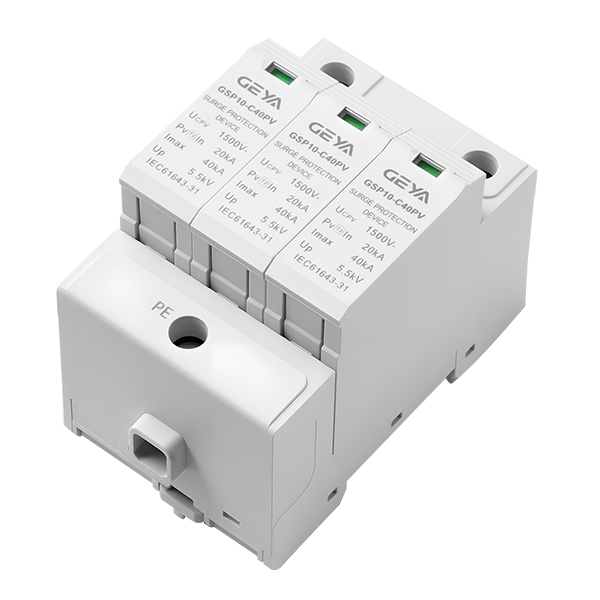

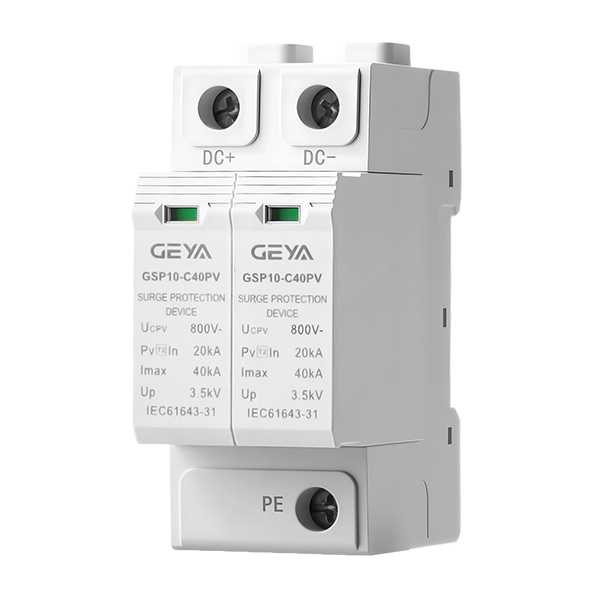

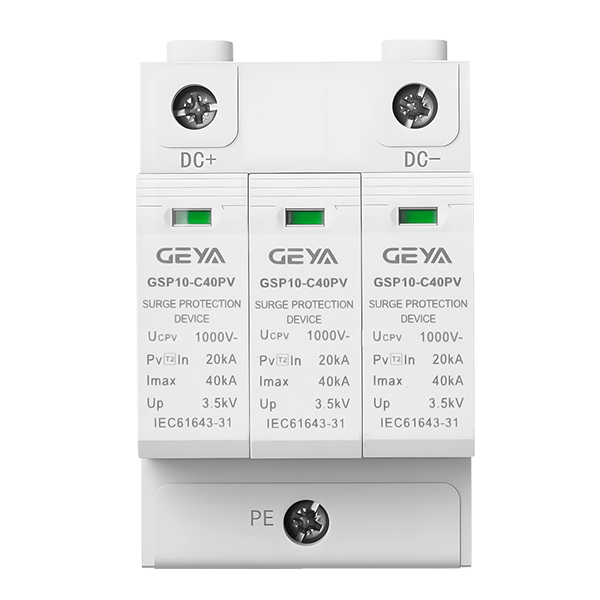

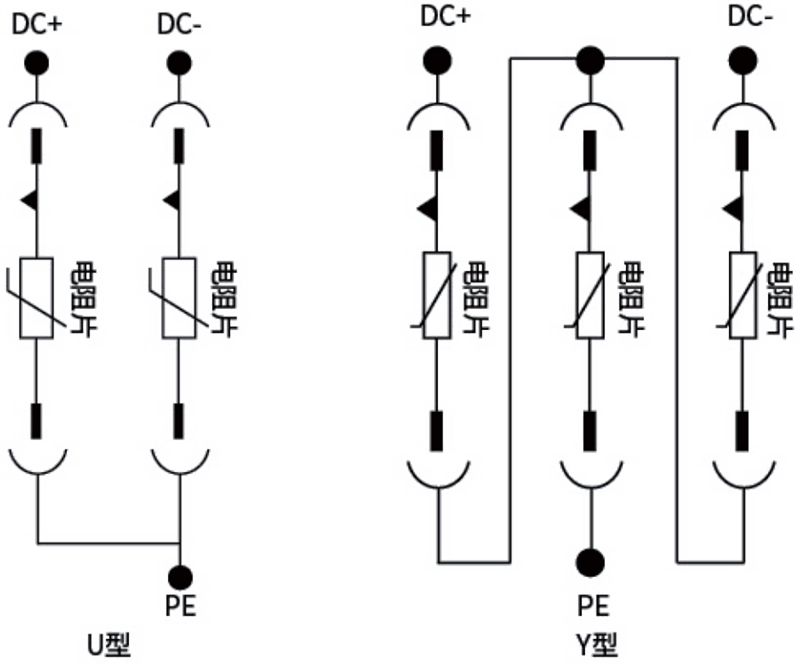

支持U型、Y型兩種結構設計，其中U型適用于1000V以下DC+/DC-到PE的場景，Y型適用于2000V以下DC+/DC-到PE的場景，

可適配不同電壓等級的光伏直流系統，靈活匹配光伏電站匯流箱、逆變器的安裝需求，適配性優于普通光伏直流SPD。

3.功能可拓展：

可增設開關量端子（遙信），具備完善的遙信通信功能，便于實時監測光伏直流SPD的運行狀態、實現智能化運維，契合高端光

伏電站、儲能系統的智能化管理需求，與普通款光伏防雷器的基礎功能配置形成明顯區別。

4.防護性能可靠：

屬于T2類防護級別，采用8/20s波形測試，標稱放電電流為20kA，放電電流可達40kA，電壓保護水平貼合光伏直流系統的實際

需求，響應速度迅速，可高效實現光伏防雷、抗雷擊浪涌防護，為光伏電站核心設備提供穩定可靠的保障。

5.安裝便捷：

支持35mm軌道安裝，采用螺釘端子連接方式，端子可適配6-25mm2規格的電纜，安裝與接線操作簡便易行，適配光伏現場、

光伏電站匯流箱及逆變器周邊等各類安裝場景，可有效降低光伏直流SPD的安裝與運維成本。

三、GSP10-C40PV光伏直流浪涌保護器的應用

1.太陽能電池板端防護：

可安裝在太陽能電池板輸出端，作為光伏防雷核心組件，能夠有效抑制雷擊及電網波動引發的過電壓、過電流，保護電池板及后

續連接設備的安全，適配各類光伏電站的前端防護需求。

2.電池板與控制器連接處防護：

可安裝在太陽能電池板與控制器之間，有效阻斷浪涌信號的傳導，避免浪涌電流損壞控制器，保障光伏系統能量轉換環節的穩定

安全運行。

3.控制器與逆變器之間防護：

適配光伏直流系統中控制器與逆變器的連接場景，作為逆變器配套專用光伏直流SPD，可進一步降低殘壓，有效保護逆變器等核

心設備，光伏電站、儲能系統的穩定運行。

4.光伏直流供電端防護：

可安裝在各類光伏直流供電端，為整個光伏直流系統提供的浪涌防護，適用于工商業及大型地面光伏電站、儲能系統，是新能源

光伏項目中重要的高端光伏防雷設備。

5.歐洲光伏場景專用：

作為歐洲專用適配機型，電壓適配385V以下場景，契合歐洲市場光伏項目的需求，可廣泛應用于歐洲地區各類光伏電站，作為

高端光伏直流SPD，符合歐洲光伏防雷相關標準。

四、GSP10-C40PV光伏直流浪涌保護器的選型

↓

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(1).企業代號

(2).浪涌保護裝置

(3).9：中端款；10：高端款

(4).防護登記：C/D:T2；BC:T1+T2

(5).T2款：顯示放電電流；T1+T2：顯示為沖擊電流

(6).PV：光伏直流款；無：交流款

(7).歐洲專用：N：L+N；E：PE+N；D：N+PE

五、GSP10-C40PV光伏直流浪涌保護器的參數

持續運行電壓	Ucpv	600VDC	1000VDC	1500VDC	2000VDC
標稱放電電流(T2)	In	20kA	20kA	20kA	20kA
放電電流	Imax	40kA	40 kA	40kA	40 kA
電壓保護水平	Up	3.0 kV	3.5 kV	5.5kV	6.5kV
額定短路電流	Iscpv	500A
電源的持續工作電流		0.2 mA
連接方式		并聯
響應時間	tA	25ns
SPD專用后備保護器	推薦	LT-SSD40
遙信通信		有
遙信裝置		11.14常開，11.12常閉
遙信額定電流		220V/0.5A
相關脫扣裝置
熱熔斷		內置絕緣隔離熱熔斷脫扣
機械特性
螺釘端子連接		6-25mm2
端子螺絲扭矩		2.5 Nm
電纜截面積建議		≥10mm2
插線長度		15mm
軌道安裝		35mm(EN60715)
防護等級		IP20
外殼材料		PBT/PA
阻燃等級		UL94VO
工作溫度		-40℃~+70℃
工作相對濕度		5%-95%
工作大氣壓力		70kPa～106kPa

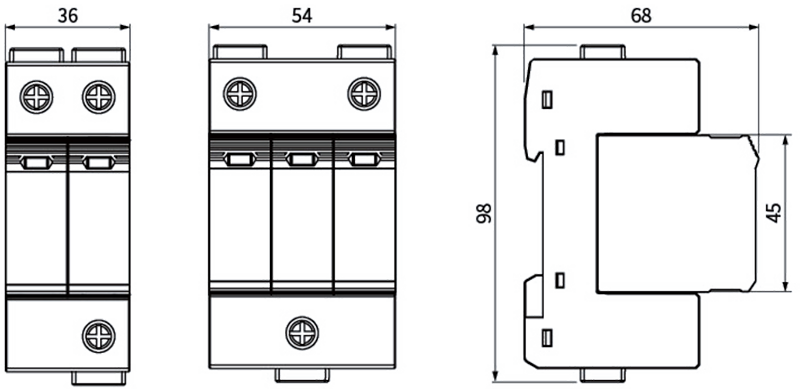

六、GSP10-C40PV光伏直流浪涌保護器的尺寸


結構	Type U	Y型
600V 尺寸(mm)	36×83×67,36×90×67	54×83×67,54×90×67
1000V 尺寸(mm)	36×83×67,36×90×67	54×83×67,54×90×67
1500V 2000V尺寸(mm)	/	54×90×67,81×90×67
