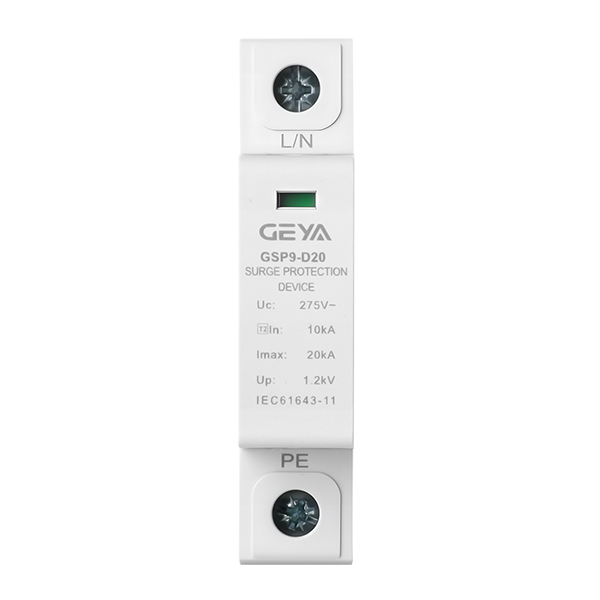

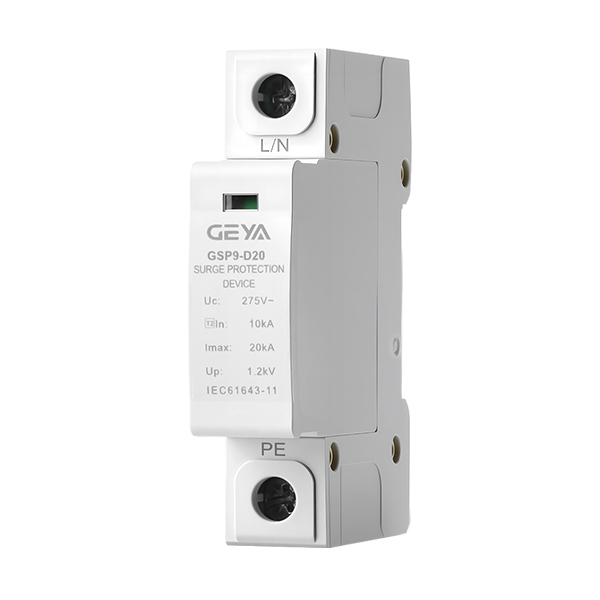

GSP9-D20系列浪涌保護器

產品介紹：GSP9-D20系列浪涌保護器（又稱SPD電源防雷器）屬于T2類防雷設備，專門為建筑物內各類易受雷電過電壓影響的電子電氣設備設計，可為主配電系統提供可靠的防雷保護。作為二級電源防雷核心設備，該產品符合多項國內外標準，適配多種電網系統，是配電系統防雷防護的優選設備。

價格：

促銷：


一、為什么選擇GSP9-D20系列浪涌保護器？

GSP9-D20系列浪涌保護器作為高性價比限壓型浪涌保護器，采用高能量電阻片作為核心元器件，防護性能穩定且響應迅速，能

有效攔截雷電浪涌、抑制瞬態過電壓，避免電子電氣設備受損。產品適配配電箱、JP柜等多種安裝場景，支持35mm軌道安裝，操

作便捷，且已通過CE認證，符合國家及相關標準，可滿足各類配電防雷、設備防雷的防護需求。

1.標準合規，品質有保障：

嚴格遵循中國GB/T18802.11-2020、IEC 61643-11:2011及歐洲EN61643-11:2012標準，順利通過CE認證，生產與檢測全過程

符合規范要求。作為合格的電源防雷SPD，產品可防護性能達標，完美適配各類配電系統防雷工程的使用需求。

2.防護高效，響應迅速：

產品響應時間小于25ns，可快速捕捉并泄放浪涌電流，標稱放電電流達10kA，放電電流為20kA，能有效限制瞬態過電壓（對應

Uc 275/320/385/440V-規格），可高效防護電子電氣設備免受雷電浪涌、線路過電壓損壞，是一款可靠的雷電防護設備。

3.適配性廣，兼容性強：

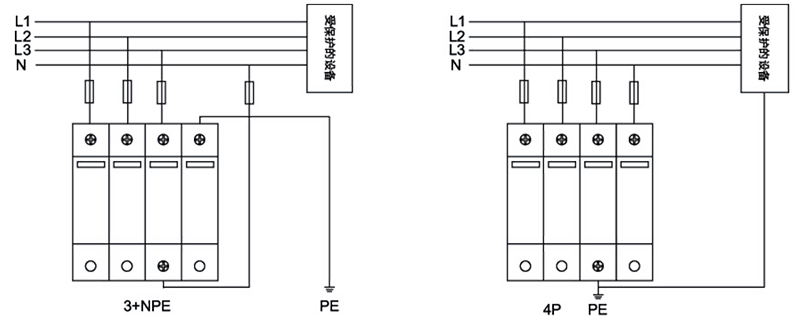

支持TN-S、TN-C、TT三種常見電網系統，采用L-PE、N-PE、L-PEN、LN多種保護方式，可靈活適配工業、民用等不同配電場

景。產品兼容各類配電箱、JP柜，無需額外適配改造，適配性優于普通浪涌保護器。

4.安全可靠，使用壽命長：

內置熱熔斷脫扣裝置，設備出現異常時可自動脫離電網，有效規避安全隱患，實現浪涌保護器自身的安全保護。核心元器件采用

高能量電阻片，性能穩定、耐用性強，可減少后期更換與維護成本，是長效防雷防護的優選產品。

5.安裝便捷，維護省心：

支持35mm（EN60715）標準軌道安裝，采用螺釘端子連接方式，接線長度僅需15mm，操作簡便易懂，無需專業復雜工具，可

適配配電防雷工程現場快速安裝需求，后續維護工作便捷高效，能有效降低人工成本。

二、GSP9-D20系列浪涌保護器的特點

1.元器件：

采用高能量電阻片作為核心元器件，屬于限壓型防雷元器件，可承受較大的浪涌能量沖擊，防雷防護效果穩定，不易出現老化失

效現象，相較于普通劣質浪涌保護器，使用壽命更長久。

2.防護：

涵蓋多種保護方式，可針對不同線路的浪涌風險、過電壓隱患進行防護，有效避免因單一防護漏洞導致的設備損壞，適配多場景

配電防雷需求，實現一站式雷電防護解決方案。

3.環境適應性強：

工作溫度范圍覆蓋-40℃~+70℃，相對濕度可適應5%-95%，工作大氣壓力范圍為70kPa~106kPa，可在多種復雜環境下穩定

運行，適配不同地域、不同場景的使用需求。

4.安全防護到位：

外殼采用PBT/PA環保材料，阻燃等級達到UL94V0標準，防護等級為IP20，可有效防塵、防觸電，進一步降低使用過程中的安全

風險，保障設備與人員安全。

5.配套完善：

推薦搭配LT-SSD40 SPD專用后備保護器，二者結合可形成完整的配電防雷防護體系，進一步提升防護可靠性，有效避免設備故

障蔓延，滿足配電防雷工程的完整防護要求。

6.規格多樣：

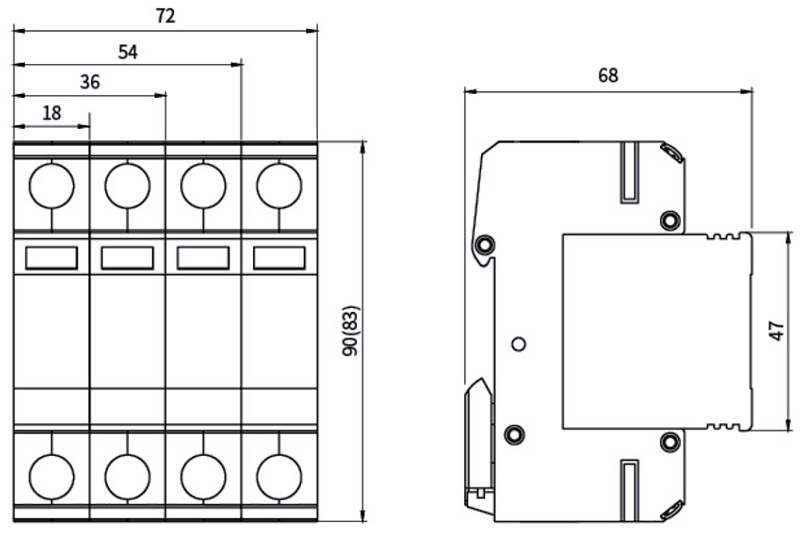

提供1P、1+NPE、2P、3P、4P、3+NPE多種規格模式，尺寸小巧緊湊，可根據不同配電場景的實際需求靈活選擇，適配性更

強。

三、GSP9-D20系列浪涌保護器的應用

1.建筑物配電系統：

可直接安裝于建筑物內的配電箱、JP柜等位置，作為二級電源防雷核心設備，為主配電系統提供T2類防雷保護，守護建筑內電

子電氣設備的安全，適配各類建筑配電防雷工程。

2.工業配電場景：

適配工業廠房各類配電設備，針對工業環境中易出現的雷電過電壓、線路浪涌等問題，為生產用電子電氣設備提供專業防雷防

護，避免因設備損壞導致生產中斷，助力工業配電防雷安全。

3.民用建筑場景：

廣泛應用于住宅、寫字樓等民用建筑的配電箱，作為民用建筑配電防雷的優選設備，可有效保護空調、電梯、照明等各類民用

電氣設備，延長設備使用壽命，切實保障居民用電安全。

4.新能源相關場景：

作為GEYA新能源系列核心產品，可適配新能源相關配電設備，為光伏、風電等新能源系統的配電環節提供專業防雷防護，精

準匹配新能源配電防雷需求，保障新能源設備穩定安全運行。

5.終端設備防護：

可用于保護建筑物內各類敏感電子設備，如監控設備、通信設備等，能有效抵御雷電浪涌、瞬態過電壓的侵襲，避免設備故障

或數據丟失，滿足終端設備防雷防護的核心需求。

四、GSP9-D20系列浪涌保護器的選型

↓

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(1).企業代號

(2).浪涌保護裝置

(3).9：中端款；10：高端款

(4).防護登記：C/D:T2；BC:T1+T2

(5).T2款：顯示放電電流；T1+T2：顯示為沖擊電流

(6).PV：光伏直流款；無：交流款

(7).歐洲專用：N：L+N；E：PE+N；D：N+PE

五、GSP9-D20系列浪涌保護器的主要參數

型號		GSP9-D20		GSP9-C40
持續運行電壓	Uc(V~)	275/320/385/440		275/320/385/440
標稱放電電流	In(kA)	10		20
放電電流	Imax(kA)	20		40
電壓保護水平	Up(kV)	<1.3/1.4/1.6/1.8		<1.4/1.5/1.8/2.2
響應時間	(ns)	<25		<25
一般參數
接入導線面積	(mm2)	≥10		≥10
接入接地線截面積	(mm2)	≥16		≥16
SPD專用后備保護器	推薦	LT-SSD40		LT-SSD40
工作環境		-40~+70°C,相對濕度<95%(25℃以下)
遙信裝置		11.14常開，11.12常閉
相關脫扣裝置
熱熔斷			內置脫扣裝置
機械特性
螺釘端子連接			6-25 mm2
端子螺絲扭矩			2.5 Nm
電纜截面積建議			≥16mm2
插線長度			15mm
軌道安裝			35mm(EN60715)
防護等級			IP20
外殼材料			PBT/PA
阻燃等級			UL94VO
工作溫度			-40℃~+70℃
工作相對濕度			5%-95%
工作大氣壓力			70kPa～106kPa
