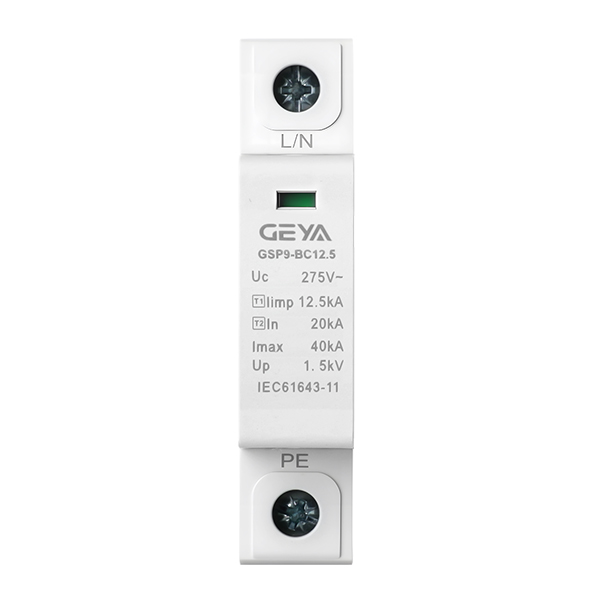

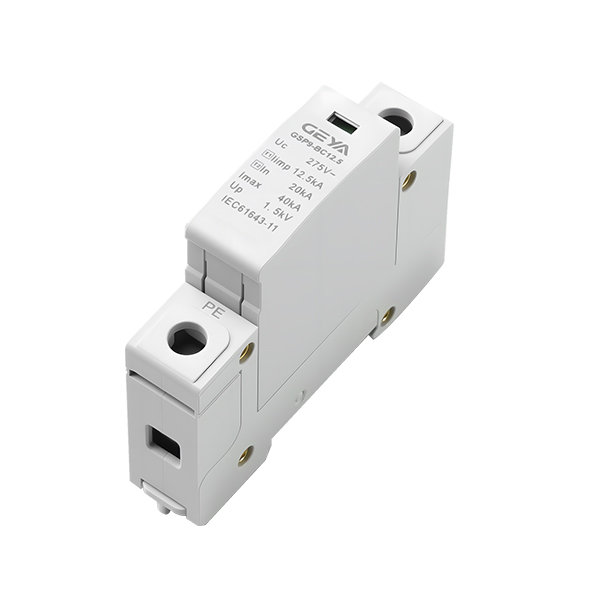

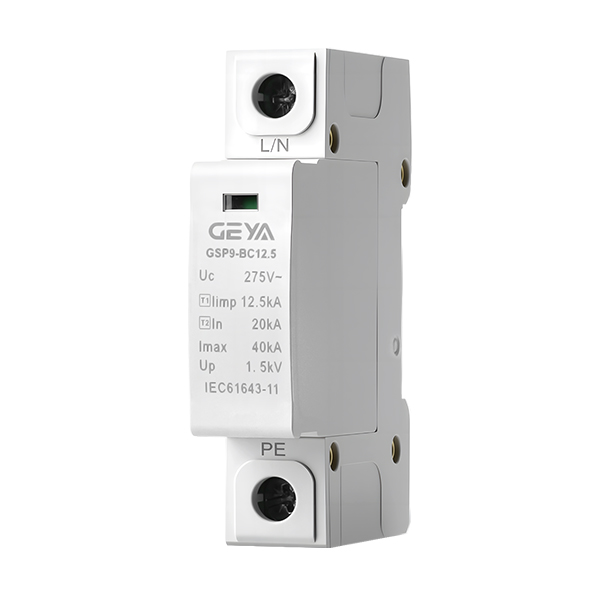

GSP9-BC12.5系列浪涌保護器

產品介紹：GSP9-BC12.5系列浪涌保護器（又稱防雷器、SPD），屬于T1 T2 T3三級交流電源型浪涌防護設備，安裝于供電網絡與用電設備之間，可有效泄壓、抑制感應雷擊及電網異常引發的過流、過電壓，減少設備損壞，適配多種供電系統，符合多項國內外標準，是電力系統中重要的過電壓防護裝置。

價格：

促銷：


一、為什么選擇GSP9-BC12.5系列浪涌保護器？

GSP9-BC12.5系列浪涌保護器作為高可靠性防雷SPD，該產品兼顧優異防護性能與便捷實用性，采用高規格核心元器件，適配

多領域場景，具備完善的安全保護機制與便捷安裝體驗。產品嚴格符合國內外相關標準并持有CE認證，能為各類用電設備提供穩定

可靠的浪涌防護，有效規避雷擊及電網異常帶來的設備損壞風險，適配配電系統、新能源等多領域?qū)I(yè)防雷需求。

1. 防護等級：

作為專業三級防雷SPD，產品采用T1+T2+T3三級協同防護設計，可高效應對不同強度浪涌沖擊，既能可靠泄放雷擊大電流，也

能有效抑制電網過流、過電壓隱患，防護覆蓋，可精準適配“主—分—終端”分級防護需求，實現全鏈路浪涌防護。

2. 標準合規有保障：

產品嚴格遵循中國GB/T18802.11-2020、IEC61643-11:2011及歐洲EN61643-11:2012三大核心標準，持有CE認證，質量與防

護性能符合國內外行業規范，適配各類合規性要求較高的場景，無需額外開展合規調試。

3. 元器件性能優良：

采用高能量電阻片（核心防雷元器件），導電穩定、抗沖擊性，可穩定承受較大沖擊電流與標稱放電電流，有效延長防雷SPD使

用壽命，減少更換頻率，降低后期運維成本，提升使用性價比。

4. 安全性能：

內置熱熔斷脫扣裝置，搭配SPD專用后備保護器，可有效避免工頻小電流無法斷開引發的安全隱患；同時配備遙信通信功能，實

時反饋防雷器工作狀態，便于工作人員及時排查維護，符合工業級SPD安全標準。

5. 適配性廣泛：

支持TN-S、TN-C、TT三種主流網絡系統，涵蓋L-PE、N-PE、L-PEN、L-N四種保護方式，可靈活適配不同供電系統防護需

求，無需額外加裝適配配件，降低安裝調試成本。

二、GSP9-BC12.5系列浪涌保護器的特點

1. 響應速度快：

響應時間低至25ns（部分模式為100ns），優于普通防雷器標準，可快速捕捉浪涌信號并瞬時啟動防護，縮短沖擊時長，程度降

低設備損壞概率，滿足精密用電設備較高標準的防雷需求。

2. 安裝便捷：

采用35mm軌道安裝（工業SPD標準安裝方式），搭配螺釘端子連接，端子螺絲扭矩規范為2.5Nm，電纜截面積適配6-25mm2

（部分場景需≥16mm2），插線長度15mm，操作簡便、無需專業復雜施工，可快速適配分配電柜、JP柜等常見場景。

3. 環境適應性強：

工作溫度覆蓋-40℃~+70℃，相對濕度5%-95%，大氣壓力70kPa~106kPa，可在高低溫、潮濕等惡劣環境下穩定運行，不受

環境干擾，保障防護性能穩定。

4. 結構設計合理：

外殼采用PBT/PA阻燃材料，阻燃等級達UL94V0標準，防護等級IP20，可有效阻隔明火、防止火災蔓延，同時阻擋外部異物侵

入，有效保障產品及周邊用電設備安全。

5. 規格多樣：

擁有1+NPE、3+NPE兩種主流模式，尺寸涵蓋18×90×67mm至72×90×67mm，可根據安裝空間大小與實際防護需求，靈活

選擇適配規格，提升應用靈活性。

三、GSP9-BC12.5系列浪涌保護器的應用

1. 配電系統：

廣泛適用于分配電柜、JP柜等配電設備，可有效保護配電系統及后端用電設備，防止浪涌沖擊導致的設備故障、線路損壞，保障

配電系統穩定安全運行。

2. 新能源領域：

適配風力、光伏發電系統，可作為光伏浪涌保護器、風電專用防雷器使用，高效防護發電設備免受雷擊及電網波動影響，避免設

備損壞、發電效率下降，保障系統穩定運行，貼合“雙碳”目標下的新能源防護需求。

3. 工業場景：

可作為工業防雷器應用于工業用電設備前端，包括生產線、車間配電及PLC、變頻器前端防護等，有效應對電網波動及雷擊風

險，保障生產連續性，降低設備故障率。

4. 電力設施：

適用于輸電線路、變電站等電力設施輔助防護，可配合防雷智能化遠程在線監測系統，作為電力專用SPD實時反饋防護狀態，輔

助工作人員開展維護，符合電力行業防雷規范。

5. 民用及商用場景：

廣泛應用于寫字樓、居民區、商鋪等場所配電防護，保護空調、電梯、照明等各類用電設備，減少浪涌帶來的設備損壞和安全隱

患，保障日常用電安全。

四、GSP9-BC12.5系列浪涌保護器的選型

↓

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(1).企業代號

(2).浪涌保護裝置

(3).9：中端款；10：高端款

(4).防護登記：C/D:T2；BC:T1+T2

(5).T2款：顯示放電電流；T1+T2：顯示為沖擊電流

(6).PV：光伏直流款；無：交流款

(7).歐洲專用：N：L+N；E：PE+N；D：N+PE

五、GSP9-BC12.5系列浪涌保護器的主要參數

技術參數		L-N			N-PE
持續運行電壓	(AC)Uc	275V	275V	275V	255V
額定電壓	(AC)Un	220V	220V	220V	220V
沖擊電流(T1)	limp	6.25kA	8kA	12.5 kA	25kA
標稱放電電流(T2)	In	6.25kA	8kA	12.5 kA	25kA
開路電壓(T3)	Uoc	20 kV	20kV	20kV	20kV
電壓保護水平	Up	1.25kV	1.25kV	1.25kV	1.5kV
額定斷開續流值	In	300A	300A	300A	100A
響應時間	tA	25ns	25ns	25ns	100ns
SPD專用后備保護器	推薦	LT-SSD15X
瞬時過電壓	N-PE	1200V
剩余電流(殘流)	lpe	無
遙信通信		有
遙信裝置		11.14常開，11.12常閉
遙信額定電流		220V/0.5A
相關脫扣裝置
熱熔斷		內置脫扣裝置
機械特性
螺釘端子連接		6-25 mm2
端子螺絲扭矩		2.5 Nm
電纜截面積建議		≥16mm2
插線長度		15mm
軌道安裝		35mm(EN60715)
防護等級		IP20
外殼材料		PBT/PA
阻燃等級		UL94VO
工作溫度		-40℃~+70℃
工作相對濕度		5%-95%
工作大氣壓力		70kPa～106kPa
