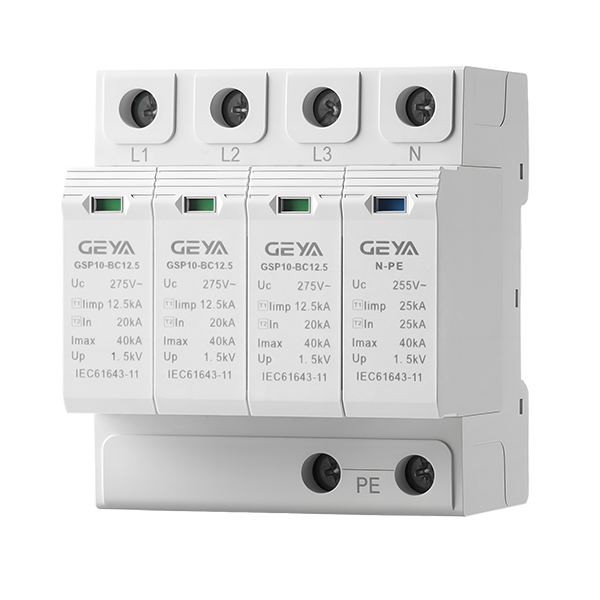

作為高端款浪涌保護器（SPD），GSP10-BC12.5系列浪涌保護器在核心元器件選型、生產工藝把控及安全機制設計上均具備優
勢，可廣泛適配戶用、工商業、集中式等各類用電場景，為各類用電設備提供穩定可靠的浪涌防護。產品支持靈活定制服務，可滿
足不同場景的個性化防雷需求，兼顧安全性與實用性，適配各類電站及用電場景直流側、交流側的防護需求。
1. 核心元器件：
采用原廠壓敏芯片，相較于普通芯片，在穩定性與防雷防護性能上更具優勢，既能有效延長產品使用壽命，又能提升防護可靠
性，可適配各類電站及用電場景的高要求防護標準，保障用電系統長期安全穩定運行。
2. 生產工藝規范：
各焊點均采用認證環保焊錫，焊接工藝嚴謹、質量穩定，可有效規避普通非環保焊錫帶來的性能隱患，同時符合環保相關要求，
適配各類綠色用電項目標準。
3. 安全機制完善：
采用絕緣隔離技術，當產品失效脫扣時，可及時有效切斷電弧，從根源上杜絕電弧引發的安全隱患，提升防雷使用安全性，契合
各類電站及用電場景“安全優先”的核心需求，有效降低電氣火災等安全風險。
4. 性能冗余充足：
產品主打高性能配置與多重安全機制，支持一次測試多重證書服務，可滿足不同場景的嚴格防雷防護標準，適配高標準電站及用
電項目需求，能高效應對直擊雷、感應雷等各類浪涌沖擊，防護性能穩定可靠。
5. 辨識度高：
采用定制化外觀設計，市場指向性清晰，相較于公用外觀產品，識別度更高，便于項目現場管理與產品區分，有效提升項目運維
效率。
1. 標準合規：
產品嚴格符合中國GB/T18802.11-2020、IEC61643-11:2011及歐洲EN61643-11:2012標準，具備CE認證，可滿足國內外各類
電站及用電項目的防雷標準要求，適配各類用電系統直流側、交流側的防護規范。
2. 防護：

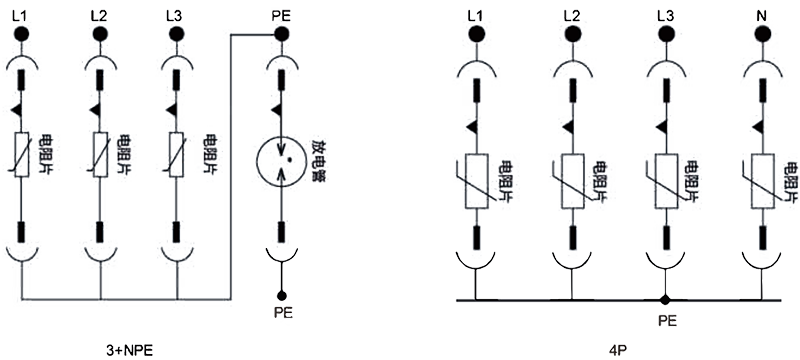

支持TN-S、TN-C、TT多種網絡系統，保護方式覆蓋L-PE、N-PE、L-PEN、L-N，可應對各類用電系統中直擊雷、感應雷引發
的浪涌風險，守護各類電氣設備安全，是防雷核心保障器件。
3. 功能靈活：
可增設開關量端子（遙信），具備遙信通信、遠程告警功能，支持11.14常開、11.12常閉模式，遙信額定電流為220V/0.5A，
便于工作人員遠程監測設備運行狀態，適配智能用電場景防雷監測需求，實現防雷智能化運維。
4. 安裝便捷：
采用35mm（EN60715）標準軌道安裝，搭配螺釘端子連接，端子螺絲扭矩為2.5Nm，電纜截面積建議為6-25mm2
（≥16mm2），插線長度15mm，可直接適配常規配電柜，大幅降低現場安裝難度。
5. 環境適應性強：
外殼采用PBT/PA阻燃材料，阻燃等級達UL94V0，防護等級為IP20，工作溫度范圍覆蓋-40℃~+70℃，工作相對濕度為
5%-95%，可輕松適應高溫、潮濕等多種用電安裝環境，適配不同地域各類用電項目需求。
6. 配套性好：
可搭配LT-SSD15X SPD專用后備保護器及LT系列SSD專用外置脫離器，其無電感設計能有效降低保護回路殘壓，進一步提升整
體防雷防護性能，形成完整的用電系統防雷保護體系，適配各類用電系統多級防護需求。
1. 戶用用電場景：
適配農村、城市家庭各類用電場景，安裝于戶用配電柜內，可針對性保護各類家用電氣設備，有效應對戶外雷擊及電網波動帶來
的浪涌沖擊，是戶用防雷優選器件，保障家庭用電系統安全穩定運行。
2. 工商業用電場景：
適用于工商業廠房各類用電項目，安裝于分配電柜、JP柜等設備中，可為大功率電氣設備提供穩定的防雷防護，適配工商業復雜
用電環境，有效降低用電系統運行安全風險。
3. 集中式電站場景：
可應用于集中式電站配電系統，作為級防雷防護設備，能高效泄放直擊雷帶來的高能量浪涌電流，保護電站核心電氣設備安全，
適配集中式電站超大通流防護需求。
4. 歐洲用電項目：
適配歐洲地區各類用電需求，符合歐洲相關防雷標準，其中歐洲款電壓可達385V，適配歐洲小而精的用電安裝場景，滿足當地
市場用量需求，可作為歐洲用電項目專用防雷器件。
5. 環境用電項目：
可適配高溫、多雷擊等環境用電項目，憑借優異的環境適應性和完善的安全機制，為環境下的用電系統提供可靠防雷防護，保障
用電系統在復雜環境下長期穩定運行。
G | SP | 9 | - | C | 40 | PV | N |
↓ | ↓ | ↓ | ↓ | ↓ | ↓ | ↓ | |
(1) | (2) | (3) | (4) | (5) | (6) | (7) |
(1).企業代號
(2).浪涌保護裝置
(3).9：中端款；10：高端款
(4).防護登記：C/D:T2；BC:T1+T2
(5).T2款：顯示放電電流；T1+T2：顯示為沖擊電流
(6).PV：光伏直流款；無：交流款
(7).歐洲專用：N：L+N；E：PE+N；D：N+PE
技術參數 | L-N | N-PE | |||
持續運行電壓 | (AC)Uc | 275V | 275V | 275V | 255V |
額定電壓 | (AC)Un | 220V | 220V | 220V | 220V |
沖擊電流(T1) | limp | 6.25kA | 8kA | 12.5 kA | 25kA |
標稱放電電流(T2) | In | 6.25kA | 8kA | 12.5 kA | 25kA |
開路電壓(T3) | Uoc | 20 kV | 20kV | 20kV | 20kV |
電壓保護水平 | Up | 1.25kV | 1.25kV | 1.25kV | 1.5kV |
額定斷開續流值 | In | 300A | 300A | 300A | 100A |
響應時間 | tA | 25ns | 25ns | 25ns | 100ns |
SPD專用后備保護器 | 推薦 | LT-SSD15X | |||
瞬時過電壓 | N-PE | 1200V | |||
剩余電流(殘流) | lpe | 無 | |||
遙信通信 | 有 | ||||
遙信裝置 | 11.14常開，11.12常閉 | ||||
遙信額定電流 | 220V/0.5A | ||||
相關脫扣裝置 | |||||
熱熔斷 | 內置脫扣裝置 | ||||
機械特性 | |||||
螺釘端子連接 | 6-25 mm2 | ||||
端子螺絲扭矩 | 2.5 Nm | ||||
電纜截面積建議 | ≥16mm2 | ||||
插線長度 | 15mm | ||||
軌道安裝 | 35mm(EN60715) | ||||
防護等級 | IP20 | ||||
外殼材料 | PBT/PA | ||||
阻燃等級 | UL94VO | ||||
工作溫度 | -40℃~+70℃ | ||||
工作相對濕度 | 5%-95% | ||||
工作大氣壓力 | 70kPa～106kPa | ||||

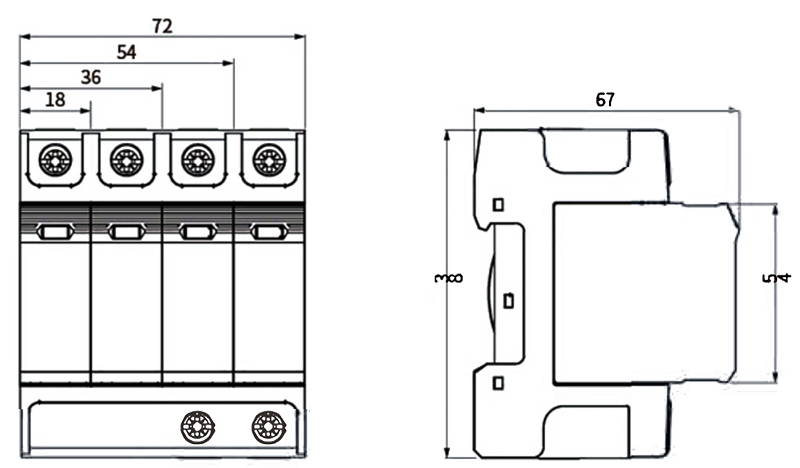

模式 | 1P | 1+NPE | 2P | 3P | 4P | 3+NPE |
尺寸(mm) | 18×90×67 | 36×90×67 | 36×90×67 | 54×90×67 | 72×90×67 | 72×90×67 |
